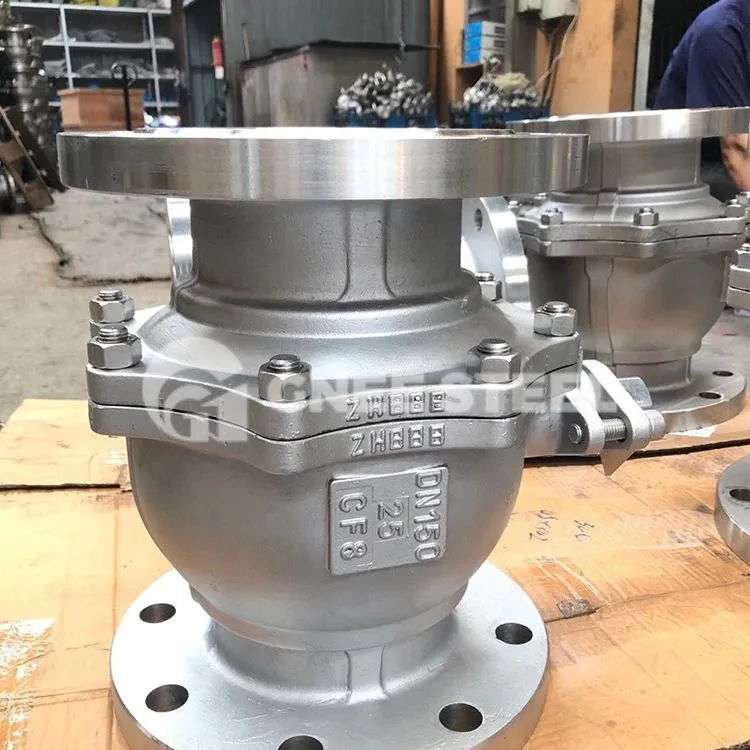

Beschrijving van de vuurkogelkraan
Fire Safe Ball Valve gebruikt een combinatie van een vlotter, grafietafdichting en metaal-op-metaalzittingen om een strakke afsluiting te bieden en tegelijkertijd externe spindellekkage te voorkomen. Onder normale bedrijfsomstandigheden rust de klepkogel op twee klepzittingen om een gasdichte afsluiting te garanderen. Wanneer de klep wordt blootgesteld aan temperaturen boven de limiet die de klepzittingen kunnen weerstaan (bijv. +450 graden F), zullen de klepzittingen vervormen en worden samengeknepen. Wanneer de klepzittingen volledig beschadigd zijn, zal de klepkogel in de klep stevig op de eindkap rusten, waardoor een metaal-op-metaal afsluiting ontstaat. De klepsteelafdichting is bestand tegen hoge temperaturen, wat samen met de anti-blowout en antistatische klepsteel lekkage verder beperkt, waardoor ontvlambare vloeistoffen gescheiden blijven van warmtebronnen die deze zouden kunnen ontsteken.
Specificatie
| Nominale diameter | DN80~DN350,NPS3~NPS14 |
| Nominale druk | PN6~PN40,CL150-CL300 |
| Ontwerpstandaard | BS5351, API6D, API608, ASME B16.34 |
| Einde verbinding |
Geflensd |
| Lichaams materiaal |
A216 WCB, A217 WC6/WC9, A351 CF8/CF8M, A352 LCB/LCC, A105, F304, F316, LF2, F11, F22 |
| Zitting | PTFE, RPTFE, Teflon, Nylon, PPL, PEEK, Delvron, Metaal op metaal |
| Operatie | elektrisch, pneumatisch, hydraulisch, versnellingsbak |
| Bediende | elektrisch, pneumatisch, handmatig, hendel, sleutel, tandwiel, hydraulisch |
| Werktemperatuur | 0 graden ~250 graden |
Brandveilige kleppen
Principe van het structurele ontwerp van een brandveilige kogelkraan
- De brandwerende kogelkraan is een vaste kogelstructuur. De stroomopwaartse eindafdichting is de hoofdafdichting en heeft een DBB-functie. Wanneer de afdichting intact is, kan de klep volledig worden geopend of volledig worden gesloten om te observeren of er lekkage is in de stroomopwaartse klepzitting via de afvoerpoort of ontluchtingspoort in de middelste holte. Bij normaal gebruik staat de middelste holte van de pijpleidingkogelkraan niet onder druk. In het geval van een brandongeval kan een goed ontworpen brandwerende klepzittingstructuur de voortgang van het stroomopwaartse drukmedium dat de middelste holte binnenkomt vertragen en de mediumlekkage en interne lekkage voorkomen die worden veroorzaakt door de drukverhoging in de middelste holte. Een klepzitting met een goed brandwerend structuurontwerp is een actieve maatregel om ervoor te zorgen dat de pijpleidingkogelkraan veilige brandwerende prestaties heeft.
In het ontwerp van de brandwerende structuur is het ontwerp van de brandwerende structuur van de klepzitting de sleutel. De klepzitting heeft een goede brandwerende prestatie. In het geval van een brandongeval kan het de druk van de brandwerende structuur van de klepsteel en het brandwerende structuurontwerp tussen het kleplichaam en de linker- en rechterlichamen verminderen.
- Het doel van het ontwerp van de brandwerende klepzittingconstructie is:
(1) Zorg er effectief voor dat bij een brandongeval het stroomopwaartse drukmedium zo min mogelijk via de klepzitting in de middelste holte van het kleplichaam stroomt, waardoor er interne en externe lekkage ontstaat. Zorg ervoor dat het brandongeval niet wordt uitgebreid door de klep voordat de brandweer ter plaatse is; nadat de brandweer ter plaatse is, kan de brand snel worden geblust en kan het brandongeval worden geëlimineerd met behulp van brandbestrijdingsapparatuur.
(2) Zorg dat de productstructuur echt voldoet aan de vereisten van API6D-specificaties. Zorg dat het product de brandtest doorstaat en een brandwerend certificaat verkrijgt.
Ontwerp van brandwerende klepzittingconstructie:
Tussen de metalen klepzitting en het klephuis bevindt zich een brandwerende grafietafdichtingsring. Tussen de metalen klepzitting en de kogel bevindt zich een brandwerende metalen afdichting.
