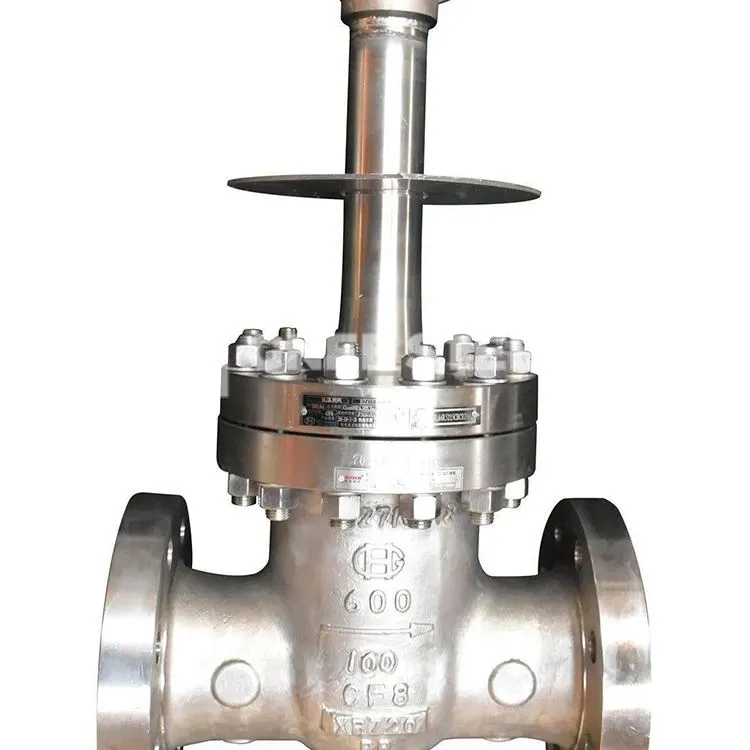

Kleppen voor lage temperaturen ondergaan een speciale behandeling bij lage temperaturen en de ruw bewerkte onderdelen worden enkele uren (2-6 uur) in het koelmedium geplaatst om de spanning op te heffen, de prestaties van het materiaal bij lage temperaturen te garanderen en ervoor te zorgen dat de afwerkingsafmetingen om te voorkomen dat de klep beschadigd raakt tijdens lage temperaturen. , lekkage veroorzaakt door vervorming veroorzaakt door temperatuurveranderingen. Ook de montage van de klep is anders dan die van gewone kleppen. Om de prestaties te garanderen, moeten de onderdelen strikt worden gereinigd om eventuele olie te verwijderen.
|
Maatbereik |
Lichaams materiaal |
|
1/2"-40" DN15-DN1000 |
F304, F316, F316L, LF2 |
|
Drukclassificatie |
Balmateriaal |
|
Klasse150-Klasse2500 PN16-PN425 |
F304, F316, F316L, LCB |
|
Beëindig de verbinding |
Materiaal zitting |
|
Flens (FF, RF, RJ), stomplassen, NPT, SW |
PCTFE |
|
Structuur stijl |
Stammateriaal |
|
Volledige boring, verminderde boring Drijvende bal, op tap gemonteerde bal |
XM-19 |
|
Actuatoropties |
Ontwerpstandaard |
|
Handwiel, pneumatisch, elektrisch |
API6D |
|
Temperatuurbereik |
Face-to-face standaard |
|
-196 graad ~-460 graad |
ASME B16.10 |
- Inspectie van cryogene kleppen
1. De belangrijkste onderdelen van kleppen met ultralage temperaturen moeten cryogeen worden behandeld
2. De hoofdonderdelen en lassen moeten worden onderworpen aan botsproeven bij lage temperaturen om ervoor te zorgen dat de klep bij lage temperaturen niet broos wordt;
3. De klep moet worden getest bij normale temperatuur, eerst een hydraulische sterktetest van 1,5 keer de nominale druk en vervolgens een afdichtingstest van 1,1 keer de nominale druk;
4. Na de hydraulische druktest moet de klep vochtvrij, vetvrij en droog gehouden worden;
5. Elke partij lagetemperatuurkleppen moet in een bepaalde verhouding worden bemonsterd voor tests bij lage temperatuur. De test bij lage temperatuur moet worden uitgevoerd na 1,5 keer de test van de hydraulische druksterkte;
6. Nadat de klep bij lage temperatuur is getest, moet worden voorkomen dat er lucht in de klep komt;
7. Na de test bij lage temperatuur van de klep moet deze op natuurlijke wijze worden verwarmd of met een ventilator worden geblazen. Het is ten strengste verboden om verwarming of andere methoden te gebruiken om de temperatuurstijging van de klep te versnellen;
8. Nadat de klep op natuurlijke wijze is opgewarmd na de test bij lage temperatuur, draait u de klepbevestigingen weer vast;
9. Wanneer de klep wordt opgeslagen, controleer dan de klepschakelaar om er zeker van te zijn dat de klep zich in een redelijke staat bevindt;
10. Tijdens de opslag en het transport van kleppen moet aandacht worden besteed aan het scheiden van roestvrijstalen en koolstofstalen kleppen en het stofdicht, waterdicht, oliebestendig en stootvast maken;
11. De stroomrichting, de drukontlastingsrichting en het typeplaatje van de klep moeten worden gecontroleerd volgens de vereisten van de ontwerpeenheid.
Cryo-kogelkraan
