Pneumatische drijvende kogelkleppen Beschrijving
Pneumatische drijvende kogelventiel is een klep die opent en sluit door een zwevende bal door een pneumatische actuator te besturen. De bal drukt automatisch tegen de uitlaatafdichtingsring onder de werking van middelgrote druk om een tweerichtingsafdichting te vormen. Het is geschikt voor water, stoom, olie, corrosieve media en andere scenario's.
Working Principle
De pneumatische actuator drijft de klepsteel aan om 90 graden door gecomprimeerde lucht te roteren, waardoor de zwevende bal draait om te roteren om opening en afsluiting te bereiken, met snelle responssnelheid en klein bedrijfskoppel.
Bij lage druk is het afhankelijk van de gemiddelde druk om de afdichting zelf te tillen; Bij hoge druk wordt de bal onderworpen aan de stuwkracht van het medium om het afdichtingseffect te verbeteren, en de leksnelheid is kleiner dan of gelijk aan 0. 01ml/min.
Kernstructuur en technische parameters
Main structuur
Vals body and ball: het materiaal kan worden geselecteerd uit 3 0 4/316L roestvrij staal of koolstofstaal (WCB), het kogeloppervlak is gepolijst (ra kleiner dan of gelijk aan 0,8 μm) en hard gechroomd om de corrosiebestendigheid te verbeteren.
seal ontwerp:
Soft Seal: PTFE of versterkte grafietafdichtingsring, temperatuurbestendig -29 graad ~ 200 graden
Hard afdichting: metalen afdichtingsring (zoals stellietlegering), temperatuurbestendig tot 540 graden, geschikt voor medium dat deeltjes bevat.
Drive-modus: pneumatische actuator (single-acting/dubbelwerkend), optionele handmatige wormwiel of elektrische actuator.
Pneumatische drijvende kogelkleppen specificatie
|
Maatbereik
|
1/2 "~ 8", dn15 ~ dn200
|
|
Werkdruk
|
1,6 MPa
|
|
Controlemodus
|
Op type / modulatietype
|
|
Optionele spanning
|
DC12 ~ 24V (± 10%), AC110 ~ 220V, 50/60Hz
|
|
Lichaamsmateriaal
|
Roestvrij staal
|
|
Kernmateriaal
|
Roestvrij staal
|
|
Afdichtmateriaal
|
EPDM, PTFE
|
|
Stengelmateriaal
|
Roestvrij staal
|
|
Structuur
|
2 -weg balventiel
|
|
Type verbinding
|
Flens
|
|
Toepasselijke media
|
Controle van water, lucht, gas, olie, vloeistof, stoom
|

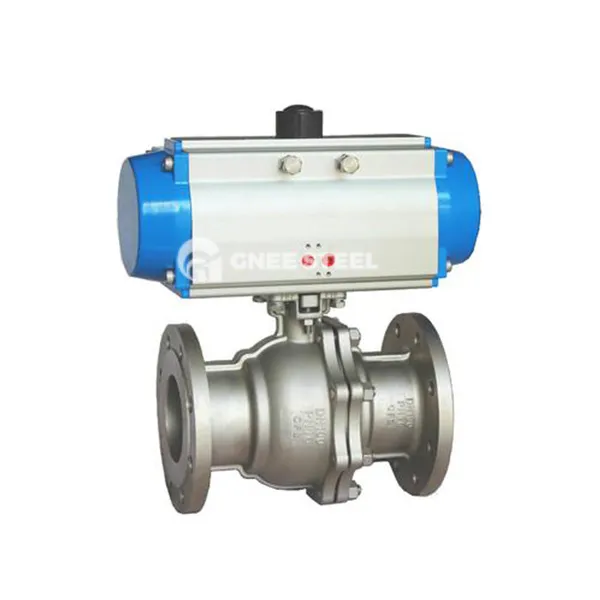

Pneumatische drijvende kogelventiel
Selectie- en onderhoudsaanbevelingen
Selectiepunten
Media en matching:
Voor zeer corrosieve media, kies 316L roestvrij staal + harde afdichting.
Voor deeltjesbevattende media, kies V-vormige snede bol of metalen afdichtingsstructuur.
Drukniveau:
Zachte afdichting heeft de voorkeur voor lagedruksystemen (PN16 ~ PN40).
Kies voor hoge druk/hoge temperatuur scenario's (PN63 en hoger) een harde afdichting.
Onderhoudsaanbevelingen
Smering en onderhoud: breng vet hoge temperatuur (zoals siliconenvet) aan op de klepsteeldraden en leid regelmatig groeven.
Vervanging van de afdichtingsring: controleer de slijtage van de PTFE-afdichtingsring om de 3 jaar en verkort deze tot 1 ~ 2 jaar voor hogedrukomstandigheden.
