Gegoten stalen drijvende kogelventiel beschrijving
Gietstalen zwevende kogelventiel is een klep die afdichtingen bereikt door de afdichtring te drukken met de zwevende bal. De bal wordt automatisch tegen de afdichtring geperst bij de uitlaat onder de druk van het medium. Het is geschikt voor eenrichtings- of tweerichtingspijpleidingregeling van water, stoom, olie, aardgas en andere media.
Functies
Afdichtingsprestaties
Zelfbestendige afdichting: onder lagedrukomstandigheden wordt de afdichting bereikt door middelgrote druk. Onder hoge drukomstandigheden (PN16 ~ PN420) moet de afdichtring een grote belasting dragen. Het wordt aanbevolen om een carbide -afdichtingsstructuur te gebruiken.
Weerstand met een lage stroom: het ontwerp met een volledige boring heeft een lage vloeistofweerstand en is geschikt voor scenario's met een hoge stroom.
Toepasbaarheid en duurzaamheid
Mediacompatibiliteit: geschikt voor water, stoom, olie, zwak corrosieve zuur/alkali -oplossingen en korrelige media (Hard SEAL -model).
Druk en temperatuurweerstand: de nominale druk bedekt PN16 ~ PN420 en het temperatuurbereik is -29 graad ~ 550 graden (harde afdichtingstructuur).
Gegoten stalen drijvende kogelventiel specificatie
Standaard specificaties
| Ontwerp en productie | API 6D/API 608/BS5351/ISO 17292 |
| Wanddikte | API 6D |
| Face-to-face dimensie | API 6D |
| Flens -einddimensie | ANSI/ASME B16.5 |
| Inspectie en testen | Naamgever 6D/API 598 |
| Brand veilig ontwerp | API 607/API 6FA |
| Materiaal | NACE MR 0175 |
Productbereik
| Type | Drijvende bal |
| Lichaamsmateriaal | Koolstofstaal, koolstofstaal met lage temperatuur, roestvrij staal, duplex staal |
| Stoelen | Zacht zittend: PTFE, RPTFE, Nylon, Peek, PPL, Delrin, Devlon, PCTFE, PTFE Glass Filled, PTFE Coole Filled |
| Zittend metaal: stelliet, tunstencarbide, chroomcarbide | |
| Maatbereik | 1/2 "-6" (dn 15- dn150) |
| Klassenbeoordeling | Ansi -klasse 150-1500 |
| Eindverbinding | Flens, kontlassen |
| Bediener | Hendel, wormuitrusting, elektrisch, penumatisch |

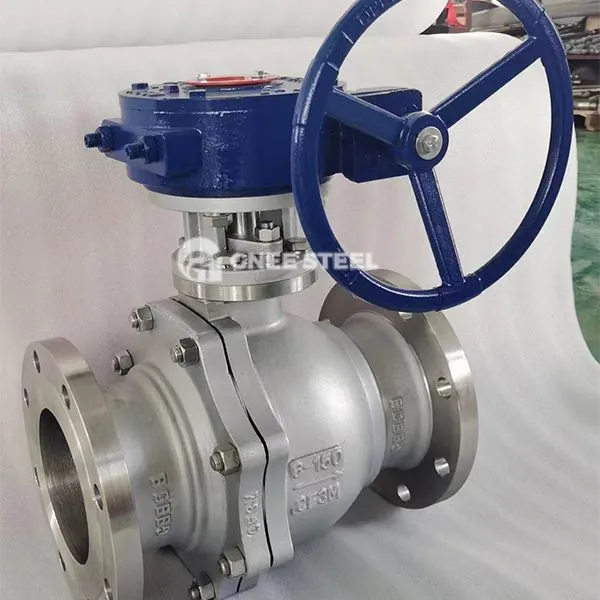

Gegoten stalen drijvende kogelventiel
Selectieaanbevelingen
Drukniveau
Lage druksysteem (zoals watervoorziening): selecteer PN16 ~ PN40 Zachte afdichting Balklep.
Hoge druk/hoge temperatuurscenario (zoals stoom): selecteer de harde afdichtingstructuur (oppervlakte -stellietlegering), geschikt voor PN63 ~ PN420.
seal type
Soft Seal: PTFE -afdichtring is geschikt voor conventionele media (minder dan of gelijk aan 200 graden) .
Hard afdichting: metalen afdichtingsring is bestand tegen hoge temperatuur en deeltjeskleding, en de levensduur van de services kan 100, 000 tijden van opening en sluiting bereiken
