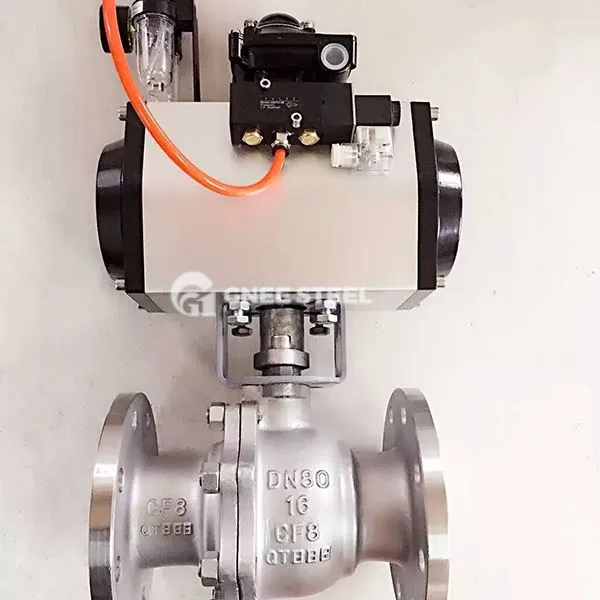

op de ballenklep met pneumatische actuator
Beschrijving
Aan-uit ballenklep met pneumatische actuator is een snel openende en slotklep aangedreven door perslucht. Het bestaat uit een pneumatische actuator en een kogelkleplichaam. De kernfunctie is volledig open/volledige-close controle, die geschikt is voor geautomatiseerde industriële scenario's die snelle vloeistofafgrendeling of geleiding vereisen (zoals noodafsluiting, afstandsbediening).
Kernstructuur en compositie
Pneumatische aandrijving
Cilinder en zuiger: gecomprimeerde lucht drijft de zuiger aan om te bewegen en het uitgangskoppel drijft de bal om te roteren;
Controlelement: inclusief solenoïde kleppen, positioners, enz., Het ontvangen van signalen om de richting en de luchtstroom te aanpassen;
Type: single-acting (veerreset) en dubbelwerkende (bidirectionele luchtregeling), aangepast aan verschillende besturingsvereisten.
Kogelventiel lichaam
Bal: zwevende of vast ontwerp, structuur met volledige diameter vermindert vloeistofweerstand;
Afdichtmateriaal: PTFE (corrosiebestendig) of metalen harde afdichting (scenario met hoge temperatuur en hogedruk);
Verbindingsmethode: flens, draad of lassen, aangepast aan pijplijnstandaarden (zoals ANSI, DIN). Connecting Parts
Bracket en klepstam: verzenden het actuatoruitgangskoppel naar de bal om te zorgen voor synchrone werking.
op de ballenklep met pneumatische actuatorspecificatie
| Maatbereik | 1/2 "~ 8", DN15 ~ 200 |
| Acteermodus | Double acteren, voorjaars return (single acting) |
| Werkdruk | 1,6 MPa |
| Luchttoevoerdruk | 2.5 tot 8 bar |
| Levensduur | 1, 000, 000 (1 miljoen) keer |
| Rotatiehoek | 90 graden ± 4 graden |
| Lichaamsmateriaal | SS304, SS316, SS316L |
| Afdichtmateriaal | Ptfe: -30 graad ~ 180 graden, ppl: -30 graad ~ 250 graden |
| Aantal manieren | 2 -weg |
| Eindverbinding | Draaduiteinde |
| Toepasselijke media | Controle van water, lucht, gas, olie, vloeistof |
| Optionele bediening | Handle, elektrisch geactiveerd of pneumatisch geactiveerd |
| Optionele accessoires | Namur Solenoïde klep, limietschakelaar, FRL, positie -indicator, handmatig apparaat |
| Sollicitatie |
Voedsel en dranken, water en afvalwater, ultra puur water, ontzilting, chemische stof, Textiel, farmaceutisch, pulp en papier |
op de ballenklep met pneumatische actuator
Voordelen
snelle reactie en hoge betrouwbaarheid
Pneumatische drive vereist geen complexe circuits, heeft een sterk anti-interferentievermogen en is geschikt voor explosiebestendige en risicovolle omgevingen;
De actuator heeft stabiele actie, hoge herhaalbaarheid en ondersteunt externe automatiseringscontrole.
Excellent afdichtingsprestaties
PTFE -klepstoel bereikt nullekkage bij kamertemperatuur, en metalen harde afdichtingen kunnen de temperaturen weerstaan tot 450 graden .
Wide media -aanpassingsvermogen
Kan vloeistoffen, gassen, stoom en deeltjes bevattende media (zoals afvalwater, pulp) aankunnen.
Easy onderhoud
Modulair ontwerp ondersteunt snelle vervanging van afdichtingen of actuatoren om downtime te verminderen.
Toepassingen
Petrochemisch
Uitschakeling van olie- en gaspijpleidingen, isolatie van reactormaterialen en weerstand tegen waterstofsulfidecorrosie.
Energie en kracht
Snelle afsluitingsregeling van ketelstoomsystemen en gastransmissiepijpleidingen.
Waterbehandeling en milieubescherming
Stroomregeling in rioolwaterzuiveringsinstallaties, betrouwbare afsluiting van media die vaste onzuiverheden bevatten.
Food en farmaceutisch
Aseptische afgifte van sanitaire vloeistoffen (zoals vloeibare medicijnen en zuivelproducten) in overeenstemming met GMP -certificeringseisen.
