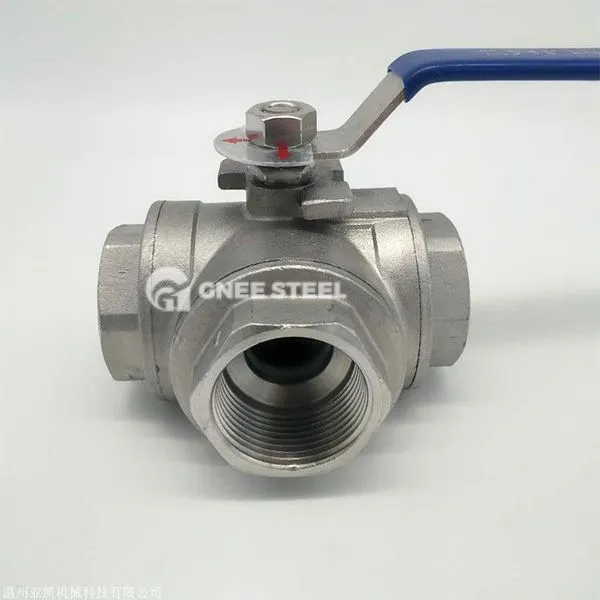

3 Way T-Port Ball Valve

Drie-weg T-type kogelventiel is een klep die vloeistofafwijking, samenvloeiing of stroomrichting realiseert die tussen drie pijpleidingen schakelt door de bal te roteren met een T-vormig kanaal.

‌Core structuur‌

‌Vals body‌: T-vormig ontwerp met drie poorten, gegoten in roestvrij staal, koolstofstaal of speciale legering om drukweerstand en corrosieweerstand te garanderen; ‌Ball‌: ingebouwd T-vormig door gat, roterende 90 graden kan het vloeistofpad veranderen (zoals het afleiden van het inlaatmedium naar twee stopcontacten, of het schakelen van verschillende stroomrichtingen); ‌Drive Device‌: meestal uitgerust met pneumatische actuatoren (cilinders, zuigers), ondersteunende automatische controle; ‌ SEALENDE COMPONENTEN‌: de elastische klepstoel werkt samen met de precisiebal om gemiddelde lekkage te voorkomen.

• Werkdruk (pn): 1. 6-4. 0 mpa
• Hoofdmaterialen: koolstofstaal, roestvrij staal, gesmede staal, legering, duplex roestvrij staal, titanium
• Body: WCB/CF8/CF8M/CF3/CF3M/messing
• Bal: 2CR13/15CRMO/25CR2MOV/304/304L/316/316L
• Stam: 2CR13/15CRMO/25CR2MOV/304/304L/316/316L
• Afdichting: PTFE/RPTFE/PPL/PEEK/GRAFICITE
• Port: dn 15- dn800
• Flens: din pn 16-40, ansi 150LB -900 lb, jis10k/20k
• Standaard: din 2543-2545/din 2501
• Test: DIN 3230/EN 12266
• Medium: water, olie, stoom, vloeibaar gas
• Temp.: -29 ºC --150 ºC
• Bediening: Handmatige hendel, wormwarbox, pneumatisch, elektrisch



3 Way T-Port Ball Valve



Toepassing en probleemoplossing

• Chemische en aardolie -industrie

Toepassing: controle van omleiding van de reactie van de reactie grondstof, afgewerkte olie -meng en corrosief medium transport;

Probleemoplossing: realiseer multi-process-omschakeling, vermijd kruisbesmetting van media en verbetert de productiecontinuïteit.

• Farmaceutische en voedingsindustrie

Toepassing: verpakking van sanitaire vloeistoffen (zoals vloeibare medicijnen en dranken) en stroomcontrole in steriele omgevingen;

Probleemoplossing: verminder residuen via een soepele stroomkanaalontwerp om te voldoen aan de GMP -certificeringseisen.

• Energie- en milieubeschermingsindustrie

Toepassing: afleiding van aardgaspijpleiding, rioolwaterzuiveringssysteem Confluence -controle;

Probleemoplossing: pas aan aan medium dat deeltjes of viskeuze media bevat om verstopping en slijtage van het kleplichaam te voorkomen.

• Geautomatiseerde productielijn

Toepassing: integreren in het PLC -systeem om op afstand vloeistofschakeling te regelen (zoals koelvloeistofcirculatie bij de productie van autofabrieken);

Probleemoplossing: verminderen handmatige interventie en verminder het risico op operationele fouten.

Verschil met L-type kogelventiel

• ‌Flow Channel Functie verschil ‌

‌T-Type‌: ondersteunt elke schakelcombinatie van drie poorten‌ (zoals inlaat → twee verkooppunten splitsen, twee inlaten → uitlaatconfluentie);
‌L-type ‌: kan alleen de juiste hoekschakeling bereiken tussen twee inlaten en één uitlaatklep‌ (zoals A → B of A → C, kan niet tegelijkertijd drie manieren verbinden).

• ‌Application Scenario Focus‌

‌T-type: geschikt voor complexe systemen die multi-directionele stroomregulatie vereisen (zoals chemische reactietoren multi-raw materiaalmenging);
‌L-type: voornamelijk gebruikt voor middelgrote verdeling (zoals het introduceren van een enkele vloeistof in twee verschillende verwerkingseenheden).

• ‌Structureel ontwerpverschil ‌

‌T-type bol‌: het door gat is T-vormig en na rotatie wordt een verscheidenheid aan stroompadcombinaties gevormd;
‌L-type bol‌: het door gat is met de rechterhoek L-vormig en ondersteunt alleen de schakelaar van de vaste stroomrichting.
