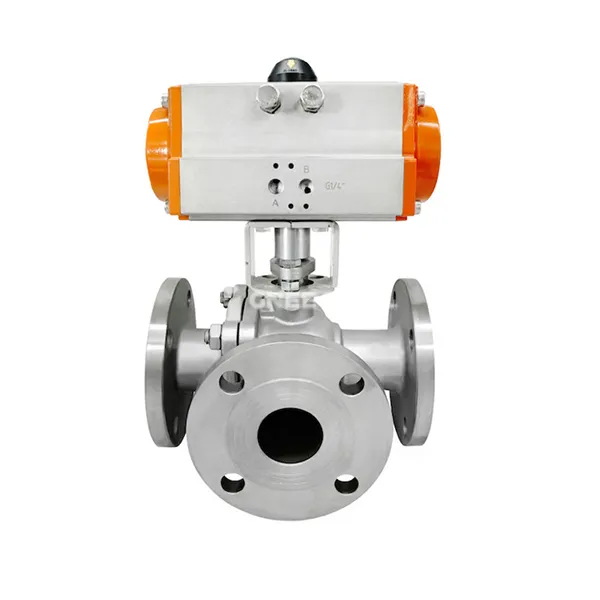

Driewegpneumatische kogelventielbeschrijving
Drie-weg pneumatische kogelventiel is een geautomatiseerde klep die de klepkern aandrijft om te roteren door een pneumatische actuator om middellange afleiding, samenvloeiing of stroomrichting te bereiken. Het is voornamelijk verdeeld in twee soorten: L-type en t-type, geschikt voor gas-, vloeistof-, stoom- en corrosieve medium-controlescenario's.
L-type: de stroomrichting wordt geschakeld door de klepkern 90 graden te roteren om de twee verticale kanalen te verbinden (zoals A → B of A → C), die geschikt is voor de schakelvereisten voor gemiddelde stroomrichting; T-type: de drie kanalen kunnen met elkaar worden verbonden of onafhankelijk worden gesloten, ter ondersteuning van medium-samenvloeiing (A+B → C) of afleiding (A → B+C) en flexibele controle van complexe pijpleidingsystemen.
Belangrijkste ontwerpkenmerken
Structurele optimalisatie : VALVE BOOD EN SEAL: Full-boring Flow Channel Design (DN15 ~ DN1000), Optioneel Ptfe (-30 ~ 180 graden) of PPL (-30 ~ 250 graden) voor stoelafdichting, lekkage tot ANSI Klasse VI; Pneumatische actuator: ondersteunt dubbelwerkende (5 ~ 7Bar gasbron) of single-acting (automatische reset wanneer de druk verloren gaat), geïntegreerd met ISO 5211 platformadapterpositioner, limietschakelaar en andere accessoires. Innovative Design: quick installatiestructuur: door de combinatie van conische convexe ring en haff -klemring kan de flens/klemverbinding snel worden geklemd en gedemonteerd (zoals DN50 ~ DN600 -scenario) ; Protectiemodule: Sommige modellen hebben een ingebouwde magnetische pluggeplaat en het veerresetmechanisme om te voorkomen dat onzuiverheden zich ophopen in de flensinterface wanneer deze niet in Use is.
Driewegpneumatische kogelventielspecificatie
|
artikel |
waarde |
|
Garantie |
1 jaar |
|
Type |
Kogelkleppen |
|
Aangepaste ondersteuning |
OEM |
|
Plaats van herkomst |
Henan, China |
|
Merknaam |
Knijper |
|
Modelnummer |
PT DN25 |
|
Sollicitatie |
Algemeen |
|
Temperatuur van media |
Normale temperatuur |
|
Stroom |
Pneumatisch |
|
Media |
Water |
|
Poortgrootte |
1'' |
|
Structuur |
BAL |
|
Lichaamsmateriaal |
Roestvrij staal |
|
Werkdruk |
16 bar |
|
Moq |
1 pc's |
|
Certificaat |
CE -certificering |
|
Standaard of niet -standaard |
standaard |
|
Werktemperatuur |
-20~200 |
|
Verpakking |
Houten doos |
|
Merk |
Automatisch uitvoeren |
|
Kleur |
Aangepaste kleur |
|
Verbinding |
Draad |
Technische parameters en selectiepunten
| Voorwaarden | Technische indicatoren | Aanpassingsscenario's |
|---|---|---|
| Nominale druk | PN1.6 ~ 6.4MPA (tot PN25) | Chemische en mijnbouwhoogdruksystemen |
| Temperatuurbereik | -30 graad ~ 250 graden (hangt af van afdichtmateriaal) | Hoge temperatuurstoom (PPL -afdichting) |
| Connection -modus | Flens (GB/T 9113), klem Quick-Install (Sanitair Grade) | Voedsel/farmaceutische aseptische pijplijn |
| Materiële opties | Kleplichaam: 304/316L roestvrij staal; Klepbal: rubberen gecoat metaal of alle staal | Kies voor corrosieve media 316L |
GNEE DRIE-WAIRE PNEUMATISCHE KALKKLEP
Toepassingen
Chemische/energie:
Hoge temperatuurstoomafleidingregeling (T-type, PN16, PTFE-afdichting);
Zuurbasis medium Confluence System (L-type, 316L klep lichaam).
Voedsel/farmaceutisch:
Sanitaire pijplijn CIP-reiniging (klem Quick-Install, ra minder dan of gelijk aan 0. 8μm oppervlaktepolijsten);
Waterbehandeling/mijnbouw:
Multi-directioneel slurry transport (rubber beklede kleplichaam, ontwerp van anti-deeltjesslijtage).
