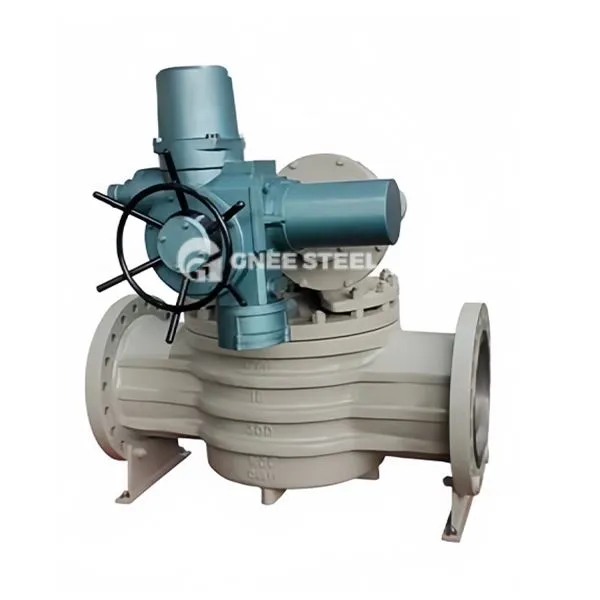

Plugklep van de mouwtype

Sleeve-type plugklep is een type plugklep. De kernstructuur is een plunjerformige plug met een doormalige gat. Door 90 graden te roteren, wordt het kanaal op de klepstekker uitgelijnd of verkeerd uitgelijnd met het kleplichaamkanaal om vloeistof aan-uit-uit-controle te bereiken.

‌Sleeve Design‌: een mouwstructuur wordt toegevoegd in de kleplichaam. De mouw en de klepstekker worden verzegeld door precieze pasvorm (zoals interferentie fit of elastisch materiaalvulling) om direct contact van het medium met het kleplichaam te verminderen.
‌Drive Mode‌: ondersteunt handmatige wormwiel, pneumatische of elektrische actuatoren, geschikt voor hoogfrequente bedieningsscenario's.
‌ Working Principle‌
‌Open toestand‌: de klepstekker roteert 90 graden, de mouw is uitgelijnd met het kleplichaamkanaal en de vloeistof passeert in een rechte lijn met minimale weerstand. ‌Classed State‌: de klepstekker roteert totdat de mouw het kanaal volledig blokkeert en tweewegafsnijding wordt bereikt door het afdichtingsoppervlak tussen de mouw en de klepstekker (zoals polytetrluorethyleen of metaalmateriaal).

Technische kenmerken ‌

Afdichtingprestaties ‌: ‌non-metalen elastische mouwen ‌ (zoals PTFE) of ‌ metal harde afdichtingen ‌ worden gebruikt ter ondersteuning van lekniveau ANSI B16.104 Klasse VI (nul lekkage) ‌. Sommige modellen injecteren vet door de oliegroef om de wrijving van opening en sluiten te verminderen en de levensduur van de afdichting te verlengen ‌. ‌Corrosie Resistentie ‌ ‌: ‌De kleplichaam en mouw kunnen worden gemaakt van roestvrij staal (zoals 304/316), duplex staal of bekleed met polytetrluorethyleen, geschikt voor zuur, alkali en deeltjesbevattende media ‌. ‌Operatie Gemak ‌ ‌: ‌ Low koppelontwerp (verlaagd met meer dan 40% in vergelijking met traditionele plugkleppen), ter ondersteuning van snelle opening en afsluiten en afstandsbediening ‌.



Plugklep van de mouwtype
