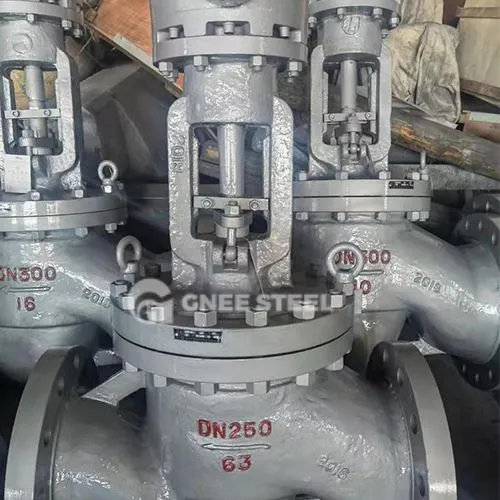

API 6D Globe -klep

API 6D Globe Valve is een geforceerde afdichtingsklep die is ontworpen, vervaardigd en geïnspecteerd volgens de API 6D -standaard geformuleerd door het American Petroleum Institute (API). Het wordt speciaal gebruikt in pijpleidingsystemen met hoge druk en risicovolle media zoals olie en aardgas om veiligheid en betrouwbaarheid onder harde werkomstandigheden te waarborgen. De kernspecificaties zijn omvatten:

Ontwerpstandaard: volg API 6D en API 602 (aanvullende standaard voor kleppen met kleine diameter);
Test Standard: Voer afdichtings- en sterktests uit volgens API 598;
Verbindingsstandaard: flengrootte komt overeen met ANSI B16.5 en de structurele lengte voldoet aan ANSI B16.10.

Kernfuncties en technische functies
Kernfuncties

Media aan-uit: snijd of verbind pijpleidingsmedia door de geforceerde afdichtingsstructuur van de klepschijf en de klepstoel, geschikt voor vloeistoffen, gassen en stoom;
Hoge drukaanpassingsvermogen: ondersteunt de nominale druk van 150 pond ~ 1500lb (sommige modellen bereiken 2500lb), geschikt voor langeafstandige olie- en gaspijpleidingen en raffinage-eenheden.

‌Technische kenmerken‌

‌ Materiaal‌: de kleplichaam is meestal gemaakt van gesmeed staal of roestvrij staal (zoals 304/316L), die bestand is tegen hoge temperatuur en corrosie;
‌ SEALENDE Design‌: overlaying van het carbideafdichtingsoppervlak (zoals stellietlegering) om de slijtvastheid en afdichtingsprestaties op hoge temperatuur te verbeteren;
‌Drive Mode‌: ondersteunt handleiding (handwiel/versnellingsbak) of elektrische actuator om te voldoen aan de behoeften van geautomatiseerde bediening.

Maat: dn 15--400 mm
Druk: pn 10-64, 125-900 lb
Medium: water, lucht, gas, enz
Temperatuur: -29 ~ +450 c
Materiaal: gietijzer, koolstofstaal, roestvrij staal
Ontwerp: ASME B16.34; DIN 3356; BS1873
Inspectie en testen: API 598/API 6D; DIN 3230; BS5146
Face to Face: ASME B16.10; DIN 3202; BS2080;



API 6D Globe -klep



Selectie- en onderhoudspunten

Selectieaanbevelingen

High-druk scenario's: gesmede stalen kleplichaam + carbide afdichtingsoppervlakmodellen (zoals J41W-serie) hebben de voorkeur;
Corrosieve media: roestvrijstalen materiaal + balg afdichtingsstructuur (zoals J941H -serie) worden gebruikt.
Onderhoudsspecificaties

Periodieke kalibratie: voer elke 6 maanden afdichtingstest uit (in overeenstemming met de API 598 -standaard);
Werkingsspecificaties: Vermijd overmatige geforceerde sluiting die vervorming van de klepstam kan veroorzaken en smering toevoegen wanneer dat nodig is.
