DIN 3356 GLOBE KLEP

DIN 3356 is een speciale specificatie voor wereldkleppen in de Duitse industriële standaard, die van toepassing is op het ontwerp, de productie en het testen van kleppen. De standaard bepaalt voornamelijk de volgende inhoud:

Structureel ontwerp: verduidelijk de geometrische vorm- en assemblagevereisten van kleplichaam, klepdeksel, klepschijf en andere componenten, waaronder flensverbinding, interne draadinterface en andere typen;
Materiaalvereisten: specificeer klep lichaamsmateriaal (zoals gietijzeren GS-C25, gegoten staal WCB), afdichtingsoppervlakbekledingmateriaal (harde legering of PTFE) en anti-corrosiebehandelingsproces;
Prestatietest: omvat de shell -sterkte -test, afdichtingstest (bidirectionele luchtdichtheid) en standaard koppelverificatiestandaard. ‌

‌Diameterbereik ‌: DN15 ~ DN500 (of NPS1\/2 ~ NPS20), geschikt voor een verscheidenheid aan pijpgroottes; ‌ Drukniveau‌:
Lage druktype: PN16 (klasse 150);
Type medium en hoge druk: PN16 ~ PN160 (Klasse 150 ~ Klasse 1500); ‌Temperatuurbereik ‌:
Conventioneel materiaal: -29 graad ~ +350 diploma;
Speciale materialen (zoals roestvrij staal): kunnen worden uitgebreid tot +538 diploma; ‌Connection -methode‌: flens (mainstream), interne thread (dn minder dan of gelijk aan 65) of kontlasverbinding.

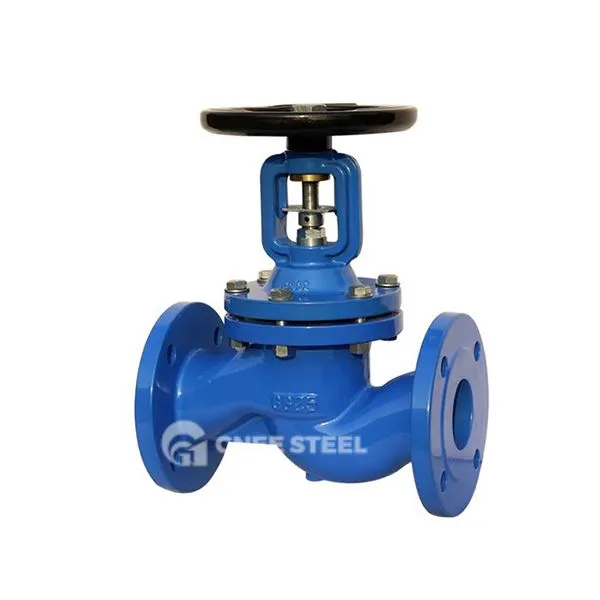

DIN 3356 GLOBE KLEP



Toepassing en kernrol ‌
‌Petrochemical Industry‌: ‌

Functie‌: om hogedruk medium cutoff te bereiken in zwavelhoudende olie- en gasleidingen om corrosieve lekkage te voorkomen; ‌

Typische scenario's: inlaat- en uitlaatcontrole van raffinaderijreactoren, pijpleidingen van aardgaszuiveringsinstallaties. ‌

Energie en kracht ‌: ‌

Functie‌: om de stroom van hoge temperatuurstoom (minder dan of gelijk aan 350 graden) te reguleren om de veilige werking van ketels en stoomturbines te waarborgen; ‌

Pharmaceuticals en Food‌: ‌

Functie‌: het model met 316L roestvrijstalen kleplichaam voldoet aan de hygiëne -normen en wordt gebruikt voor aseptische vloeistofregeling. ‌

Verschillen met andere Globe -kleppen‌ ‌

Vergelijking van standaardsystemen‌: ‌din 3356 Kleppen‌: volg strikt Volg Duitse industriële normen en benadruk de traceerbaarheid van materiaal (zoals GS-C25 gietijzeren certificering); ‌

API 602 Kleppen‌: voldoen aan de hogedrukvereisten van Amerikaanse normen en hebben een compactere structuur (de lengte van het API 602-kleplichaam is ongeveer 20% korter dan de DIN-standaard). ‌ ‌

Afdichtingsontwerp‌:
DIN 3356 gebruikt meestal harde afdichtingen (metaal + legering bekleding), die beter bestand zijn tegen deeltjeserosie dan zachte afdichtingen (zoals PTFE -afdichtingen van nationale standaard GB\/T 12235);
Bellows -wereldkleppen (zoals DIN -standaard afgeleide modellen) bereiken nullekkage door metalen balg, maar de kosten zijn hoger dan gewone DIN 3356 -kleppen.
‌ Tijdbare werkomstandigheden ‌:
DIN 3356 Klepdruk bedekt PN16 ~ PN160, die hoger is dan de nationale standaard lage drukventiel (zoals de PN40-bovengrens van GB\/T 12235);
Vergeleken met de hoge temperatuur en hoge druklimiet van de Amerikaanse standaard API 602 (538 graden \/klasse 2500), richt DIN 3356 zich meer op algemene scenario's voor middelgrote en hoge druk.
