API 602 GLOBE -VALLVEN BESCHRIJVING
API 602 is een speciale standaard voor stalen wereldkleppen, poortkleppen en terugslagkleppen met een nominale grootte van minder dan of gelijk aan DN100 (4 inch) geformuleerd door het American Petroleum Institute (API) . A602 Globe-kleppen hebben de kenmerken van hoge-drukafdichting en corrosiebestending:
Functies
Hogedrukafdichting
De klepschijf en klepstoel zijn gelast met carbide (zoals stelliet), met een drukweerstand van klasse 2500lb (42MPa) .
De strikte lekkagetest van API 598 (Zero Bubble Level SEAL) doorgegeven .
Compact structuurvoordeel
Vergeleken met de BS1873 -standaard, wordt de kleplichaamlengte ingekort met 20%, wat geschikt is voor verdeelstukindeling met beperkte ruimte .
Het omgekeerde afdichtingsontwerp ondersteunt de vervanging van verpakking onder druk, waardoor downtime wordt verminderd .
Corrosiebestendig ontwerp
NACE MR0175 gecertificeerde materialen (zoals duplex staal) zijn verplicht voor hoge zwavelwerkomstandigheden .
Het chemische medium is aangepast aan de met PTFE gevoerde klepstoel, die bestand is tegen zure en alkali-corrosie .
Low weerstandsvariant
Direct stroomstopklep (y-type) heeft een 60% lagere stroomweerstand en is geschikt voor media die vaste deeltjes bevat .
Angle Globe Valve vervangt 90 graden ellebogen om de pijpleidinglay -out te optimaliseren
API 602 GLOBE VALLIMEN SPECIFICATIE
|
item |
waarde |
|
Sollicitatie |
Algemeen |
|
Poortgrootte |
1/2''-2'' |
|
Garantie |
1 jaar |
|
Plaats van herkomst |
China |
|
Modelnummer |
Z61Y |
|
Stroom |
Handmatig |
|
Temperatuur van media |
Normale temperatuur |
|
Merknaam |
Knijper |
|
Structuur |
Bol |
|
Media |
Water |
|
Aangepaste ondersteuning |
OEM, ODM, OBM |
|
Druk |
1.6/2.5/4.0mpa |
|
Verpakking |
Houten behuizing |
|
Werkdruk |
Klasse150 ~ 800, 900,1500 |
|
Verbinding |
Socket las/npt schroefdraad/flens |
|
Lichaamsmateriaal |
WCB |
|
Zitring/stengel/schijf |
Roestvrij staal |
|
Materiaal |
A105/F304/F316 |

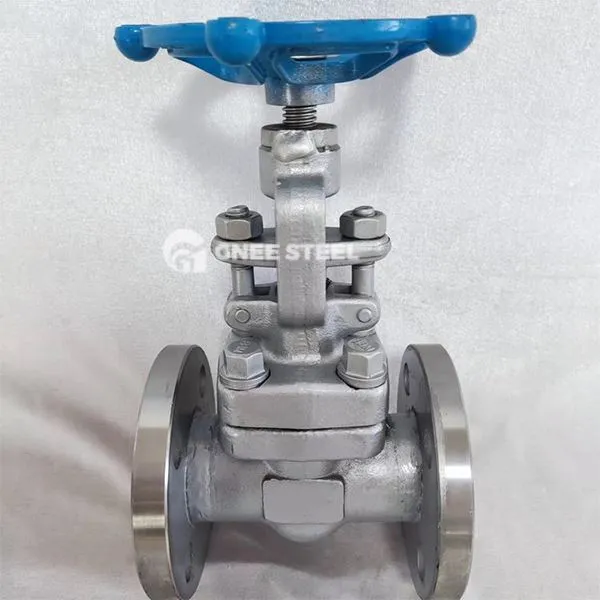

API 602 GLOBE -VALVEN
Toepassingen
| Ik ben het | Toepassingen | Technologieaanpassing |
|---|---|---|
| Petrochemisch | Instrumentwortelklep (primaire bronterklep), hogedrukpijpleidingafsnijding | Klasse 800/2500lb Drukweerstand + harde afdichting |
| -elektriciteit en energie | Stoomstoomregeling met krachtstation (minder dan of gelijk aan 425 graden) | Chrome-Molybdeen-stalen lichaam + legeringsafdichting |
| Fine chemicaliën | Kleine stromingsmedium bemonstering (naald stopklep, dn minder dan of gelijk aan 25 mm) | Precisie naaldklepschijf + fijne draadaanpassing |
| Olie- en gaswinning | Wellhead hogedrukregelklep | Klasse 1500lb+H₂s resistent materiaal |
| Nucleaire kracht | Nucleaire pijpleiding isolatie (keramische bal afgesloten stopklep) | All-metal brandwerende structuur |
