De steel-stijgende metalen-afgedichte afsluiter verhoogt en verlaagt de klepklep door de schroefdraadrotatie van de steel en het stuurwiel. De hefschroef van de afsluiter is zichtbaar, met de moer die handwielbediening mogelijk maakt. De moer is vastgezet en door de schroef te draaien, wordt de afsluiterplaat opgetild. De schroef en de afsluiterplaat hebben alleen relatieve rotatiebeweging, zonder relatieve axiale beweging, wat het uiterlijk geeft van een beugel in de vorm van een afsluiter.
Productspecificatie
| Maat | 2"-48"(DN50-DN1200mm) |
| Lichaamsmateriaal | Gietijzer/nodulair gietijzer |
| Motorkap | Gietijzer/nodulair gietijzer |
| Schijfmateriaal | Gietijzer/roestvrij staal |
| Materiaal van de zitting | Messing/Brons |
| Stammateriaal | RVS/Messing |
| Afmetingen: | |||||||||
| Item | Duim | DN | L | H1 | D1 | D2 | D | n-d | KG |
| 1 | 2″ | 50 | 178 | 220 | 99 | 125 | 165 | 4-19 | 8.6 |
| 2 | 21/2″ | 65 | 190 | 240 | 118 | 145 | 185 | 4-19 | 11.5 |
| 3 | 3″ | 80 | 203 | 290 | 132 | 160 | 200 | 8-19 | 14 |
| 4 | 4″ | 100 | 229 | 330 | 156 | 180 | 220 | 8-19 | 18.3 |
| 5 | 5″ | 125 | 254 | 375 | 184 | 210 | 250 | 8-19 | 22.6 |
| 6 | 6″ | 150 | 267 | 420 | 211 | 240 | 285 | 8-23 | 30 |
| 7 | 8″ | 200 | 292 | 500 | 266 | 295 | 340 | 12-23 | 46.5 |
| 8 | 10″ | 250 | 330 | 610 | 319 | 355 | 405 | 12-28 | 87.6 |
| 9 | 12″ | 300 | 356 | 720 | 370 | 410 | 460 | 12-28 | 110.5 |
| 10 | 14″ | 350 | 381 | 920 | 429 | 470 | 520 | 16-28 | 207.7 |
| 11 | 16″ | 400 | 406 | 940 | 480 | 525 | 580 | 16-31 | 215.8 |
| 12 | 18″ | 450 | 432 | 1150 | 548 | 585 | 640 | 20-31 | 387 |
| 13 | 20″ | 500 | 457 | 1350 | 609 | 650 | 715 | 20-34 | 438 |
| 14 | 24″ | 600 | 508 | 1500 | 720 | 770 | 840 | 20-37 | 621 |

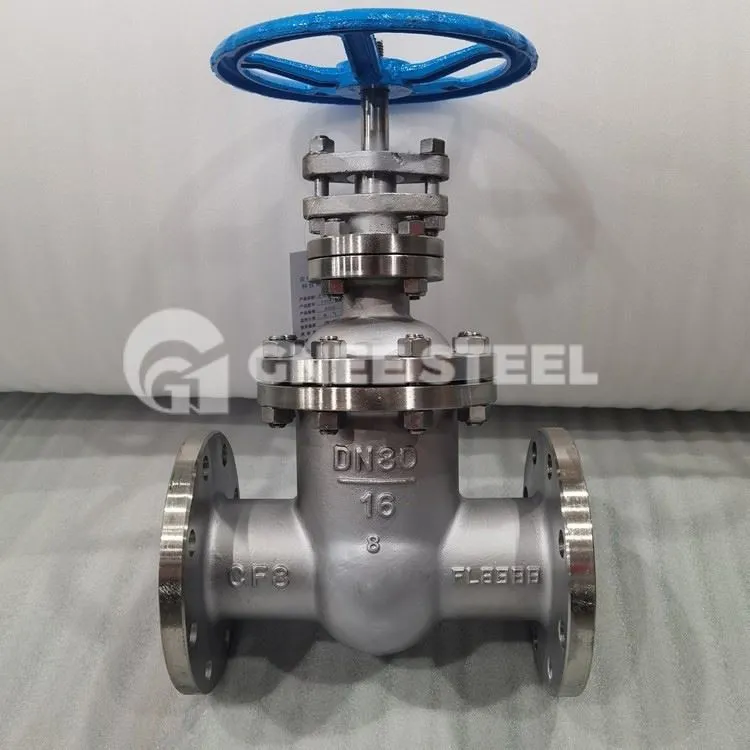

Stijgende spindel metalen zitting afsluiter
Veelgestelde vragen
V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een fabrikant met een fabriek van 35.000 vierkante meter en 200 werknemers.
V: Kunt u montagetekeningen aanleveren ter bevestiging?
A: Ja, wij kunnen de relevante tekeningen binnen 24 uur leveren.
V: Kunt u niet-destructief onderzoek uitvoeren op klepcomponenten?
A: Ja, wij kunnen röntgentesten, penetratietesten, ultrasoontesten, magnetische deeltjestesten, etc. uitvoeren.
V: Kunnen we monsters nemen voor kwaliteitscontroles?
A: Zeker. U kunt het productmodel opgeven en wij zullen het monster binnen 7 dagen voorbereiden.
V: Kunt u helpen met onderhoud en inbedrijfstelling op locatie?
A: Ja, we helpen u graag wanneer u dat nodig heeft. We kunnen binnen 14 dagen een aftersalesteam sturen om het probleem op te lossen.
