Vlakke schuifafsluiter is een soort schuifafsluiter met parallelle afsluiters als sluitdelen. Het sluitelement kan een enkele afsluiter of een dubbele afsluiter zijn met een spreidmechanisme. De drukkracht van de afsluiter op de zitting wordt geregeld door de mediumdruk die op de zwevende afsluiter of de zwevende zitting inwerkt. In het geval van vlakke afsluiters met dubbele afsluiter kan het spreidmechanisme tussen de twee afsluiters deze drukkracht aanvullen. De afsluiterplaat van de vlakke afsluiter is verdeeld in twee soorten: enkele afsluiter en dubbele afsluiter. Tegelijkertijd kan de afsluiter met en zonder geleidegaten zijn, met geleidegaten en dezelfde binnendiameter van de klepzitting, waardoor de pijpleiding eenvoudig kan worden schoongemaakt. Het kan worden gecombineerd met de klepzitting om inlaat-eindafdichting, uitlaat-eindafdichting en zowel import- als export-eindafdichting te vormen.
Specificatie vlakke schuifafsluiter
| Maat | NPS 2′′-NPS 48′′ DN50-DN1200 |
| Druk | CLB150-CL2500 PN10-PN420 |
| Temperatuur | -29~121 graden |
| Lichaams materiaal | koolstofstaal, roestvrij staal, gelegeerd staal |
Ontwerp specificaties
| Ontwerpnormen | API 6D, ASME B16.34, GB/T 19627 |
| Structuurlengte | ASME B16.10, GB/T 12221 |
| Verbindingsstandaard | ASME B16.5, GB/T 9113, JB/T 79 |
| Druktest | API 6DS, GB/T 13927, GB/T 26480, JB/T 9092 |
| Druk- en temperatuurclassificatie | API 6D, GB/T 26480 |

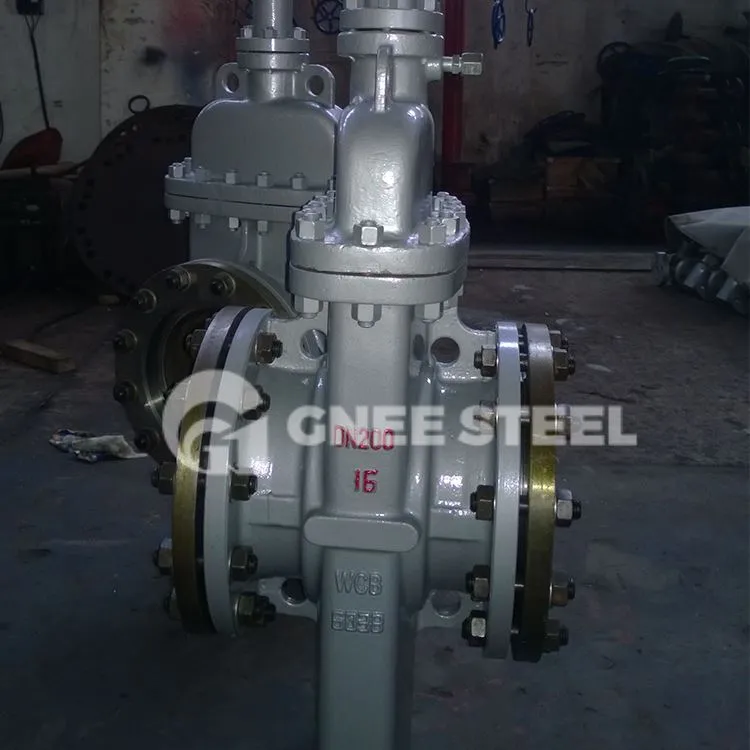

Vlakke afsluiter
