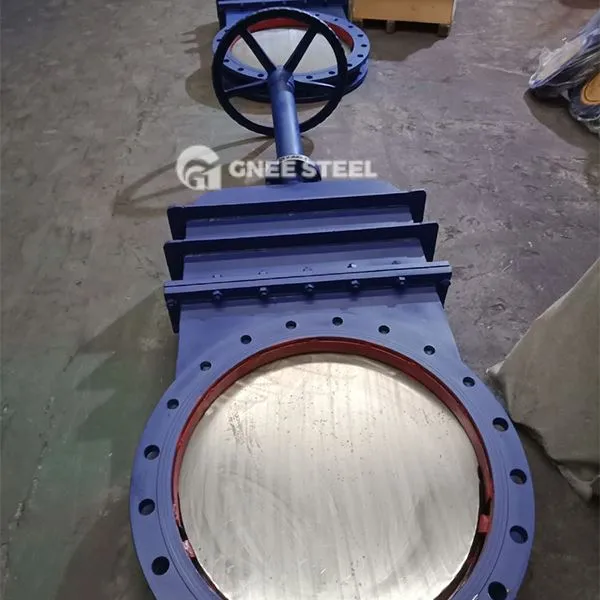

Handmatige poortkleppen

‌ Manual Gate Valve‌ is een klep die de vloeistofstroom regelt door handmatige werking. De openings- en slotonderdelen zijn poorten. De bewegingsrichting van de poort staat loodrecht op de richting van de vloeistof. Het kan alleen een volledige opening of volledige sluiting van het medium bereiken en kan niet worden gebruikt voor stroomregeling of smoor.

Kernstructuur en componenten
‌Main componenten‌:
‌Vals body‌: de hoofdstructuur die het vloeistofkanaal herbergt. Het materiaal moet worden aangepast aan de gemiddelde kenmerken.
‌Gate: het is verdeeld in een rigide poort (integrale gieten) en elastische poort (enigszins vervormbaar). Sommige modellen hanteren een parallel ontwerp met dubbele poort om de afdichting te verbeteren.
‌ SEALEN SOPERTE‌:
‌ metal afdichting: zoals het opduiken van carbide (stelliet 6), bestand tegen hoge temperatuur en deeltjeserosie.
‌Non-metaal afdichting: zoals polytetrluorethyleen (PTFE), geschikt voor schone vloeistoffen.
‌Drive Device‌: handwiel, klepstam en klepstammoer, die de poort drijft om te stijgen en te vallen door het handwiel te draaien.

Werkprincipe
‌Opening en sluitingsproces‌:
‌Open‌: Draai het handwiel met de klok mee, de klepstam drijft de poort om verticaal, volledig uit het stroomkanaal te stijgen en een onbelemmerd kanaal te vormen.
‌Close‌: draai het handwiel tegen de klok in, de poort wordt naar beneden gedrukt om strak met de klepstoel te passen om afsluiting af te sluiten‌.
‌ SEAL MECHANISME‌:
‌Wedge afdichting‌: de poort vormt een wighoek (meestal 50 graden) met de klepstoel en de gemiddelde druk helpt bij het verbeteren van het afdichtingseffect‌.
‌Elastische compensatie‌: de elastische poort kan enigszins worden vervormd om te compenseren voor verwerkingsfouten of slijtage en het handhaven van de afdichtingsbetrouwbaarheid‌.

1. Ontwerp en productie: ANSI B16.34, API 600, API6D
2. Lichaamsstructuur: OS & Y, vastgeboute motorkap, solide of flexibel wigontwerp
3. Grootte bereik: 2 ″ tot 36 ″
4. Drukbeoordelingen: ANSI Klasse 150 pond, 300 pond, 600 pond, 900 pond, 1500lbs
5. Eindverbindingen: flens, kont las
6. Materialen beschikbaar in: WCB, LCB, CF8, CF8M, CF8C, CF3, CF3M, WC6, WC9, C5, C12, 4A, 5A of Equivalent
7. Er zijn verschillende trimmaterialen beschikbaar voor verschillende servicecondities
8. Actuator: handleiding, elektrische actuator
9. NACE MR 0175 op aanvraag



Handmatige poortkleppen



Toepassingen:

Petrochemische industrie: afgesneden controle over ruwe olie- en stoompijpleidingen.
Rioleringsbehandeling: slurry-pijpleidingen die onzuiverheden zoals vezels en pulp bevatten, met behulp van mesvormige poorten om onzuiverheden af ​​te snijden.
Power System: Boiler afvalwater, het openen en sluiten van het koelwatersysteem.
