Door de leiding van de leiding

Via Conduit Gate Valve is een poortklep met een full-pass flow kanaalontwerp. Wanneer de poort wordt geopend, wordt deze volledig gescheiden van het vloeistofkanaal en vormt het een vrijgelopen rechte stroomkanaal. De drukval is extreem klein (te verwaarlozen) wanneer de vloeistof erdoorheen gaat. Dit type klep is ontworpen voor vloeistofblokkering met volledige open/volledig gesloten en is niet geschikt voor stroomregeling.

Stroomkanaalontwerp

Structuur met volle boring: de binnenholte van het kleplichaam is consistent met de binnendiameter van de pijpleiding. Nadat de poort naar de bovenkant van de klepholte is getild, kan de vloeistof doorgaan zonder obstructie, waardoor turbulentie en energieverlies worden verminderd.
‌Bidirectionele afdichting: wanneer de poort contact opneemt met het afdichtingsoppervlak van de klepstoel, wordt bidirectionele cutoff bereikt door middel van gemiddelde druk of mechanische voorspanning, die geschikt is voor pijpleidingsystemen met voorwaartse of omgekeerde stroom.
‌
Belangrijke componenten

Bonnetverbinding: de motorkap en de kleplichaam zijn verbonden door boutflenzen (zoals ANSI -standaardflenzen), wat handig is voor demontage en onderhoud van afdichtingsmakkingen of interne componenten.
‌
Type poort:
‌Wedge-vormige enkele poort: de klepstoel wordt gedwongen om te worden geperst door de wighoek, die geschikt is voor schone media met gemiddelde en lage druk.
‌Parallel dubbele poort: de afdichtingsoppervlakfout wordt gecompenseerd door veren of mechanische wiggen, en deze is bestand tegen hoge druk en deeltjesbevattende media.
‌
Prestatievoordelen
‌Low Flow Resistance: De stroomweerstandscoëfficiënt in de volledig open status is alleen {{0}}}. 1 ~ 0.2, die geschikt is voor pijpleidingen over lange afstand of scenario's met een hoge stroomsnelheid.
‌ Hoge afdichting‌: het afdichtoppervlak is gelast met harde legering (zoals stelliet), met een hardheid van ‌HRC50 ~ 60‌, bestand tegen erosie en corrosie.

• Maten beschikbaar (nominaal): 2 "/DN50 tot 24 ''/DN600

• Werkdruk: 300 psi (21 bar) • BETEID TYPE: veerkrachtige wig

• Afwerking: Fusion Bonded Epoxy Coated Intern en External

• Verbindingen: flensdiameter en dikte volgens ANSI B16.1 Klasse 125, en 1092-2 pn10 of en 1092-2 pn16

• Specificaties: ontwerp en afmetingen voldoen aan AWWA C515.

• Kenmerken: vooraf ingestelde, roestvrijstalen stengel voor eenvoudige bevestiging van toezichtschakelaar

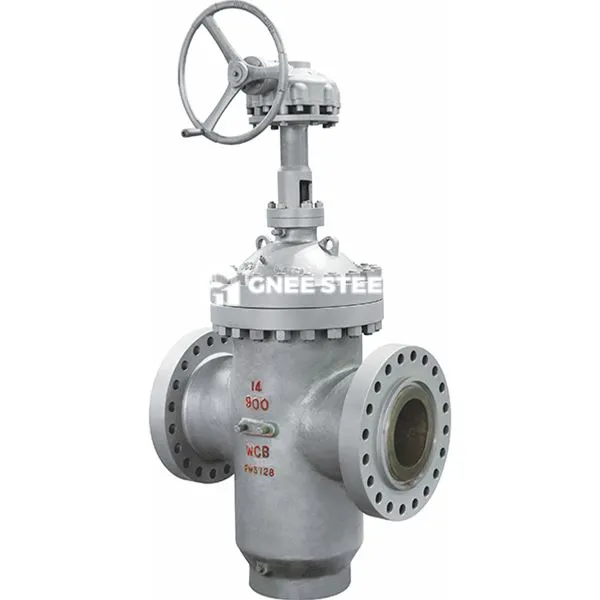

Door de leiding van de leiding



Toepassingen

Petrochemische industrie: inlaat- en uitlaatpijpleidingen van reactoren in olieverfijneenheden, geschikt voor zwavelhoudende olie- en gasmedia (NACE MR0175 gecertificeerde materialen zijn vereist).
Gemeentelijke watervoorziening en drainage: stedelijke watervoorziening trunkbuizen en rioolwaterzuiveringsinstallaties, met behulp van full-boring ontwerp om het verlies van het hoofd te verminderen.
Power System: Steam Pipe Network en Boiler Veedwaterpijpleiding, bestand tegen hoge temperatuur (minder dan of gelijk aan 425 graden) en hoge druk (PN6,4 MPa) omstandigheden.

Selectie- en bedieningsvoorzorgsmaatregelen

Aanpassing van de werkconditie: voor medium dat deeltjes bevat, heeft de parallelle dubbele poort + harde afdichtingstructuur de voorkeur om te voorkomen dat ze jammen.
Voor scènes met hoge temperatuur moet gegoten staal (WCB) of gesmeed staal (A105) kleplichaam worden geselecteerd en gekoppeld aan boutmateriaal met hoge temperatuur (zoals B7 -legeringsstaal).
Werkingspecificatie: het is verboden om lange tijd in een half open toestand te werken om te voorkomen dat hoge snelheidsvloeistof het afdichtoppervlak eroderen.
Het handgeschakelde operatiekoppel moet worden geregeld binnen ‌ minder dan of gelijk aan 200 n · m‌. Een versnellingsbak of elektrische actuator wordt aanbevolen voor hoge koppelscenario's.
