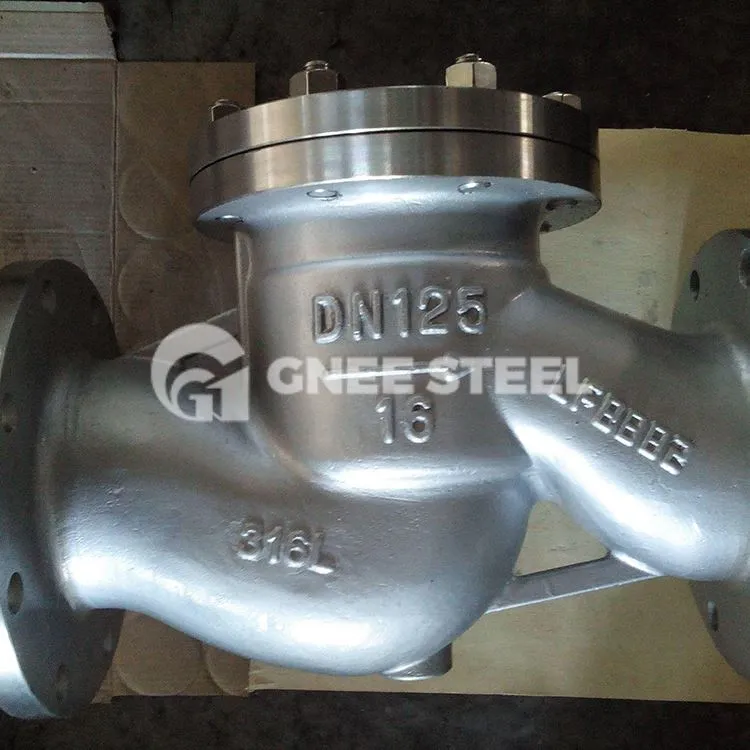

Terugslagklep bestaat hoofdzakelijk uit kleplichaam, klepdeksel, klepzitting, klepschijf, tuimelaar, pen, beugel en andere onderdelen. De klepschijf draait rond een pen die zich buiten de klepzitting bevindt. De achterkant van de klepschijf is vast geïnstalleerd aan het ene uiteinde van de tuimelaar via een verbindingsschroef en moer, en het andere uiteinde van de tuimelaar is scharnierend geïnstalleerd op de muurbeugel van de holte van het kleplichaam. De gemiddelde druk aan het inlaatuiteinde zorgt ervoor dat de klepschijf gaat draaien en openen, en de gemiddelde druk aan het uitlaatuiteinde en het eigen gewicht van de klepschijf zorgen ervoor dat de klepschijf sluit.
Belangrijkste parameterspecificatie:
Ontwerp en fabricage: terugslagklep van gegoten staal volgens BS 1868, ASME B16.34, API 6D
Inspectie en test: API598, API600 of API 6D
End Flange Dimension:ASME B16.5(for NPS≤24,ASME B 16.47 series B,API 605,ASME B16.47 A Series,MSS SP-44(for NPS>24)
BW-eindafmeting: ASME B16.25
Van aangezicht tot aangezicht en van begin tot eind:ASME B16.10
Druk-temperatuurwaarden: ASME B16.34
Wanddikte Afmeting: API 600,BS 1868
Productaanbod
Lichaamsmateriaal: koolstofstaal, roestvrij staal, gelegeerd staal, brons
Nominale diameter: 1/2 "~48" (DN15 ~ DN1200)
Eindaansluiting: RF,RTJ,BW
Drukbereik: Klasse 150 ~ 2500 (PN16 ~ PN420)
Werktemperatuur:-196ºC~+560ºC
Ontwerpstandaard
|
Ventielontwerp |
ANSI,ASME,API,DIN,JIS,BS,GB |
|
Beëindig de verbinding |
Flens, stomplas, socketlas |
|
Testen |
API6D, API598 |
Hoe installeer ik een terugslagklep?
Terugslagkleppen kunnen horizontaal of verticaal worden geïnstalleerd. Voordat u de terugslagklep installeert, moet u ervoor zorgen dat de stroompijl in de juiste richting staat. Indien verticaal geïnstalleerd, moet de stroompijl naar boven wijzen om vloeistof die door de leiding stroomt naar boven te laten stromen en te voorkomen dat de zwaartekracht deze terugtrekt en de watertoevoer vervuilt.
De volgende stappen begeleiden u bij het installeren van een terugslagklep:
Stap 1: Kijk in de klep
Zorg ervoor dat er niets vastzit in het klephuis. Als een klein voorwerp de terugslagklep binnendringt, kan dit ervoor zorgen dat de schijf vastloopt, waardoor alle waterstroom wordt verhinderd.
Stap 2: Duw de schijf weg van het zitoppervlak en controleer de werking ervan om er zeker van te zijn dat deze vrij kan bewegen.
Stap 3: Zorg ervoor dat de flensuiteinden geen bramen of randen hebben die een goede afdichting kunnen belemmeren.
Stap 4: Installeer de klep in de stroomrichting volgens de stroomrichtingpijl en zorg ervoor dat er stroomopwaarts een recht leidinggedeelte is van 3 keer de diameter.
Stap 5: Bij verticale installatie moet de stroomrichting naar boven zijn; bij horizontale installatie moet het kleppendeksel naar boven wijzen.
