De klepschijf van de terugslagklep voor hoge temperaturen is schijfvormig en roteert rond de roterende as van het klepzittingkanaal. Doordat het binnenkanaal van de klep gestroomlijnd is, is de stromingsweerstand kleiner dan die van de stijgende vlinderklep. Het is geschikt voor lage stroomsnelheden en onregelmatige veranderingen in de stroom. Voor toepassingen met een grote diameter is het niet geschikt voor pulserende stroming en zijn de afdichtingsprestaties niet zo goed als die van het heftype. Vlinderterugslagkleppen zijn onderverdeeld in drie typen: type met één schijf, type met dubbele schijf en type met meerdere halve schijven. Deze drie vormen zijn hoofdzakelijk verdeeld op basis van de klepdiameter. Het doel is om te voorkomen dat het medium de stroming of terugstroming stopt en de hydraulische impact verzwakt.
| Klepgrootte | 2″–36″ DN50–DN900 |
|---|---|
| Drukklasse | 150LB tot 600LB PN10 tot PN64 |
| Materialen | WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
| Ontwerp- en productienormen | API6D |
| Face-to-face-normen | ASME B16.10 |
| Normen voor flensafmetingen | ASME B 16.5, ASME B16.47, NL1092-1 |
| Normen voor druktests | API 598 (geen lekkage), API 6D |
| Testnormen voor brandveiligheid | API607 |
| Kwaliteits-/productcertificeringen | ISO9001, ISO14001, ISO18001 |
| Vluchtige emissies | ISO 15848-1, API 622 |
| NACE | NACE MR 0103 NACE MR 0175 |
| Opties voor klepbediening | – |
| Afsluitklasse | API 598 (geen lekkage), |
| Boring | Volledige boring |
| Procesverbindingstypen | Wafertype, Flenstype, |

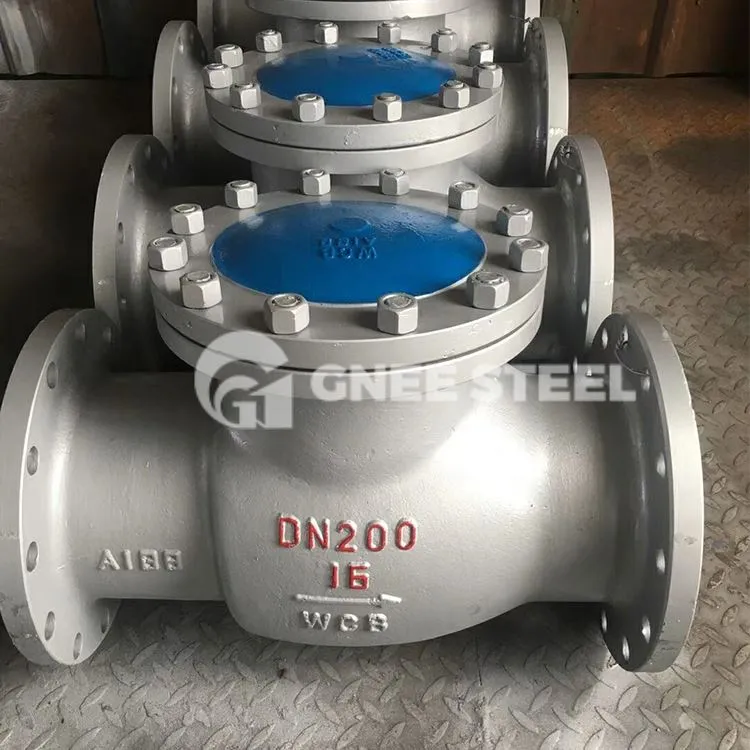

- terugslagklep op hoge temperatuur
- Voordelen van een terugslagklep op hoge temperatuur
1. Rechtdoor type, kleine middelgrote stromingsweerstand;
2. Onderhoud en reparatie zijn gemakkelijk en snel.
3. De middelste poort van de klep heeft een druk-zelfspannende afdichtingsstructuur. Hoe hoger de middendruk, hoe beter de afdichtingsprestaties;
4. Het openen en sluiten van de klep wordt gerealiseerd door de kracht van het medium. Wanneer het medium terugkeert, wordt het automatisch en snel gesloten.
5. Het afdichtingsoppervlak is gemaakt van een harde legering op Stelliet-kobaltbasis, die een hoge hardheid, corrosieweerstand, cavitatieweerstand, uitstekende krasbestendigheid heeft en de klep een lange levensduur heeft.
