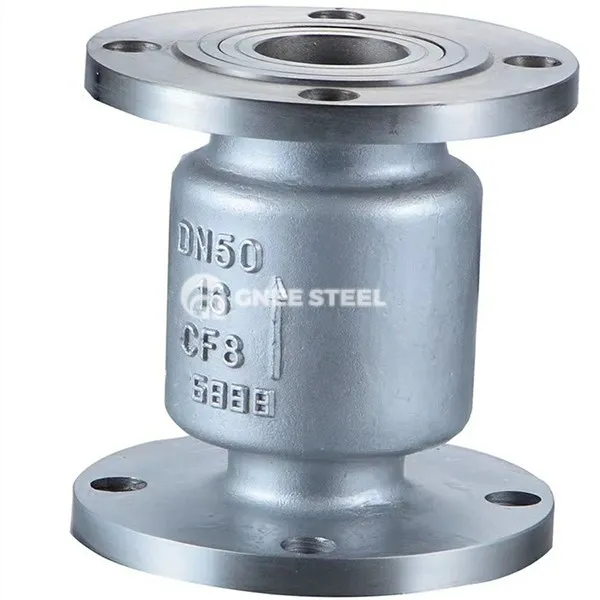

Veerbelaste terugslagklep Beschrijving
Spring geladen terugslagklep is een eenrichtingsklep die is gesloten met behulp van de veerkracht, waardoor het medium in één richting kan stromen en de omgekeerde achterstroom blokkeert. Het kernmechanisme is:
Forward Flow Opening: de middelgrote druk overwint de veerweerstand en duwt de klepschijf (zoals klepschijf, bal, enz.) Om te openen, waardoor een stroomkanaal wordt gevormd;
REVERVE FLOW SLUITING: Wanneer de middelgrote druk verdwijnt of de rugstroom optreedt, reset de veerkracht de klepschijf snel in de afdichtingspositie om de achterstroom te blokkeren.
De afsluitende actie -activeringsdruk (dwz breukdruk) hangt af van de veerstijfheid en de middelgrote werkomstandigheden.
Type en structuur
Classificatie door structuur:
Spring in-line type: de klepschijf is parallel aan de pijpleidingas, met een compacte structuur, geschikt voor pijpleidingen met kleine diameter (DN15 ~ 100 mm);
Spring Y Type: de klepschijf bevindt zich onder een bepaalde hoek ten opzichte van de pijpleiding, met lagere stroomweerstand en eenvoudig onderhoud. Het wordt vaak gebruikt in hogedruk- of frequente openings- en sluitingsscenario's;
Swing Spring Assisted Type: combineert scharnierende schijfschijf met veerbuffer om de afsluitende impact te verminderen en is geschikt voor pijpleidingen met grote diameter (DN200 ~ 1200 mm).
Key componenten:
Spring Materiaal: roestvrij staal (304\/316L) of legeringsstaal, corrosiebestendig en elastisch stabiel;
SEALENDE FORM: metalen harde afdichting (hoge temperatuur en hoge druk) of elastische zachte afdichting (PTFE\/grafiet), voldoen aan ANSI Klasse VI -lekkagestandaarden
Specificatie van de veerbelaste terugslagklep
|
Productnaam |
Industrie Spring Check Valve |
|||
|
Maat |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Verbinding einde |
schroefdrend |
|||
|
Standaard |
3a, din, sms, iso |
|||
|
Pakking |
Siliconen, EPDM, Viton |
|||
|
Operatie Way |
Handmatige, pneumatische en elektrische actuator |
|||
|
Maximale temperatuur |
10 bar |
|||
|
Werktemperatuur |
-10 diploma tot +120 diploma |
|||
|
Oppervlakte polijsten |
Ra minder dan of gelijk aan 0. 8μm |
|||
|
Verzendingsweg |
Door Express, door de lucht of over zee, als klantverzoek |
|||
|
Toepassingscope |
Zuivel, eten, bier, drank, apotheek, cosmetisch, water enz. |
|||

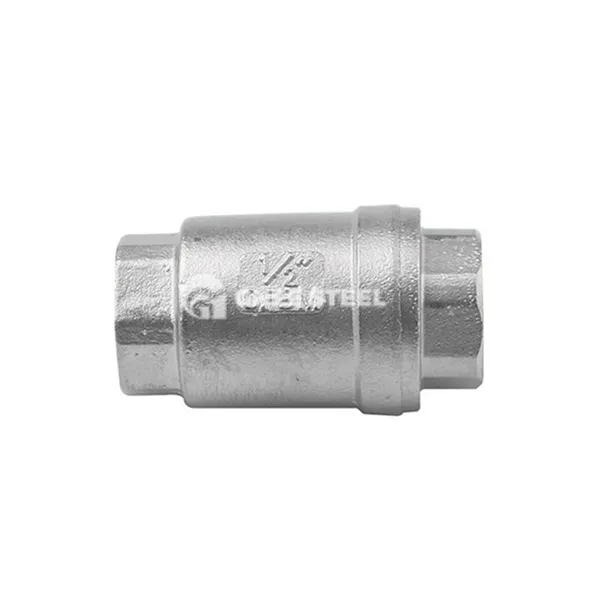

Veergeladen terugslagklep
Functies
Fast Response: Spring-geassisteerde sluiting verkort de reset-tijd tot minder dan 0. 5 seconden, waardoor het risico op waterhamer aanzienlijk wordt verminderd;
Hoge afdichting: de vooraf geladen veer verbetert de klemkracht tussen de klepschijf en de klepstoel en kan de rugstroom onder lage drukomstandigheden effectief voorkomen;
Ontwerp van lage stroomweerstand : de gestroomlijnde klepkanaalstructuur vermindert het drukverlies en het drukvalverlies is minder dan 3% (volledig open); Durability: de veer- en afdichtoppervlak zijn slijtvast en de levensduur kan 5 ~ 10 jaar bereiken (normale werkomstandigheden).
Toepassingen
HVAC System: voorkom koelwater of stoomrugstroom, bescherm waterpompen en ketels;
Petrochemisch procespijpleidingen: regelen de unidirectionele stroom van corrosieve media (zoals zuur- en alkali -vloeistoffen);
Hydraulisch transmissiesysteem: blokkeer de achterstroom van hydraulische olie om te voorkomen dat de actuator controle verliest;
Voedsel- en farmaceutische industrie: sanitair ontwerp (spiegelpolijsten) voldoet aan de behoeften van aseptische vloeistofcontrole.
