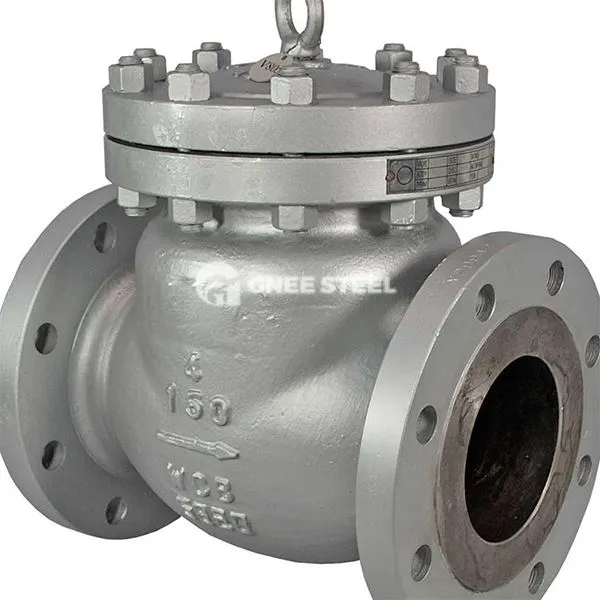

Drukafdichtingsklep Beschrijving
Drukafdichtingsklep is een klep die de afdichtingsprestaties verbetert door de eigen druk van het medium. Het is geschikt voor hoge druk, hoge temperatuur en corrosieve media -omstandigheden en wordt veel gebruikt in petrochemisch, vermogen en andere velden. Het kernontwerp maakt gebruik van de gemiddelde druk om het afdichtelement te duwen om nauw met de klepstoel te passen om een dynamisch afdichtingseffect te bereiken.
Kernstructuur en afdichtingsmechanisme
Belangrijke componenten:
Zelfafhankelijke klepdeksel: het neemt een metalen zelfbestendige afdichtingsstructuur aan. Hoe groter de druk, hoe belangrijker het afdichtingseffect.
Swingklep Disc: het wordt geopend en gesloten door een rocker -mechanisme. Het afdichtoppervlak kan worden gelast met op kobalt gebaseerde legeringen of ingelegd met materialen zoals polytetrluorethyleen (PTFE).
Elastische afdichtring: sommige modellen zijn uitgerust met redundante verpakking of balg om de afdichtingsbetrouwbaarheid te verbeteren.
Afdichtingsprincipe:
Wanneer u in de voorwaartse richting stroomt, duwt de medium druk de klepschijf om nauw contact op te nemen met de klepstoel om een zelfversterkte afdichting te vormen.
Bij het stromen in de omgekeerde richting sluit de klepschijf snel onder de werking van de zwaartekracht of veer om de terugstroom te voorkomen.
Specificatie van de drukafdichtingsklep
|
Uitvoeringsnormen |
APL, JIS, DIN, BS, ASTM, ANSI, GB, JB, NB, HG |
|
Drukbereik |
Class150 ~ Class2500LB (PN 16- PN420) |
|
Maatbereik |
NPS1/2 "tot NPS72" (DN15mm tot DN1800mm) |
|
Materiële reikwijdte |
A105, F91.F11.F22, F5A, F6, LF1LC2,12CR1MOV F36 F304.f316. F321H |
|
Materiële scope gietstukken |
WCB, LCB, LCC, WB36, WC6, C5, WC9, C12A, 20CRMOV, CF8, CF8M, 4A, 5A, 6 |
|
0 perate type |
Handmatig, elektrisch, pneumatisch, versnelling |
|
Kleptype |
Keerstationkleppen, poortkleppen, wereldkleppen, checkvalves |
|
Sollicitatie |
Power Plants, petrochemicaliën, raffinage, natuurlijke gangstallurgie |
|
Type verbinding |
Flens, lassen, draad, FM, BW, SW |
|
Aanpassing |
OEM/ODM/OSM/OBM |
Drukafdichtingsklep
Voordelen
- Hoogdrukaanpassingsvermogen:
Het kan de druk weerstaan tot klasse 2500 (ongeveer 42 MPa), geschikt voor langeafstandige olie- en gaspijpleidingen en raffinage-eenheden.
De zelfafzettingsstructuur presteert beter onder hoge druk en vereist geen continue externe druk.
- Hoge temperatuur en corrosieweerstand :
De kleplichaam is gemaakt van gegoten staal, roestvrij staal of legeringsstaal en het toepasselijke temperatuurbereik is -196 graad ~ +550 graad.
Het afdichtoppervlak kan worden gemaakt van gecementeerde carbide (zoals stelliet) of PTFE, die bestand zijn tegen zuur en alkali -corrosie.
- Lang leven en onderhoudsarme:
De klepschijfrocker is ontworpen met een limietapparaat om overmatige opening en afdichtingsfout te voorkomen.
De balg of metalen afdichtingsring vermindert de slijtage van de verpakking en breidt de onderhoudscyclus uit tot 3 keer die van gewone kleppen.
Toepassingen
- Petrochemische industrie : Backflow-bescherming van olieproducten op hoge temperatuur (minder dan of gelijk aan 425 graden) en vloeibare ammoniakpijpleidingen in eenheden met olieverfraffing.
- Power System: hogedruk eenrichtingsregeling van ketelstoompijpleidingen en kernkoelingswatersystemen.
- Farmaceutische producten en voedsel: sanitaire anti-verontreinigingsafdichtingen voor steriele vloeistofpijpleidingen.
