Enkele excentrieke wafer vlinderbeschrijving
De enkele excentrieke wafer vlinderklep is een klep die de vlinderplaat aandrijft om te roteren door de klepsteel te roteren om pijpleidingmedium aan-off of stroomregeling te bereiken. De kernfunctie is dat de klepstamas afwijkt van het midden van de vlinderplaat, waardoor een enkele excentrische structuur wordt gevormd, die de extrusiebestreiding tussen de vlinderplaat en de klepstoel effectief verspreidt.
Structureel
Vals body: cilindrisch ontwerp, korte axiale lengte, ingebouwde vlinderplaat, meestal gemaakt van roestvrij staal, koolstofstaal, enz.
Butterfly-plaat en klepsteel: de vlinderplaat is schijfvormig, vast verbonden met de klepstam en de klepstam is excentrisch ingesteld om de afdichting te optimaliseren.
Afdichtingsstructuur:
De afdichtring kan worden ingesteld op de vlinderplaat (zacht materiaal zoals polytetrluorethyleen), en de afdichting wordt bereikt door elastische vervorming;
Of een Z-vormige dwarsdoorsnede-klepstoel is ontworpen op het kleplichaam, afhankelijk van de middelgrote druk om de afdichting te helpen.
Wafer Connection: de klep is direct geklemd tussen de pijpflenzen door bouten en de structuur is compact.
Enkele excentrieke wafer vlinderspecificatie
Specificaties en dimensies
- Nominale diameter (DN): het gemeenschappelijke bereik is DN50 ~ DN1200;
- Drukniveau (PN): meestal PN6 ~ PN25;
- Applicable Temperatuur: het type zachte afdichting is in het algemeen -20 graad ~ 150 graden, en het metalen afdichtingstype kan zich aanpassen aan hogere temperaturen.
Functies
Structurele voordelen
Klein formaat, lichtgewicht, gemakkelijk te installeren en te onderhouden;
Gemakkelijk te bedienen, is slechts 90 graden rotatie vereist om volledig te openen/sluiten.
performance -kenmerken
Goodafdichting: door elastische klepstoel of middelgrote drukafdichting kan het zich aanpassen aan verschillende werkomstandigheden ;
Low Flow Resistance: de lineaire relatie tussen de opening van de vlinderplaat en de stroomsnelheid is goed, en de aanpassingsprestaties zijn uitstekend;
Durability: het dubbele excentrieke ontwerp vermindert het krabben tussen de vlinderplaat en de klepstoel en verlengt de levensduur van de dienst.
Beperkingen
De enkele excentrische structuur heeft nog steeds wat krassen tijdens het schakelproces. De toepasselijke scenario's zijn vergelijkbaar met die van de concentrische vlinderklep. Dubbele/drievoudige excentrieke typen zijn vereist voor hoge temperatuur en hoge druk.

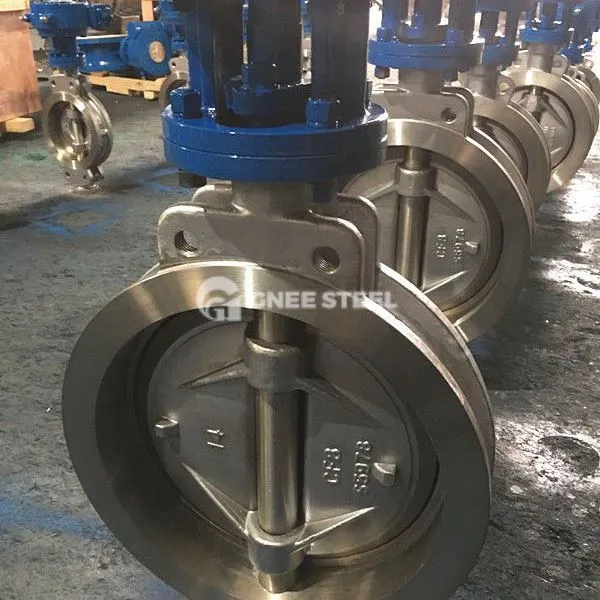

Gnee single excentrische wafer vlinder
Sollicitatie
Industriële pijpleidingen: vloeistofcontrole in petrochemisch, elektrisch vermogen, metallurgie en andere velden;
Bouwsystemen: regulering van water/gasmedium bij watervoorziening en drainage, HVAC;
Milieubescherming en waterbehandeling: stroomregeling in rioolwaterzuiveringsinstallaties en pompstations;
Voedsel en geneeskunde: Sanitair ontwerp is geschikt voor schoon medium transport.
Wat is het verschil tussen enkele excentrieke wafer vlinderventiel en dubbele excentrieke wafer vlinderventiel?
1. Structurele verschillen
Excentriek ontwerp
Enkele excentriciteit: alleen de klepstamas wijkt af van het midden van de vlinderplaat, zodat de bovenste en onderste uiteinden van de vlinderplaat en het contactoppervlak van de klepstoel de druk verspreiden, maar het kan de wrijving tijdens het schakelproces niet volledig elimineren.
Dubbele excentriciteit: op basis van enkele excentriciteit wijkt de klepstamas af van het midden van het kleplichaam (die twee excentrische afstanden vormt), en de vlinderplaat kan na opening snel loskomen van de klepstoel, waardoor de wrijving aanzienlijk wordt verminderd.
Afdichtingsstructuur
Enkele excentriciteit: zachte afdichtingen (zoals rubber, polytetrluorethyleen) worden meestal gebruikt en er wordt elastische vervorming vertrouwd om afdichting te bereiken.
Dubbele excentriciteit: het is compatibel met zachte afdichtingen of metalen afdichtingen (zoals roestvrij staal, carbide), waarvan de laatste bestand is tegen hoge temperaturen en een langere levensduur heeft.
2. Prestatievergelijking
| Voorwaarden | Enkele excentrieke wafer vlinder | Dubbele excentrieke wafer vlinderventiel |
|---|---|---|
| Wrijving en slijtage | Er zijn nog steeds krassen en duidelijke slijtage tussen de vlinderplaat en de klepstoel. | De vlinderplaat verlaat de klepstoel snel en de wrijving is sterk verminderd. |
| Drukweerstand | Geschikt voor lage druk (PN6 ~ PN16) | Kan een hogere druk weerstaan (PN16 ~ PN25) |
| Temperatuurbereik | Zachte afdichtingstype is over het algemeen kleiner dan of gelijk aan 150 graden | Metaal afgesloten type kan meer dan 400 graden bereiken |
| seal betrouwbaarheid | Vertrouwen op elastische vervorming voor afdichting, is de eis van de sluitingspositie laag | Positieafdichting (lijncontact), Sluiting vereist precieze positionering |
3. Toepassingsscenario's
Enkele excentrieke wafer vlinderklep: geschikt voor lage druk, normale temperatuur en schone gemiddelde omstandigheden, zoals waterbehandeling, watervoorziening en drainage van gebouwen, HVAC -systeem.
Dubbele excentrieke wafer vlinderklep: geschikt voor industriële scenario's met hoge temperatuur, hoge druk of medium dat deeltjes bevat, zoals petrochemische, elektrische stroom en metallurgische industrie.
4. Selectieaanbevelingen
Prioriteer enkele excentriek: wanneer de kosten gevoelig zijn, is het medium niet-corrosief en zijn de werkomstandigheden stabiel.
Prioriteer dubbele excentriek: moet zich aanpassen aan ernstige werkomstandigheden zoals frequente opening en sluiting, hoge temperatuur en hoge druk of lange levensduur.
