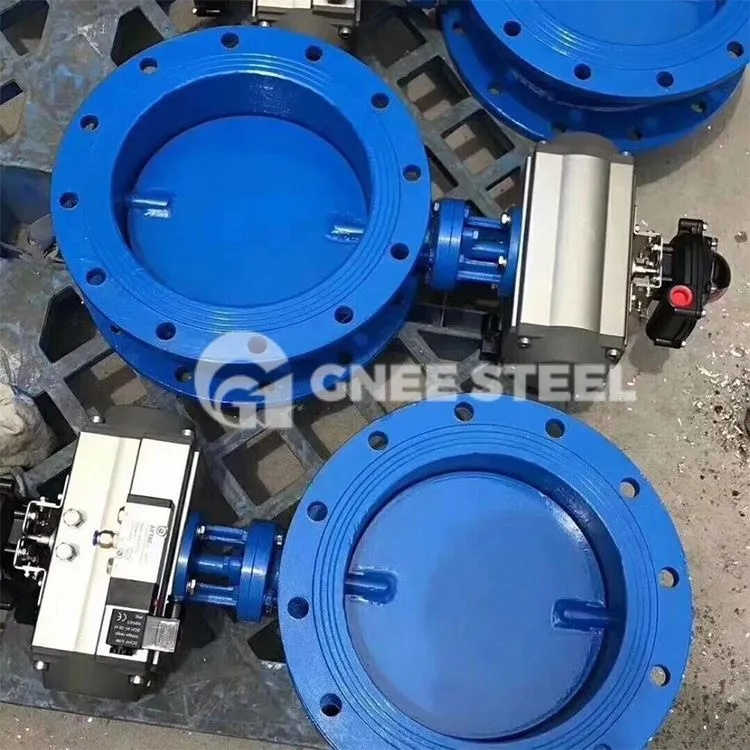

Pneumatische vlinderklep is een klep die bestaat uit een pneumatische actuator en vlinderklep. Het wordt veel gebruikt in de chemische industrie, papierproductie, kolenmijn, aardolie, medische behandeling, waterbescherming en andere industrieën. Omdat de pneumatische actuator op de vlinderklep is geïnstalleerd, kan de pneumatische vlinderklep zich aanpassen aan bepaalde risicovolle werkomstandigheden en de gevaren verminderen die kunnen worden veroorzaakt door handmatige bediening. Vooral op lagedrukpijpleidingen met grote en middelmatige diameter neemt het gebruik van pneumatische vlinderkleppen toe. Bovendien zijn pneumatische vlinderkleppen met een grote diameter zuiniger en betaalbaarder in vergelijking met andere kleppen.
|
Maatbereik |
Lichaams materiaal |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB enz. |
|
Drukclassificatie |
Schijfmateriaal |
|
Klasse150-Klasse600 PN6-PN100 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB enz. |
|
Beëindig de verbinding |
Materiaal zitting |
|
Flens (FF, RF, RJ), wafer, nok, stomplassen |
SS304 (L)+Grafiet, SS316 (L)+Grafiet, NBR, PTFE, EPDM, RPTFE |
|
Structuur stijl |
Stammateriaal |
|
Volledige poort, drievoudig excentrisch, dubbel excentrisch, concentrisch |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Actuatoropties |
Ontwerpstandaard |
|
Pneumatisch |
API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071 |
|
Temperatuurbereik |
Face-to-face standaard |
|
-29 graad ~800 graad |
ANSI B16.10, MSS SP-68, EN558-1, JIS B2002 |
|
Verbinding standaard |
Teststandaard |
|
Flensboren: ASME B16.5, ASME B16.47, EN1092 JIS B2220, GOST 12815 |
API598, EN12266.1, JIS B2003 |
- Werkingsprincipe van pneumatische vlinderklep
Pneumatische vlinderklep is een vlinderklep uitgerust met een pneumatische actuator ter vervanging van handmatige bediening. Het werkingsprincipe is om perslucht te gebruiken als krachtbron om de klepsteel te laten draaien, en de klepsteel drijft de schijfvormige vlinderplaat aan om te roteren. De uitgangspositie van de vlinderplaat wordt bepaald op basis van de werkelijke behoeften. De vlinderplaat roteert vanuit de beginpositie. Wanneer de vlinderplaat draait Wanneer de vlinderklep 90 graden draait met het kleplichaam, bevindt de pneumatische vlinderklep zich in een volledig open toestand. Wanneer de vlinderklep met het kleplichaam naar 0 graden of 180 graden draait, bevindt de pneumatische vlinderklep zich in een gesloten toestand.
De pneumatische actuator van de pneumatische vlinderklep draait relatief snel en raakt zelden beschadigd door vastlopen tijdens het uitvoeren van de actie. De pneumatische vlinderklep kan worden gebruikt als afsluitklep, of kan worden uitgerust met een klepstandsteller om de regeling en controle van het medium in de pijpleiding te realiseren.
- Pneumatisch bediende vlinderklep
