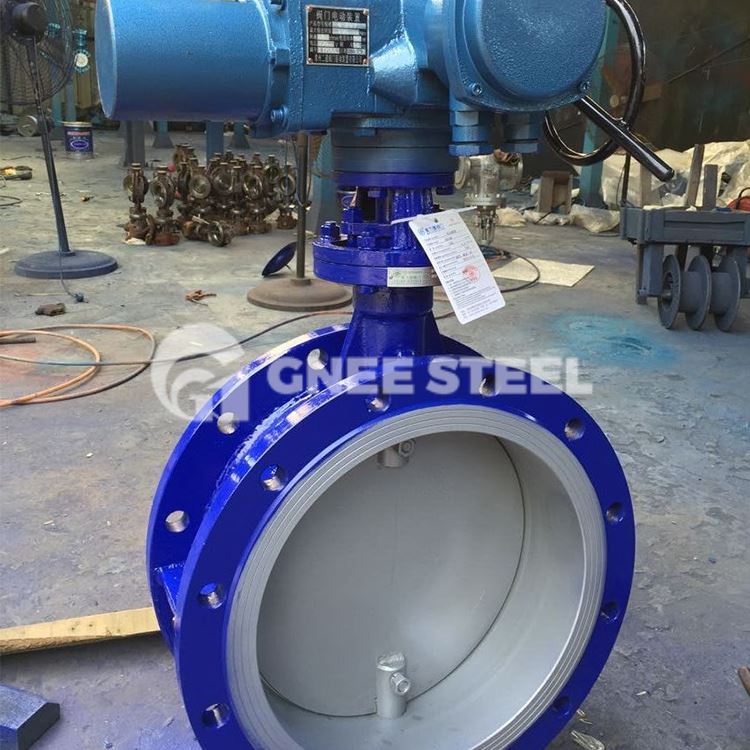

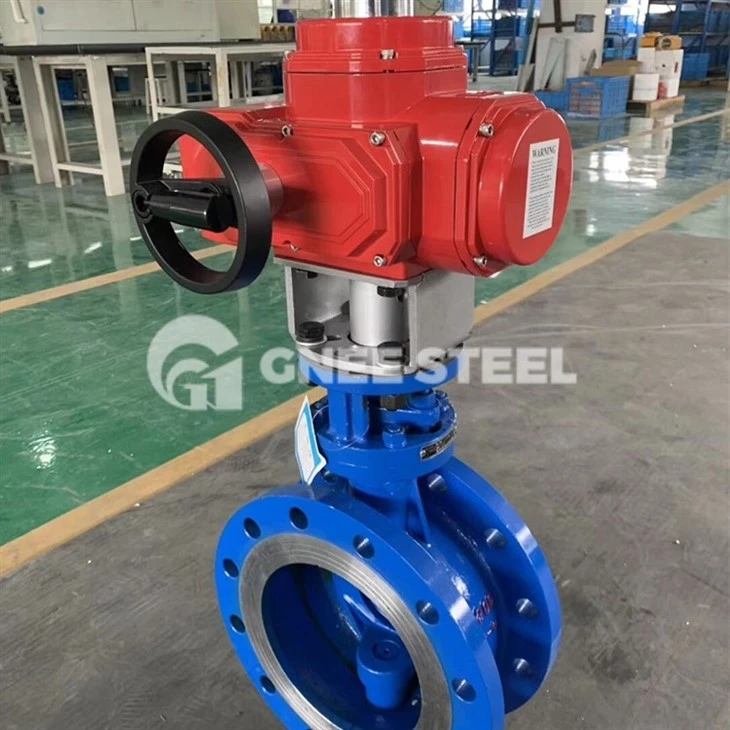

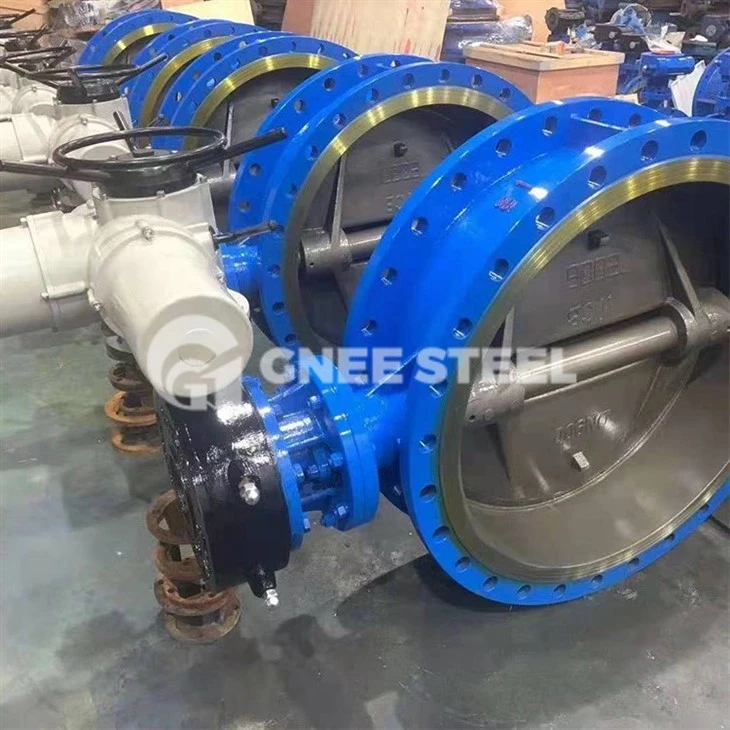

Elektrische vlinderklep Beschrijving
De vlinderklep heeft de kenmerken van een eenvoudige structuur, een klein puntvolume, een laag gewicht, een laag materiaalverbruik, een kleine installatiegrootte, snel schakelen, een heen en weer gaande rotatie van 90 graden en een klein aandrijfkoppel. Het wordt gebruikt om het medium in de pijpleiding af te sluiten, aan te sluiten en te regelen. Het heeft goede stroomregeleigenschappen en afsluitafdichtingsprestaties.
| Ontwerp standaard | API 609 ASME B16.34 |
| Structurele lengte | ASME B16.10, GBT 12221 |
| Aansluitend uiteinde | ASME B16.5, ASME B16.47, ASME B16.25, GB/T 9113 |
| Teststandaard | API 598,IS0 5208GB/T 26480GBT 13927 |
| Nominale diameter | NPS 2" - 48DN50- DN1200 |
| Bedrijfstemperatuur | -46 - 250 graad |
| Nominale druk | KLASSE 150 - 600 (PN20- PN1001 |
| Materiaal | Hoofdmateriaal: A216 WCB,WCC; A217 WC6,WC9,C5,C12,C12A, CA15; A351 CF8, CF8M, CF3, CF3M, CF8C, CN3MN, CK3MCUN, CN7M; A352LCB,LCC; A494 CW-6MC,CU5MCUC,M35-1; A890 4A(CD3MN) 5A(CE3MN), 6A(CD3MWCuN), enz. |
Besturingsprincipe van elektrische vlinderklep
Het regelprincipe van de elektrische vlinderklep is het regelen van het schakelen van de klepschijf via een motor om de stroomregeling van vloeistof of gas te bereiken. Het specifieke controleprincipe is als volgt:
1. Motorbesturing:
Elektrische vlinderkleppen worden bestuurd door motoren, meestal met behulp van gelijkstroommotoren of wisselstroommotoren. Volgens het stuursignaal draait de motor om de klepschijf te openen en te sluiten, waardoor de grootte van het vloeistofkanaal verandert.
2. Stuursignalen ontvangen:
Elektrische vlinderkleppen ontvangen externe stuursignalen, meestal elektrische signalen of pneumatische signalen. Elektrische signalen zijn meestal analoge signalen (zoals 4-20mA) of digitale signalen (zoals 0-5V), en pneumatische signalen zijn meestal luchtdruksignalen.
3. Positiefeedback:
Elektrische vlinderkleppen zijn meestal uitgerust met een positiefeedbackapparaat om de positie-informatie van de klepschijf terug te koppelen. Veelgebruikte positiefeedbackapparaten zijn onder meer roterende positiesensoren of Hall-sensoren. Het positiefeedbackapparaat stuurt de positie-informatie van de klepschijf terug naar het besturingssysteem om een nauwkeurige klepregeling te bereiken.
4. Controlesysteem:
Het besturingssysteem van de elektrische vlinderklep berekent het aandrijfbesturingssignaal van de motor via een besturingsalgoritme op basis van het ontvangen stuursignaal en het positiefeedbacksignaal, en regelt de rotatierichting en snelheid van de motor om de openings- en sluitingsregeling van de klep te bereiken schijf.
Samenvattend is het besturingsprincipe van de elektrische vlinderklep het ontvangen van externe besturingssignalen en positiefeedbacksignalen via het besturingssysteem, en het berekenen van het aandrijfbesturingssignaal naar de motor, waardoor het openen en sluiten van de klepschijf wordt geregeld en een vloeistofstroom wordt bereikt. regulatie.
