Vlinderkleppen op hoge temperatuur

Butterfly -klep met hoge temperatuur is een klep die is ontworpen voor media met hoge temperatuur (groter dan of gelijk aan 3 0 0 graden). Het kan de aan-off of stroomregeling van pijpleidingsvloeistof realiseren door de vlinderplaat rond de klepas te roteren (0 ~ 90 graden). Het is geschikt voor scènes op hoge temperatuur zoals metallurgie, kracht en chemische industrie. De kernfuncties zijn omvatten:

Cut-off en throttling: de mediumstroom wordt geregeld door de schijfvormige vlinderplaat te roteren. De stroomweerstand is klein wanneer deze volledig open is, wat geschikt is voor grote stromingssystemen.
‌ Hoge temperatuurbestendig ontwerp: het hanteert speciale materialen, thermische isolatiestructuur en warmtedissipatietechnologie en kan stabiel werken in een omgeving boven 600 graden voor een lange tijd.

Kernstructuur en ontwerp
‌ Hoge temperatuuraanpassingsstructuur:

Kleplichaam en vlinderplaatmateriaal: staal met hoge temperatuur, 316L roestvrij staal of duplexstaal worden gebruikt, die bestand zijn tegen oxidatie met hoge temperatuur en thermische spanningsvervorming.
‌ -insulatiecomponenten:
Isolatieflenzen en isolatiekussens worden ingesteld op de klepasaansluiting om warmtegeleiding te blokkeren (zoals foutbehandeling in het gepatenteerde ontwerp).
Het uitgebreide klepasontwerp vermindert het thermische stralingseffect van hoge temperatuur op de aandrijfcomponenten.
‌Radiator ‌: een radiator wordt aan de buitenkant van het kleplichaam toegevoegd om de lichaamstemperatuur van de klep te verlagen door luchtconvectie of geforceerde koeling. ‌

Afdichttechnologie ‌ ‌: ‌

Uitbreidingsafdichtingsstructuur ‌ ‌: ‌ De gepatenteerde U-vormige afdichtingsrubberring werkt samen met de expansieruimte om vervorming op hoge temperatuur te compenseren door perslijtage te injecteren om de slijtage van het afdichtoppervlak te verminderen. ‌

Multi-laags metalen harde afdichting ‌ ‌: Het afdichtingsoppervlak van de vlinderplaat is gelast met wolfraamcarbide of stellietlegering, die bestand is tegen slijtage aan hoge temperatuur (minder dan of gelijk aan 650 graden). ‌
Aandrijfmodus ‌: ‌-ondersteuningshandleiding, elektrische of pneumatische regeling, en de elektrische actuator heeft een ingebouwde isolatielaag, die geschikt is voor externe werking op de hoge temperatuur.

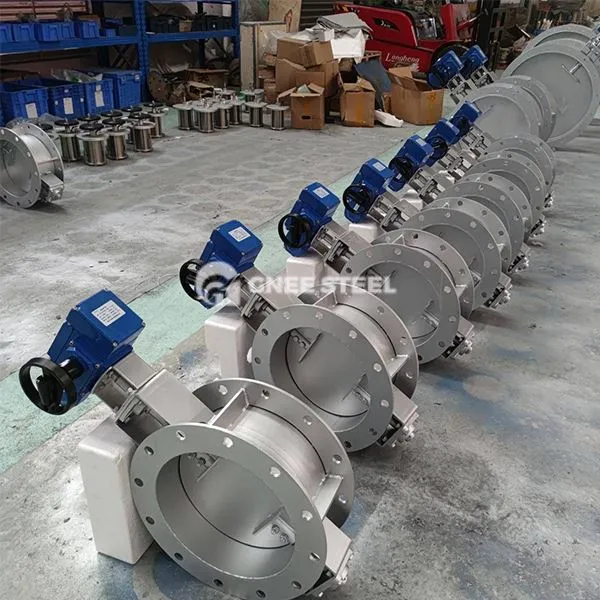

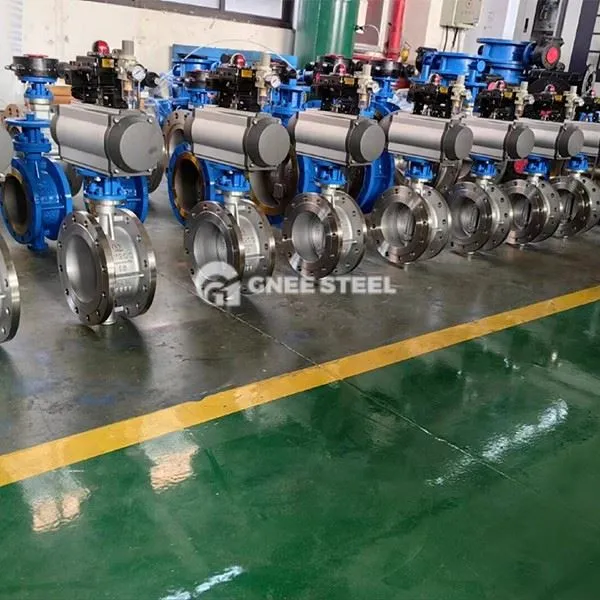

Vlinderkleppen op hoge temperatuur



Toepassingen

Metallurgische industrie: hoogovenpijplijn, hoogtemperatuur rookgasstofverwijderingssysteem.
Power Industry: Boiler Steam Pipeline, afvalwarmteverstelsysteem.
Petrochemische industrie: olie- en gastransport op hoge temperatuur in scheureenheid, warmtemediumregeling in reactor.
Milieubeschermingsveld: hoge temperatuur gipslurry-aanpassing bij desulfurisatietoren, rookgasbehandeling in verbrandingsoven.
