Gietijzeren ingekleurde vlinderkleppen Beschrijving
Gietijzeren lug vlinderklep is gemaakt van grijs gietijzer (HT200/HT250) of ductiel ijzer (qt 450-10) en is geïnstalleerd via een lugflensaansluiting. De vlinderplaat roteert 90 graden rond de klepas om middelgrote opening en sluiting of stroomregeling te bereiken.
De kernstructurele kenmerken omvatten:
LUG-ontwerp: boutgaten zijn symmetrisch verdeeld aan beide zijden van de kleplichaam, die direct is verbonden met de pijpleidingflens, waardoor de omslachtige boutpenetratie van de vlinderklep van het wafer-type wordt vermeden, waardoor de installatie-efficiëntie en de afdichtingsstabiliteit wordt verbeterd.
Afdichtsysteem:
Soft afdichtingstype: EPDM/NBR rubberen klepstoel, lekniveau bereikt ANSI VI, geschikt voor lage drukmedia zoals water en lucht.
Type harde afdichting: vlinderplaat is gelast met roestvrij staal of wolfraamcarbide, met een temperatuurweerstand van 425 graden, geschikt voor media met een hoge temperatuur die deeltjes bevat.
Gietijzeren ingezongen vlinderkleppen specificatie
|
Item |
Gegoten vlinderkleppen van het type stalen lug |
|||
|
Stroom |
Elektrische actuator |
|||
|
Poortgrootte |
2"~16" |
|||
|
Structuur |
VLINDER |
|||
|
Type verbinding |
OEM |
|||
|
Materiaal |
Gegoten staal, gietijzer |
|||
|
Schijfmateriaal |
Roestvrij staal |
|||
|
Productie |
Henan, China |
|||
|
Garantie |
1 jaar |
|||
|
Type verbinding |
Wiel, wafel |
|||
|
Werkdruk |
ANSI Klasse 150, Klasse 300 |
|||
|
Controlemodus |
Aan/uit type of reguleringstype |
|||
|
Spanning |
DC12 ~ 24V (± 10%), AC 110-220 V, 50/60Hz |
|||
Toepassingen en voordelen
- Gemeentelijke engineering: stroomcontrole van stedelijke watervoorziening en afwateringsnetwerkbroeklijnen. DN groter dan of gelijk aan 300 modellen zijn mainstream geworden vanwege de uitstekende trillingsweerstand van LUG -verbindingen.
- Industriële systemen: koelwatercirculatie in chemische fabrieken, lagedruk stoompijpleidingregulatie in thermische energiecentrales, hard afgevoerde modellen zijn resistent tegen deeltjeserosie.
- Brandbeveiligingspijpleidingen: VOORDIEN aan GB5135.6 -normen en voldoen aan de behoeften van snel openen en sluiten van brandpompruimtes.
Core Voordelen:
- Eenvoudige installatie: winderglanges zijn direct vastgebout, waardoor de installatietijd met 50% wordt verkort in vergelijking met vlinderkleppen van het wafer-type.
- Lage onderhoudskosten: het kleplichaam is met epoxy gespoten (ra kleiner dan of gelijk aan 3,2 μm), en de levensduur van de corrosieweerstand is meer dan 15 jaar.

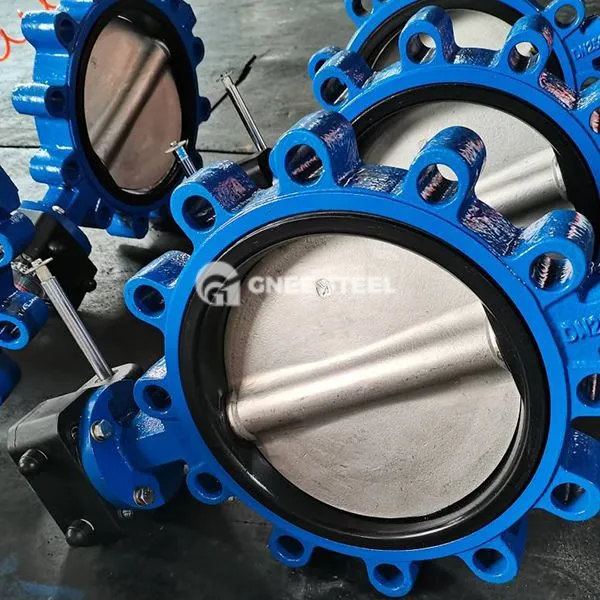

Gietijzeren ingekleurde vlinderkleppen
Selectie aanbevelingen:
Merende watervoorziening/brandbeveiligingssysteem: DN 100- DN300 Soft SEAL-modellen (zoals D341X -10) hebben de voorkeur, die goedkoop hebben en voldoen aan ANSI VI-kwaliteitsvereisten voor afdichtingsprestaties.
Chemisch medium dat deeltjes bevat: geschikt voor modellen met harde afdichting (zoals D343H -16 C), klepplaat gelast roestvrij staal, slijtvastheid verhoogd met 50%.
