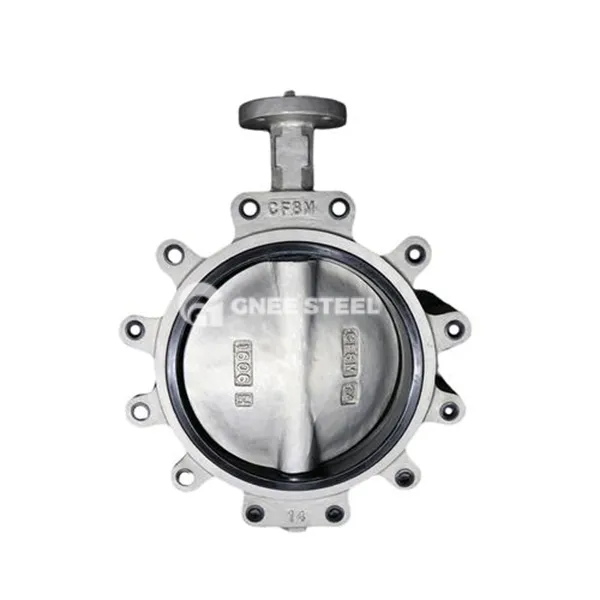

Volledige wieltype vlinderklep

Volledige lug vlinderklep is een vlinderklep verbonden met de pijpleiding door de flensstructuur. De kleplichaam is ontworpen met nokken eromheen en wordt direct op de pijpleidingflens bevestigd met bouten. Het heeft zowel de compactheid van de wafer vlinderklep als de stabiliteit van de flensvlinderventiel. Het kernontwerp omvat:

‌Connection -methode‌:
Type gat (een type): de lip is een door boutgat. Bij het installeren zijn lange bouten nodig om de flenzen aan beide zijden door te dringen, wat geschikt is voor conventionele werkomstandigheden.
‌Internaal draadtype (LT -type): de lip heeft interne schroefdraden en is verbonden met de pijpleidingflens door korte bouten, wat het risico op boutkruip vermindert en de afdichtingsleven met 30%~ 50%verlengt.
‌Vals lichaamsmateriaal ‌: gegoten staal (WCB/LCB), roestvrij staal (304/316) of duplex staal, geschikt voor NPS 2 "~ 40" (DN50 ~ DN1000) kaliber.
‌ SEALSEN STRUCTUUR ‌:
‌Three-dimensionale excentrieke metalen afdichting‌: vlinderplaat en klepstoel zijn gelast met stellietlegering, temperatuurweerstand kleiner dan of gelijk aan 600 graden, drukweerstand tot klasse 600 (PN100).
‌Elastische afdichting‌: vlinderplaat is ingebed met PTFE- of EPDM -afdichtring, het lekniveau bereikt vi, geschikt voor -20 graad ~ 150 graden werkomstandigheden‌.



Volledige wieltype vlinderklep



Selectiepunten

SEAL Type:
Schoon water/lucht: EPDM Soft SEAL heeft de voorkeur, wat de kosten met 40%verlaagt.
Hoge temperatuur/corrosieve media: stelliet harde afdichting is geselecteerd, die een deeltjeserosiebestendigheid heeft die groter dan of gelijk is aan 10 jaar.
Drive -modus:
NP's kleiner dan of gelijk aan 12 "(DN300) met turbinebox (koppel kleiner dan of gelijk aan 500n · m), NP's groter dan of gelijk aan 14" met pneumatische actuator (koppel groter dan of gelijk aan 2000n · m).
Installatie voorzorgsmaatregelen

Flensuitlijning: afwijking moet kleiner zijn dan of gelijk aan 1 mm, en bouten moeten diagonaal worden vastgedraaid (aanbevolen voorlaad: koolstofstalen bouten 80 ~ 120n · m).
Stroomrichtingregeling: wanneer horizontaal wordt geïnstalleerd, moet de klepsteelas verticaal zijn voor de grond om middelgrote afzetting te voorkomen en te dragen op het afdichtingsoppervlak.
