Flense drievoudige offset vlinderventiel

Flenzende drievoudige offset vlinderventiel is een krachtige klep die flensverbinding en driedimensionale excentrische structuur combineert, ontworpen voor hoge temperatuur en hoge druk, corrosieve media en harde werkomstandigheden. Het kernfunctie is om nullekkage en een lange levensduur te bereiken door middel van structurele innovatie, het volgende is een gedetailleerde analyse:

1. Kernstructurele kenmerken
Driedimensionaal excentriek ontwerp:
De eerste excentriciteit: de stengelas wijkt af van het midden van de vlinderplaat, die de wrijving en slijtage van het afdichtingsoppervlak vermindert tijdens het openen en sluiten.
Tweede excentriciteit: de stengelas wordt gecompenseerd van de middellijn van de pijp en vormt een zelfaankstingskracht om het afdichtingseffect te verbeteren.
Derde excentriciteit: het afdichtingsoppervlak neemt het conische afgeschuind ontwerp aan, alleen bij het sluiten van het vlinderplaat en contact met de klepstoel, om nullekkage van metalen harde afdichting te bereiken (leksnelheid kleiner dan of gelijk aan 10 ppm).
Flensaansluiting:
De kleplichaam en pijpleiding worden vastgesteld door flensbouten om een ​​stevige verbinding en gemakkelijke demontage en onderhoud te garanderen.
Het flensafdichtingsoppervlak kan worden opgedoken met harde legering of flexibele grafietcomposietlaag om zich aan te passen aan hoge temperatuur en hoge druk.
2. Prestatievoordelen
Afdichting en drukweerstand:
Bidirectionele afdichting: de kegelhoek van het afdichtingsoppervlak is kleiner dan de wrijvingshoek, die de impact van omgekeerde druk kan weerstaan ​​en geschikt is voor frequente openings- en slotscenario's.
Drukbeoordeling tot klasse 600 (PN100), temperatuurbereik bedekken -196 graad ~ +600 graad.
Lang leven en onderhoudsarme:
De levensduur is meer dan 100, 000 Openingen en sluitingen, geen elastische afdichtingsproblemen en onderhoudsintervallen van 3-5 jaar.
Het afdichtingsoppervlak is gemaakt van gecementeerde carbide -overlay (zoals stelliet) of metalen gelamineerde structuur, die bestand is tegen slijtage en schuren.

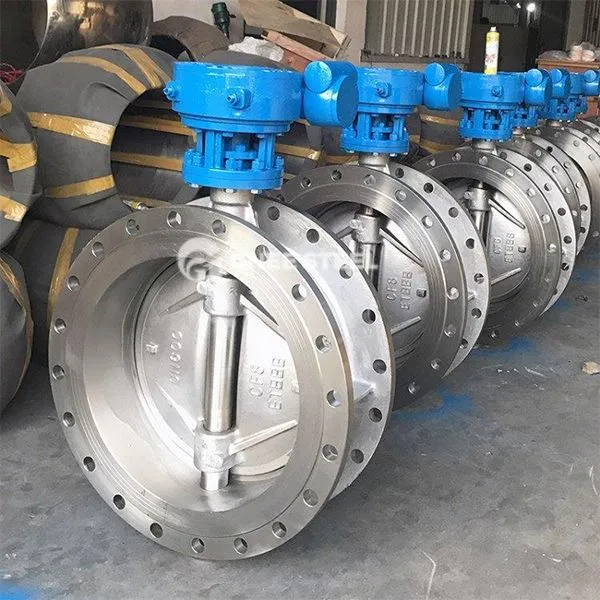

Flense drievoudige offset vlinderventiel
