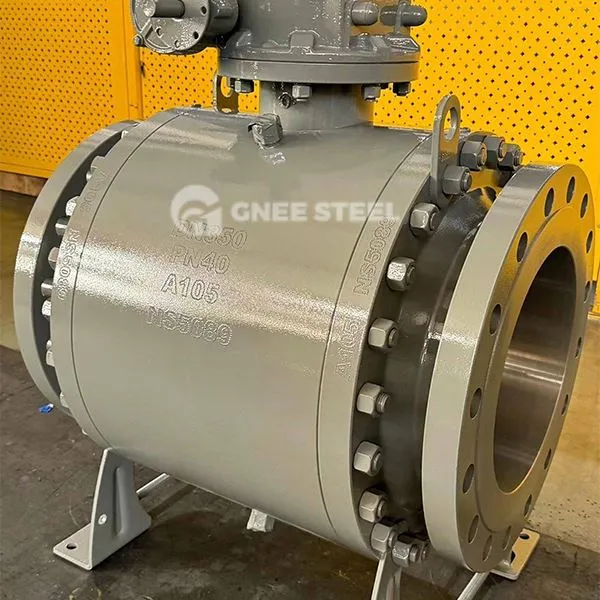

Op tap gemonteerde kogelkraan met gedeeld lichaamBeschrijving
Gedeelde-kogelkranen met behuizing ontlenen hun naam aan de tapstructuur geïntegreerd in het kleplichaam, waardoor ze een kritische zijnafsluiter-afsluitklepin industriële besturingssystemen. Vergeleken met andere typen kogelkranen bieden gesplitste-kogelkranen met behuizing unieke structurele voordelen, waardoor een uitstekende wordt gegarandeerdafdichtingsprestaties en duurzaamheid onder veeleisende omstandigheden zoals hoge druk, extreme temperaturenen andere zware gebruiksomstandigheden.
Structurele kenmerken
1. Ontwerp van tapsteun
De bal wordt aan beide zijden gefixeerd door tappen (korte schachten) geïntegreerd in het kleplichaam, in tegenstelling tot de vrij-zwevend ontwerpvan conventionele kogelkranen.
De tappen dragen de gemiddelde druk, waardoor overmatig contact van de bal-met- de zitting wordt voorkomen en de slijtage wordt verminderd, waardoor de levensduur wordt verlengd.
2. Bidirectionele afdichting
Typisch voorzien van bidirectionele afdichting, waardoor betrouwbare prestaties worden gegarandeerd, ongeacht de stroomrichting.
De stoelen zijn ontworpen als veer-belaste of zelf-afdichtende constructies, waardoor drukschommelingen en temperatuurveranderingen worden opgevangen.
3. Grote-diameter en hoge-drukaanpassingsvermogen
Verkrijgbaar in de maten vanaf DN50 tot DN1200 (2" tot 48") of groter, met drukwaarden die bedekkenKlasse 150 tot Klasse 2500 (PN16 tot PN420).
De tapsteun verdeelt de middendruk, waardoor het geschikt is voor hoge-druk, hoge- temperatuur of corrosieve mediatoepassingen.
4. Brand-veilig ontwerp
Zitplaatsen combineren vaak metalen en zachte afdichtingen (bijv. PTFE). Bij brand vormt het metalen onderdeel een noodzegelom lekkage te voorkomen.
Op tap gemonteerde kogelkraan met gedeeld lichaamSpecificatie
Ontwerpstandaard: API, ASME, EN, ISO, JIS, DIN, BS, GB
Maatbereik: NPS3/8''-32'' (DN10-DN800)
Drukwaarde: 150-1500LB, 1,0-25,0Mpa, JIS10-100K
Eindverbinding: Flens, SW, NPT, BW, Wafer
Bediening: hendel, versnelling, elektrische, pneumatische actuator, blote as, enz.
Voordelen:
Onderhoud-Vriendelijk
Als de klep defect raakt, hoeven pijpleidingarbeiders niet langer te snijden en te lassen-besparing 80% van de reparatietijd.
Verbeterde afdichting
De ontwerp met dubbele-flens met gespecialiseerde pakkingen vermindert het risico op lekkage met 70% vergeleken met standaard kogelkranen.
Hoog aanpassingsvermogen
De gesplitste-body-installatie-functie maakt het ideaal voor ruimte-beperkte pijplijnretrofitprojecten.
Op tap gemonteerde kogelkraan met gedeeld lichaam
Neem contact met ons op voorGesplitste op tap gemonteerde kogelkraan:sale@gneetube.com
