Geschroefde kogelventiel beschrijving
Geschroefde kogelventiel is een roterende klep met een bal als het openings- en slotgedeelte. Het kan het pijpleidingmedium afsnijden of circuleren door 90 graden te roteren. De verbindingsmethode met de pijplijn is schroefdraad (interne thread of externe thread). De kerncomponenten omvatten kleplichaam, bal, klepstoel en afdichtingsmaterialen (zoals polytetrluorethyleen). Sommige hogedrukmodellen gebruiken keramische materialen om de slijtvastheid te verbeteren.
Classificatie en type
BY-verbindingsmethode internale draadbalklep: de kleplichaam heeft schroefdraden binnen, die geschikt is voor pijpleidingen met een kleine diameter lage druk. Externe draadkogelventiel : de kleplichaam heeft externe schroefdraden aan beide uiteinden, die gemakkelijk te installeren is en betrouwbaar afdichting heeft. By functionele structuur Dee-wegen schroefdraadsklep: het heeft drie kanalen voor gemiddelde afleiding, samenvloeiing of stroomrichting, die vaak wordt gebruikt in laboratoria of complexe pijpleidingssystemen. Hoge druk interne draadkogelventiel: de werkdruk kan 80MPa bereiken, en het heeft een automatische drukverhinderingsfunctie, die geschikt is voor hogedruk scènes zoals chemische industrie, olie- en gaswinning
Geschroefde kogelventielspecificatie
|
Maat |
1/4'' - 4'' |
|
Materiaal dat we kunnen doen |
304 304 l 316 316 l cf8 cf8m cf3 cf3m |
|
Materiaal op voorraad |
ASTM A351 CF8 (304), ASTM A351M CF8M (316) |
|
Draad |
BS21 (BSPT & BSPP), ANSI/ASME B1.20.1 (NPT), DIN2999 (R/RP), JIS B 0203/2 (PT), KS B0221/2 (PT), ISO 228-1, ISO {10}}, Etc .. |
|
Ontwerpstandaard |
API 608 |
|
Inspectienorm |
API 598, EN12266 |
|
Testen |
100% lektests |
|
Beoordeling |
1000PSI |
|
Temperatuur |
-20 diploma tot +150 diploma |
|
Stroom |
Handmatig bediend, vergrendelingshandgreep acceptabel. |
|
Hanteer de kleur van de mouw |
Blauw, geel, rood voor selectie |
|
Oppervlak |
Beitsen en pellen |
|
Model |
Kogelklep |
|
Verbinding |
Vrouwelijke draad |
|
Vorm |
Gelijkwaardig |
|
Sollicitatie |
Geschikt voor lucht, aardgas, olie, stoom, water enzovoort. |
|
Leveringsgegevens |
Volgens de hoeveelheden en specificaties van elke bestelling |
|
Een complete voorraad om snelle leveringen te bieden voor kleine bestellingen. |
|
|
Normale levertijden zijn van 30 tot 50 dagen na ontvangst van de aanbetaling |
|
|
Steekproef |
Bied gratis monsters en goederen verzameld. |
|
OEM en ODM |
Geaccepteerd en professioneel. Tekening of ontwerpen van de kopers zijn beschikbaar |
|
Materiële testrapport |
is op verzoek beschikbaar bij het plaatsen van de bestelling. |

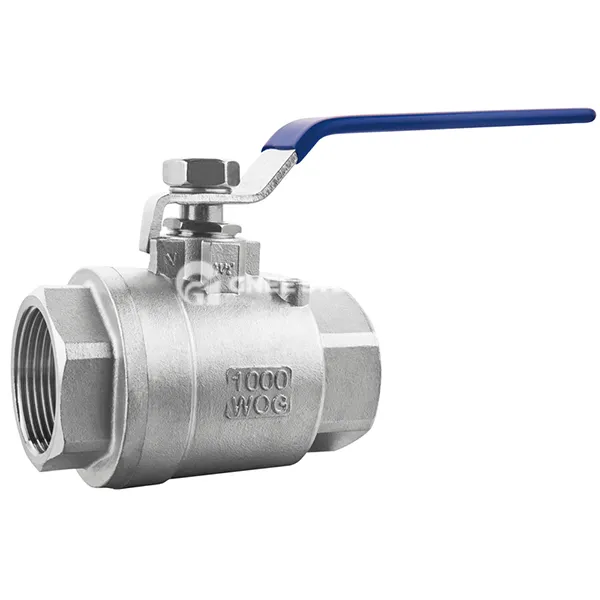

geschroefde kogelklep
Functies
Performance Voordelen:
Compacte structuur, lichtgewicht, flexibele werking en snel openen en sluiten;
Goede afdichting, met behulp van polytetrluorethyleen of keramische materialen, geschikt voor vacuüm en corrosieve media;
Hogedrukmodellen ondersteunen automatische drukverlichting en de klepstoel wordt gescheiden van de bal onder abnormale druk om de veiligheid te waarborgen.
Special Design:
Keramische kogelvensters hebben uitstekende slijtvastheid en zijn geschikt voor omstandigheden met een hoge draag;
Externe kogelkleppen met schroefdraad hebben een precieze draadontwerp, stevige verbinding en ondersteunen verschillende specificaties (zoals 2 punten, 3 punten, enz.).
Toepassingen
Industriële scenario's : chemische, aardolie- en aardgaspijpleidingssystemen, gebruikt voor middelgrote afsluiting of stroomcontrole; People's Livelihood Areas: huishoudelijke watervoorziening, laboratoriumvloeistofverdeling, scenario's die snel openen en sluiten of stromingsregulering vereisen; Speciale industrie: elektriciteit (koelwatersysteem), voedsel en medicijnen (sanitair medium controle).
