Elektrische flensbalklep Beschrijving
Elektrische flenskogelventiel is een geautomatiseerde regelklep bestaande uit een elektrische actuator en een flens-verbonden kogelventiel. Het drijft de bal om 90 graden te roteren door een elektrisch signaal te ontvangen om snelle opening en afsluiting of stroomregeling van pijpleidingmedia te bereiken. De kernfuncties zijn omvatten:
Afstandsbediening: geschikt voor industriële scenario's die geautomatiseerde werking vereisen (zoals petroleum- en chemische pijpleidingen), ondersteunt 4-20 MA -signaalinvoer en 220V AC -stroomaandrijving.
Hoge afdichting: zachte afdichting (PTFE) of harde afdichting (metaal tot metaal) structuur voldoet aan de behoeften van verschillende media, en het lekniveau bereikt ANSI VI -niveau.
Structureel en ontwerpkenmerken
Klep lichaam en materialen:
De kleplichaam is gemaakt van gesmeed koolstofstaal, roestvrij staal of legeringsstaal (zoals WCB, 304/316), de flensaansluiting voldoet aan GB/ANSI/DIN -normen, en de drukweerstand bereikt PN 16- PN63 (1. 6-6. 4MPA).
Het oppervlak van de bal wordt gespoten met carbide (zoals wolfraamcarbide), en het full-boring ontwerp vermindert de stroomweerstand en het drukverlies is lager dan dat van poortkleppen van dezelfde specificaties.
Bedieningssleutel:
Uitgerust met GT-, DSR- of DKJ-serie-serie elektrische actuatoren, ingebouwd servosysteem, ondersteuningsschakelaartype of reguleringstype besturingselement en koppelbereikkappen 50-2000 n · m.
De directe stationstructuur vereenvoudigt de installatie, heeft een korte responstijd (meestal minder dan of gelijk aan 15 seconden) en is geschikt voor frequente openings- en sluitscenario's.
Afdichting en veiligheid:
Dual SEAL-ontwerp: de klepstam neemt PTFE-verpakking en O-ring aan voor dubbele afdichting, en de klepstoel compenseert voor slijtage door veerpreloading om te zorgen voor langdurige afdichting.
FireProof en explosiebestendig: de actuator voldoet aan de explosistische standaard van de EXDⅱBT4 en het verdikte kleplichaamontwerp kan extreme temperaturen weerstaan van -29 graad tot 450 graden.
Specificatie van elektrische flensbalklep
|
Nominale diameter DN (mm)
|
Dn 15- dn200
|
|
Nominale druk
|
Pn1. 0/1.6/2.5/4. 0/6.4mpa
|
|
Toepasselijk medium
|
Water/petroleum/salpeterzuren/azijnzuren/slurries/viscositeitsvloeistof enzovoort enzovoort
|
|
Geschikte temperatuur
|
-40 diploma -+80 graad (ptfe/ppl sealing) -40 graad -+350 graad (metaalafdichting)
|
|
Lekkage
|
Geschikt voor de standaard van ANSI B16.104
|
|
Roterende hoek
|
90 graden
|
|
Lichaamsmateriaal
|
WBC, 304, 316
|
|
Stoelmaterialen
|
PTFE (Nornal Temp), Special PPL (hoge temp), metalen afdichting (hoge temperatuur)
|

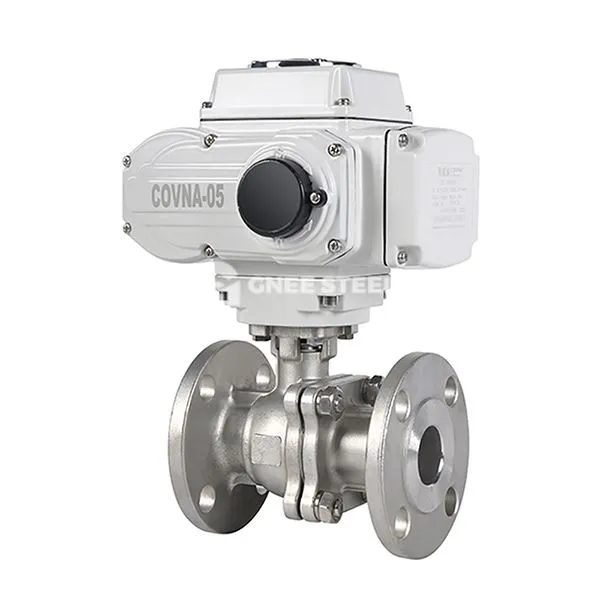

elektrische flenskokklep
Selection suggesties:
Corrosieve media: de voorkeur aan 316L roestvrijstalen kleplichaam + harde afdichtingstructuur (q941y-p-serie).
Hoge druk scenario's: selecteer gesmeed kleplichaam (zoals A105) + Klasse 600 of hoger flensverbindingontwerp.
Regulatie -eisen: Configureer proportionele elektrische actuator (zoals PSQ -serie), ondersteuning 0-90 diploma lineaire aanpassing.
Toepassingen
Petrochemical Industry: noodafsluiting van raffinaderijpijpleidingen, distributie van reactor-grondstoffen.
Energie en vermogens: stoomsysteemregeling van thermische energiecentrales, koelwaterregeling van kerncentrales.
Environmental Protection Engineering: corrosieve medium cut-off van rioolwaterzuiveringsinstallaties, stroomcontrole van rookgas desulfurisatiesystemen.
