Beschrijving verminderde poortbalklep

Verminderde kogelklep met diameter is een speciaal ontwerp van kogelkleppen, het belangrijkste kenmerk is dat het stroompad in de volledige opening rond is, maar het klepverbindingsuiteinde van de binnendiameter van het stroompad en de pijpleiding -ID is hetzelfde, en de openings- en slotstukken van het stroompad bij de binnendiameter van de gereduceerde. Dit ontwerp maakt de kogelventiel van de verminderde diameter in technische vereisten, materialen, inspectie en testen, vorm- en verbindingsafmetingen in overeenstemming met de bepalingen van ASME- en API -normen.

Verminderde kogelkleppen met diameter met NPS6 of onder het algemeen gebruiken het drijvende balontwerp, terwijl NPS8 of hoger een vaste bal is. Het heeft verschillende vormen van afdichtingssubmodellen, die kunnen worden geselecteerd op basis van verschillende werkomstandigheden, zoals zachte afdichting, metalen harde afdichting, brandwerende stoel, enzovoort. Hulpdichtingsstructuur kan worden ingesteld bij de klepstoel en een vetinjectieklep kan worden toegevoegd aan de stoel- en stengelonderdelen voor tijdelijke afdichting in geval van nood. Volgens de noodzaak kan bovendien ook worden uitgebreide stengel om zich aan te passen aan de begraven gelegenheid.

Het gewicht van de kogelklep met verminderde diameter is ongeveer 30% lichter dan de kogelklep met volledige diameter, terwijl de stroomweerstand slechts ongeveer 1/7 van dezelfde kaliber -wereldklep is, die bevorderlijk is om de pijpleidingbelasting en snijkosten te verlagen. Binnen NPS10 Verminder één specificatie, NPS10 ~ NPS24 verminderen een of twee specificaties, NPS24 en hoger hangt af van de werkelijke situatie.

Vanwege de unieke ontwerp- en prestatievoordelen is deze klep met name geschikt voor industriële toepassingen die een verminderde vloeistofweerstand en een lager energieverbruik vereisen, zoals in de transmissiepijpleidingen op hoge temperatuur in de chemische, aardolie- en aardgasindustrie.

module	Technische kenmerken
Bal en stoel‌	Vermindering van de baldiameter van de bal (bijv. DN50 → DN38), de klepstoel met metalen harde afdichting of zachte afdichting (PTFE)
‌Driving -methode‌	Manual (hendel/versnellingsbak), pneumatische of elektrische actuator met gestandaardiseerde vierkante tenen interface (ISO 5211)
‌ Materiaal van kleplichaam‌	Koolstofstaal (klasse 600), roestvrij staal (316L voor corrosieweerstand) of legeringen (voor service op hoge temperatuur).

Verminderde specificatie van de poortbalklep

item	waarde
Garantie	1 jaar
Type	Kogelkleppen
Aangepaste ondersteuning	OEM, ODM, OBM
Plaats van herkomst	China
Merknaam	Knijper
Modelnummer	kogelklep
Sollicitatie	Algemeen
Temperatuur van media	Hoge temperatuur, lage temperatuur, gemiddelde temperatuur, normale temperatuur
Stroom	Hydraulisch
Media	Water
Poortgrootte	Dn 20- npt
Structuur	Veiligheid
Productnaam	kogelklep
Materiaal	WCB
Lichaamsmateriaal	WCB
Verbinding	flens

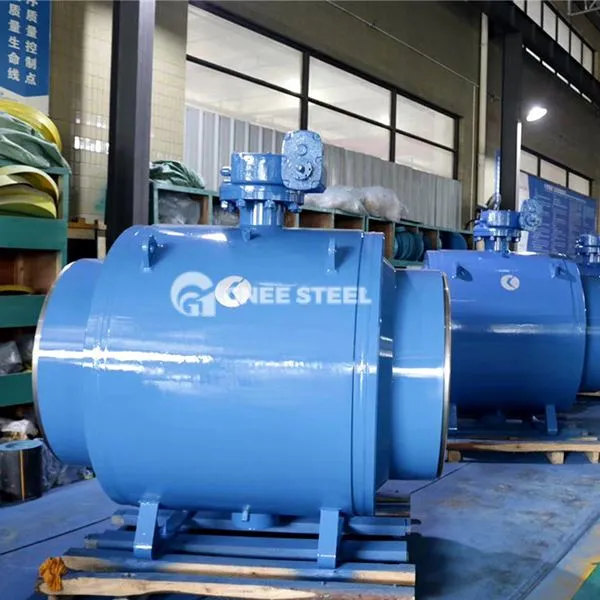

Verminderde poortbalklep

Verminderde boorbalkleppen versus volledige boorkleppen

Voorwaarden	Verminderde boorballenkleppen	Volledige boorkleppen
‌Buisdiameter‌	Minder dan buisdiameter (bijv. DN50 → DN38)	Gelijk aan buisdiameter (DN50 → DN50)
‌Toepasselijk medium‌	Gassen, vloeistoffen met lage viscositeit	Vloeistoffen met hoge viscositeit, media die vaste deeltjes bevatten
Kosten en gewicht‌	30 procent lagere kosten en 25 procent lichter gewicht	Hoge kosten en gewicht
