Onderzeese balkleppen

Onderzeese kogelvensters zijn speciale kleppen die zijn ontworpen voor de diepzee-olie- en gastransmissiesystemen, voornamelijk ingezet in onderwaterpijpleidingspruitstukken, onderzeese pijpleidingaansluitingen en olie- en gastransmissiepijpleidingen, met een werkdiepte van maximaal 3, 000 meter. De kernfuncties zijn omvatten:

Media Cut-Off onder hoge druk (10-100 mpa) omgeving
Op afstand bediend via ROV (onderwaterrobot) of hydraulisch systeem
Bestand tegen de impact van zeewatercorrosie en onderzeese sediment.

Structurele componenten
1. Hoofdstructuur
Kleplichaam: Super duplex roestvrij staal (UNS S32750) of nikkel-aluminium-brons gieten, wanddikte toegenomen met 30% -50% vergeleken met landkleppen.
BALL: Volledig boringontwerp, oppervlak gespoten met wolfraamcarbide of nikkelgebaseerde legeringslaag, oppervlaktehardheid van HRC60 of hoger.
2. Afdichtsysteem
Hoofdafdichting: SPE (enkel zuigereffect) + DPE (dubbele zuigereffect) Combinatieafdichting, afdichtingspecifieke druk van 140-180 n/mm².
Hulpafdichting: lipvormige PTFE-afdichtingsring + metalen veercompensatiestructuur, compensatie tot 5 mm.
3. Beschermingsapparaat
Drukontlastingssysteem: Automatisch reliëfapparaat voor overdruk in de middelste kamer, met de ontlastingsdruk ingesteld op 1,3 keer van de werkdruk.
Anti-corrosieontwerp: klepstam is gemaakt van inconel 625 legering en het schroefdraadgedeelte is gemaakt van trapeziumvormige anti-size-structuur.

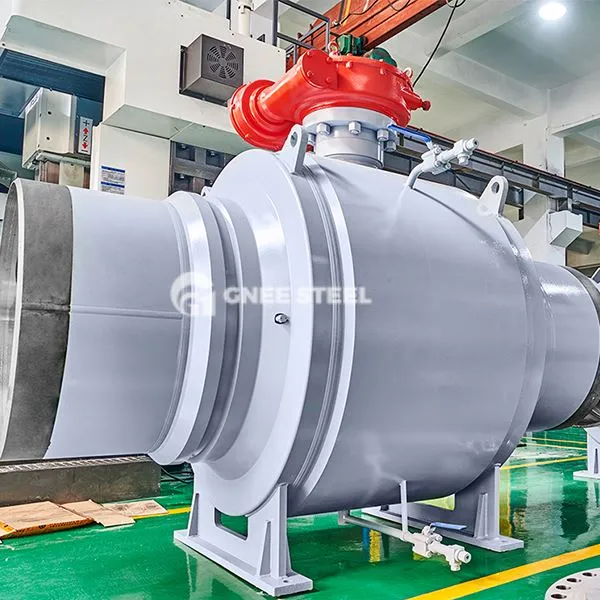

onderzeese balkleppen



Voordelen
Extreme aanpassingsvermogen van het milieu
Continu-operatie gedurende 30 jaar bij 4 graden in zeewateromgeving en weerstand tegen Cl-concentratie tot 19, 000 ppm.
Operationele betrouwbaarheid
Hydraulisch aandrijfsysteem Reactietijd<3 seconds, torque output range 2000-15000N-m.
Veilig en redundant ontwerp
Met een faalbeveiligingsmechanisme met dubbele afdichting, leksnelheid kleiner dan of gelijk aan 0. 01ppm (ISO 5208 -standaard).
