Metaal zittende tunnion ballklep beschrijving
Metalen zittende tunnion-kogelventiel is een klep die een metaal-tot-metaal harde afdichtingsstructuur gebruikt . De bal is bevestigd in het kleplichaam door bovenste en onderste lagers, en de klepstam drijft de bal om 90 graden te roteren om vloeistof te bereiken . de kerncomponenten omvatten:
Vals body: gemaakt van gieten of smeden, met sterke drukweerstand (gewone materialen zoals WCB, roestvrijstalen legering);
Fixed Ball: Integral Casting/Smeed, oppervlak gehard (zoals gespoten keramiek, gecementeerde carbide), hardheid kan HRC60 of hoger bereiken;
metalen klepstoel: vormt een afdichtingspaar met de bal, het materiaal komt overeen met de bal (zoals roestvrij staal + gecementeerd carbide), en de afdichtingsoppervlakruwheid is kleiner dan of gelijk aan RA0.2;
Vals stengel: verbindt de actuator en de bal om koppel te verzenden;
Spring PreLoad System: compenseert automatisch de slijtage van het afdichtoppervlak om te zorgen voor langdurige afdichting .
Kernvoordelen en functies
Aanpassingsvermogen aan extreme arbeidsomstandigheden
Temperatuurbereik : - 196 graden tot 650 graden (Soft SEALKLEP ALLEEN -20 graad ~ 180 graden);
Drukweerstand : tot Klasse 2500 (PN420), geschikt voor hogedrukstoom- en aardgaspijpleidingen;
Corrosie/slijtvastheid
Afdichtingsbetrouwbaarheid
Metalen harde afdichtingen hebben geen risico op veroudering en vervorming onder hoge temperatuur en hoge druk, en de leksnelheid is veel lager dan die van zachte afdichtingen;
Bidirectionele afdichting : Het ontwerp van de dubbele klep stoel ondersteunt de bidirectionele stroom van het medium zonder installatie -richtingbeperkingen .
Lange levensduur en onderhoudsarme
Het slijtvaste ontwerp verlengt de levensduur van de services en vermindert de frequentie van downtime-onderhoud;
De modulaire structuur vergemakkelijkt de snelle vervanging van afdichtingen .
Metaal zittende tunnion ballventielspecificatie
|
item |
ventiel |
|
Sollicitatie |
Industrieel gebruik, industrieel watergebruik, huishoudelijk gebruik |
|
Poortgrootte |
Dn 10- dn1000 |
|
Garantie |
24 maanden |
|
Plaats van herkomst |
China |
|
Henan |
|
|
Stroom |
Handmatig, elektrisch, pneumatisch, hydraulisch |
|
Temperatuur van media |
Lage temperatuur/hoge temperatuur/normale temperatuur/mediatemperatuur |
|
Merknaam |
Knijper |
|
Structuur |
BAL |
|
Media |
Gas, olie, water, stoom |
|
Aangepaste ondersteuning |
OEM, ODM, OBM |
|
Levertijd |
7-15 dagen |
|
Coating |
Aangepast |
|
Kleplichaam |
Gesmede lassen |
|
Lichaamsmateriaal |
304, 304L, 316L |
|
Moq |
10 |
|
Poortgroottes |
Volledige boring en verminderde boring |
|
Ontwerp en productie |
BS6364, MESC SPE77/200, JB/T7749 |
|
Brand veilig ontwerp |
API607, API 6FA |

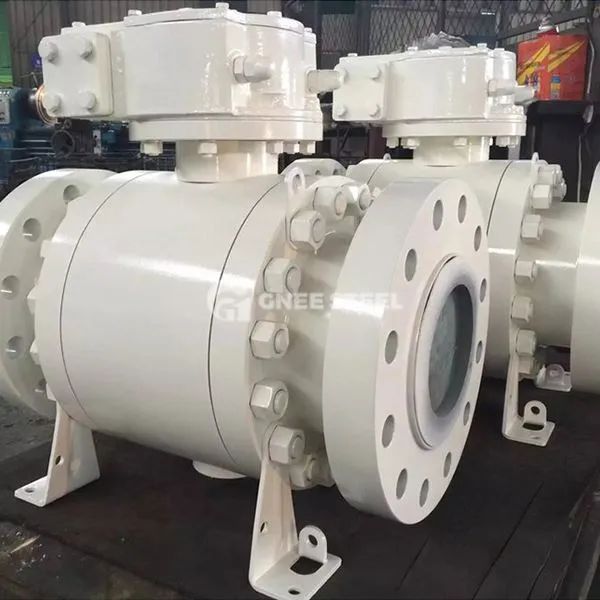

Metaal zittende tunnion ballventiel
Toepassingen
| Ik ben het | Toepassingen | Functie |
|---|---|---|
| Olie en gas | Vervoer van ruwe olie, hogedruk aardgaspijpleidingen | Gesegmenteerde cutoff/flow-regulering om de veiligheid van langeafstandspijpleidingen te waarborgen |
| Chemische industrie | Corrosieve media (zuur, alkali), reactor met hoge temperatuur | Corrosiebestendige stroming onderschepping om veiligheidsongevallen veroorzaakt door lekkage te voorkomen |
| Elektriciteit | Steamsystemen met hoge temperatuur (ketels, turbines) | Stemt stoom boven 540 graden, stabiele opening en sluiting |
| Metallurgie/mijnbouw | Surry transport- en stofcontrolesysteem | Weersta deeltjesslijtage en behoud continue productie |
Metaal zittende truunnion kogelkleppen, met hun drie belangrijkste kenmerken van de weerstand van extreme werkomstandigheden, nul lekafdichting en lange levensduur, zijn verantwoordelijk voor het volgende in belangrijke gebieden zoals energie- en chemische industrie:
① Veiligheidsgarantie: elimineer het risico op lekkage van hoge temperatuur en hogedrukmedia;
② Productiecontinuïteit: verlies van productiecapaciteit verminderen veroorzaakt door downtime;
③ Kostenoptimalisatie: verminder onderhoudsfrequentie en verbruik van reserveonderdelen
