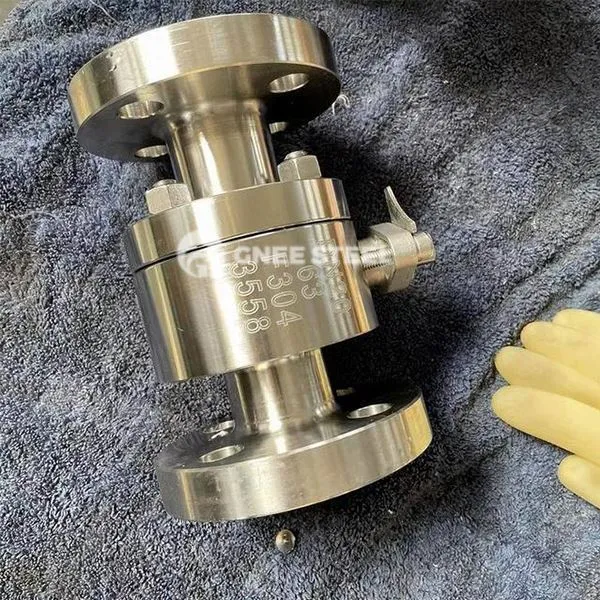

Gesmeed stalen hogedruk kogelventielbeschrijving
Hoge druk gesmede stalen kogelventiel worden voornamelijk gebruikt voor het vervoer van pijpleidingen over lange afstand van olie- en aardgas- en stedelijke gaspijpleidingssystemen. Vanwege de unieke kenmerken van kleppen die worden gebruikt in pijpleidingen op lange afstand, worden hun vermogen om pijpleidingspanning, veiligheid, weerweerstand en langdurige betrouwbaarheid te weerstaan volledig overwogen tijdens het ontwerp; Het afdichting en het structurele ontwerp zijn uniek voor het speciale stuntbedrijf. De bedrijfsmodi omvatten handmatige worm en wormwielaandrijving, pneumatisch, elektrisch, gas-hydraulische koppeling, elektrisch-hydraulische koppeling en verschillende speciale besturingsvormen.
Gesmeed stalen hogedruk kogelventiel specificatie
|
Testdruk (MPA) |
Nominale druk (MPA) |
Drukniveau (klasse) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
| Krachttest |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| Afdichtingstest |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| Luchtdichtheidstest |
0.5-0.7 |
||||||||||||
| Bedrijfstemperatuur |
Ptee minder dan of gelijk aan 150 graden Ppl e kleiner dan of gelijk aan 300 graden koolstofvezel kleiner dan of gelijk aan 350 graden |
||||||||||||
| Toepasselijke media | C: Water, olie, stoom P: salpeterzuur (temperatuur kleiner dan of gelijk aan 200 graden) R: azijnzuur (temperatuur kleiner dan of gelijk aan 200 graden) | ||||||||||||
Gesmede stalen hogedruk kogelventiel
Functies
Ultra-hoge druktolerantie
Smeedstukken hebben verfijnde korrels en hun druksterkte is 30% hoger dan die van gietstukken, met een maximale druk van 100 MPa.
Aangepast aan extreme omgevingen
Anti-hydrogen sulfidecorrosie (NACE MR0175-standaard);
Fire Oid -certificering (API 6FA).
Intelligente veiligheidsmechanisme
Dubbelblokkerende ontlading (DBB): het holtemedium kan worden geleegd wanneer de pijplijn geïsoleerd is;
Noodafdichtingsinjectiepoort: tijdelijke remedie wanneer de afdichting mislukt door afdichtingsvet te injecteren.
Toepassingen
Core van energietransmissie en distributie
Aardgas langeafstand pijpleiding (hoofdlijn cutoff boven Klasse 600);
LNG Ultra-lage temperatuuropslag en transport (-196 graden vloeibare stikstofwerkomstandigheden).
Hoog risico industriële scenario's
Exploitatie van zwavelhoudende olie- en gasvelden (anti-H₂S corrosie);
Chemische hogedrukreactor (25 MPa+zuur medium).
Frontier Technology Fields
Intelligent Gas Pipeline Network (gekoppelde controle + Fire Emergency SEAL);
Aerospace Drijfgaspijpleiding (nul lekvereiste voor ultrazuiver medium)
