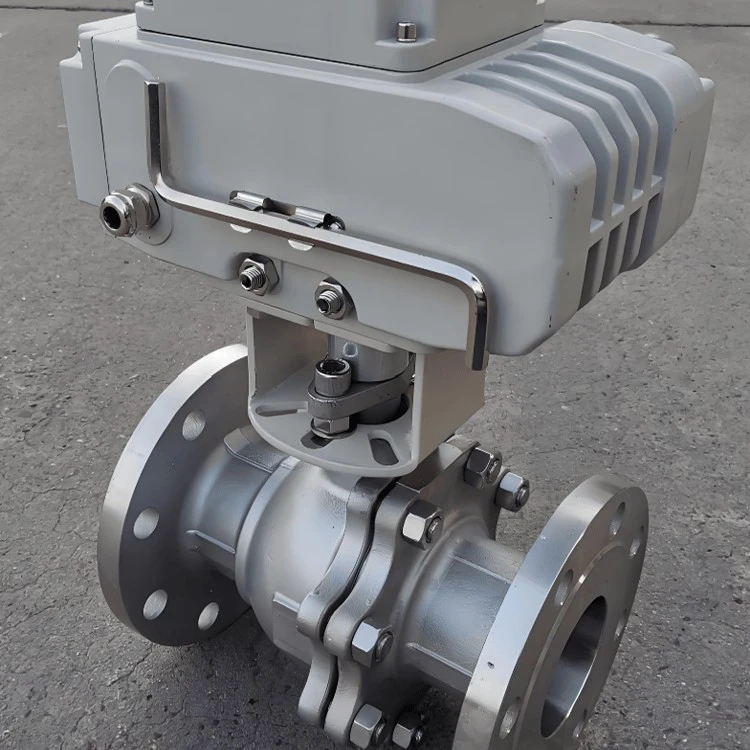

A351 CF8M Metaal-Zittende drijvende kogelkraanis een eersteklas vloeistofcontroleoplossing die speciaal is ontwikkeld voor zeer corrosieve, schurende en hoge- temperaturen. Zijn lichaam is van gegotenASTM A351 CF8M (gegoten roestvrij staal 316), die bevat2%–3% Molybdeen, waardoor een aanzienlijk hogere weerstand wordt geboden tegen chlorideputjes, maritieme omgevingen en zure media (zoals azijnzuur of verdund zwavelzuur) vergeleken met de CF8 (304) kwaliteit. Deze klep wijkt af van traditionele zachte afdichtingen en maakt gebruik van eenMetaal-naar-Metaalafdichtende architectuur.
De kogel- en zittingoppervlakken zijn gehard met behulp vanHoge-zuurstofbrandstof met hoge snelheid (HVOF)spuiten vanWolfraamcarbide (WC) of stellietlegeringen, waardoor een oppervlaktehardheid wordt bereikt die groter is danHRC 60. Gecombineerd met het druk-geïnduceerde afdichtingsprincipe van de zwevende bal en eenInconel X-750 Belleville veercompensatiemechanisme, de klep zorgt voor eenANSI-klasse VIgoed afgesloten-zelfs tijdens450 gradenthermische cycli of bij het hanteren van corrosieve slurries beladen met harde vaste stoffen en katalysatorpoeders. Het is het ideale alternatief voor kleppen met zachte- zittingen in offshore-platforms, steenkoolchemie en fijnchemische industrieën.
Tekening van een A351 CF8M metalen-zittende drijvende kogelkraan
Technische specificaties
| Item | Specificatie |
| Ontwerpstandaard | API 6D / ASME B16.34 / API 608 |
| Drukclassificatie | Klasse 150 / 300 / 600; PN16 - PN100 |
| Maatbereik | 1/2" - 8" (DN15 - DN200) |
| Werktemperatuur | -196 graden tot 450 graden (afhankelijk van warmtebehandeling en materialen) |
| Lekkage klasse | ANSI/FCI 70-2 Klasse V (standaard) / Klasse VI (hoge specificaties) |
| Verhardingsproces | HVOF Spuiten / Lasercladden / Nitreren |
| Afdichtingshardheid | HRC 58 - 62 |
| Verbindingstype | Met flens (RF, RTJ), stomp-las (BW), schroefdraad (NPT/SW) |
Belangrijkste materiaallijst
| Nee. | Onderdeelnaam | Materiaal (ASTM-standaard) | Opmerking |
| 1 | Lichaam | ASTM A351 CF8M | Gegoten roestvrij staal 316 |
| 2 | Bal | A182 F316 + Wolfraamcarbide (WC) | Oppervlaktehardheid HRC 60+ |
| 3 | Zitplaats | A182 F316 + Wolfraamcarbide (WC) | Oppervlaktehardheid HRC 60+ |
| 4 | Schijfveer | Inconel X-750 | Superieure weerstand tegen hoge- temperaturen en vermoeidheid |
| 5 | Stang | ASTM A182 F316 / 17-4PH | Hoog-sterkte anti-blowout-ontwerp |
| 6 | Verpakking | Flexibel grafiet | Garandeert nul externe lekkage bij hoge temperaturen |
| 7 | Pakking | SS316 + Flexibele grafietspiraalwond | Brand-veilig en hoge-drukbestendig |
| 8 | Stuwkracht wasmachine | Genitreerd roestvrij staal / siliciumcarbide | Vermindert het bedrijfskoppel |
Hoofdaansluiting en buitenafmetingen (klasse 150/300)
Opmerking: Omdat de metalen-constructie met veervoor-voorlaadruimte vereist, zijn de hoogte (H) en de handgreeplengte (W) doorgaans groter dan bij standaard kleppen met zachte- zittingen om een hoger koppel te kunnen verwerken.
| Grootte (inch) | DN (mm) | L (150# - mm) | L (300# - mm) | D (Flens-OD-mm) | H (hoogte-mm) | W (handgreep/tandwiel-mm) |
| 1/2" | 15 | 108 | 140 | 89 / 95 | 95 | 160 |
| 1" | 25 | 127 | 165 | 108 / 125 | 125 | 220 |
| 2" | 50 | 178 | 216 | 152 / 165 | 170 | 450 |
| 3" | 80 | 203 | 283 | 190 / 210 | 220 | 600 |
| 4" | 100 | 229 | 305 | 229 / 255 | 275 | 800 |
| 6" | 150 | 394 | 403 | 279 / 320 | 360 | Tandwiel bediend |
| 8" | 200 | 457 | 502 | 343 / 380 | 450 | Tandwiel bediend |
A351 CF8M metaal-zittende drijvende kogelkraan Kenmerken:
Beste-corrosiebestendigheid:Het 316 SS-substraat in combinatie met molybdeen biedt weerstand op lange- termijn tegen zwavelzuur met een gemiddelde- concentratie, organische zuren, zoutnevel en chlorideoplossingen.
"Hard-op-Hard" afschuifontwerp:De HVOF-tungstencarbidecoating biedt een extreem hoge hardheid en dichtheid. Terwijl de kogel ronddraait, schuift deze gemakkelijk door kristallen of afzettingen op het afdichtingsoppervlak zonder krassen.
Dynamische thermische compensatie:Het Belleville veer-geladen ontwerp van de stoel voorkomt vastlopen of lekkage veroorzaakt door uitzetting en samentrekking van het materiaal tijdens temperatuurschommelingen, waardoor een constant bedrijfskoppel wordt gegarandeerd.
Levensduur en veiligheid:De geheel-metalen constructie maakt de klep intrinsiek brand-veilig (API 607). In schurende media is de levensduur doorgaans meer dan vijf keer zo lang als die van kleppen met zachte- zittingen.
GNEE CF8M Kleppenfabriek
Veelgestelde vragen
Wat is ASTM A351 klasse CF8M?
ASTM A351 kwaliteit CF8Mis het gietequivalent vanAISI 316 roestvrij staal.
Belangrijkste kenmerken:
Samenstelling:Het bevat 18% chroom, 10% nikkel en2–3% Molybdeen.
Corrosiebestendigheid:De toevoeging van Molybdeen zorgt voor een uitstekende weerstand tegenpittenEnchloride corrosie, waardoor het superieur is aan standaard CF8 (304).
Primair gebruik:Het is het industriestandaard-materiaal voor kleplichamen en pompen die worden gebruiktmarien (zout water)omgevingen en chemische processen waar agressieve zuren of chloriden aanwezig zijn.
Waarmee is de A351 CF8M gelijk?
ASTM A351 CF8Mis het gietstuk equivalent aanAISI 316 roestvrij staal.
Is CF8M goed voor hoge temperaturen?
Ja, het is uitstekend.
Metaallimiet:CF8M (316 RVS) is bestand tegen temperaturen tot815 graden (1500 graden F)zonder de structurele integriteit of oxidatieweerstand te verliezen.
De "zachte" vangst:De meeste CF8M-kleppen zijn voorzien van zachte zittingen (zoals PTFE/Teflon) die smelten200 graden (400 graden F).
Hoge-temperatuurvereiste:Voor service boven 200 graden moet u eenMetaal-ZittendCF8M-klep.
