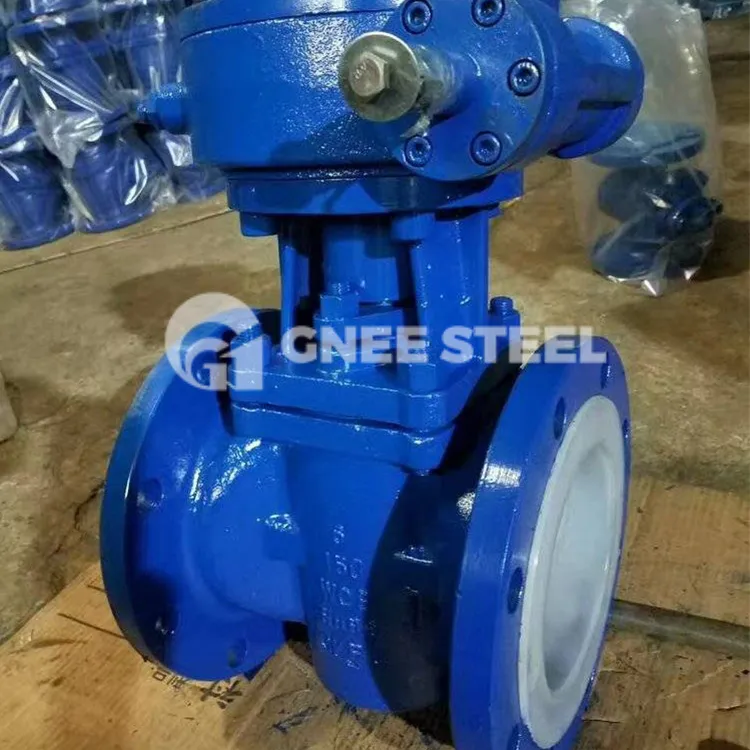

Producten Beschrijving

Niet-gesmeerde plugkleppen bevatten een voering of huls van polymeerlichaam die in de holte van het kleplichaam is geïnstalleerd.

Niet-gesmeerde plugkleppen hebben een taps toelopende of taps toelopende vorm die als een wig fungeert en de polymeerhuls tegen de lichaamsholte drukt. Het gebruik van een huls vermindert de wrijving tussen het plugmechanisme en het lichaam.

Klepgrootte	1/4-30
Drukklasse	150-1500LB
Materialen	WCB.CF8.CF8M.CF3M.CN7M.M35-1.
Ontwerp- en productienormen	API 598 (geen lekkage), API 6D
Face-to-face-normen	ASME B 16.10,
Normen voor flensafmetingen	ASME B 16.5, ASME B16.47
Normen voor druktests	API 598 (geen lekkage), API 6D
Testnormen voor brandveiligheid	API607JB/T6899
Vluchtige emissies	GB/T26481-2011
NACE	NACE-MR-0175
Opties voor klepbediening	Handwiel, wormwiel, elektrische actuator, pneumatische actuator
Afsluitklasse	API 598 (geen lekkage), API 6D
Boring	Volledige boring
Procesverbindingstypen	RF FF TG SW BW NPT

Gas plug valves

Kenmerken van niet-gesmeerde mouwplugklep

1. De niet-gesmeerde hulsplugklep met zachte afdichting van de klem heeft een redelijke structuur, betrouwbare afdichting, uitstekende prestaties en een mooi uiterlijk.

2. De afdichting van de ongesmeerde schuifafsluiter wordt bereikt door het vastklemmen van de afdekplaat. Unieke 360 graden metalen lip beschermt de vaste klemhuls.

3. Niet-gesmeerde hulsplugkleppen hebben geen ophoping van medium in de holte.

4. De metalen lip zorgt voor een zelfreinigende functie wanneer de kraan draait, wat geschikt is voor plakkerige en kalkgevoelige werkomstandigheden.

5. De smeermiddelvrije hulsplugklep heeft een tweerichtingsstroom, waardoor deze gemakkelijker te gebruiken en te installeren is.

6. Onderdeelmaterialen en flensafmetingen kunnen redelijkerwijs worden geselecteerd op basis van de werkelijke werkomstandigheden of gebruikersvereisten om aan verschillende technische behoeften te voldoen.

Gas plug valve

Niet-gesmeerde plugklep met huls Afmetingen (mm)

Klasse 150 pond
Maat	inch	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF	mm	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Gewicht	Kg	8.5	9.5	10.5	12	14	18	22	26	40	60	70	130	219	381	570

Klasse 300 pond
Maat	inch	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF, BW	mm	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Gewicht	Kg	9.5	10.5	12	14	16	20	24	29	53	75	85	185	230	390	550

Klasse 600 pond
Maat	inch	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF, BW	mm	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Gewicht	Kg	11	13	17	20	23	27	31	36	72	98	141	245	330	515	710

Klasse 900 pond
Maat	inch	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF	mm	229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Gewicht	Kg	13	16	21	24	28	32	40	47	91	117	165	285	420	610	860

Leverancier van niet-gesmeerde plugkleppen - GNEE
