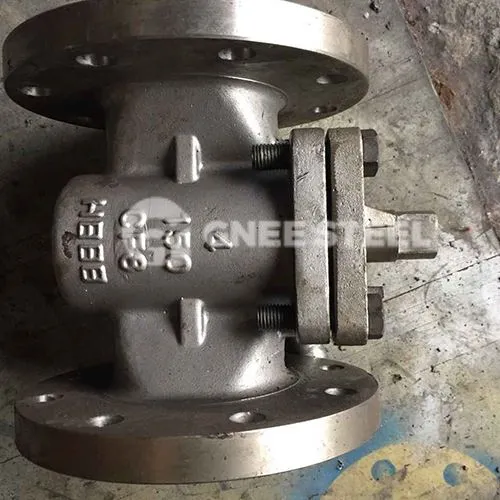

Het belangrijkste werkingsprincipe van de plugklep is het regelen van de vloeistofstroom door een pluglichaam met een gat (klepplug of kraan) te draaien. Wanneer de plug 90 graden wordt gedraaid, zijn de doorgangspoorten erop uitgelijnd of verspringend met de doorgangspoorten op het kleplichaam, om het openen of sluiten van de klep te bewerkstelligen. Plugkleppen met meerdere poorten zijn ontworpen voor het smoren en omleiden van een breed scala aan media, van helder water tot vloeistoffen die vaste stoffen bevatten, slib, vezelachtige slurries, schurende slurries en stroperige vloeistoffen. 3-way- en 4-way-poortarrangementen voldoen aan de standaard 3-way- en 4-way-afmetingen, waardoor een breed scala aan stroomcombinaties mogelijk is.
| Maatbereik | 3-16" (80 - 400mm) |
| Drukclassificatie | 125 psi (860 kPa) CWP |
| Temperatuurbereik | tot 400 graden F (200 graden) |
| Lichaams materiaal | Gietijzer, ni-resist, aluminium, koolstofstaal, 316 staal |
Ontwerp- en testnormen
API-598
Klepinspectie en testen
PED
Ontwerp en fabricage van drukapparatuur
API-599
Metalen plugkleppen met flens, schroefdraad en lasuiteinden
ISO10423
Kleppen ontwerp
ANSI B16.10, ANSI B16.5, DIN EN 1092-1, DIN EN 558-1
Face-to-face en end-to-end afmetingen van kleppen
ANSI B16.34, ANSI B16.25
Kleppen, van een flens voorzien en stomplasuiteinde
ASME B16.42
Nodulair gietijzeren pijpflenzen en flensfittingen
API-607
Specificatie voor brandtest voor kleppen
ISO 15848-1 CO3, TA-LUFT
Vluchtige emissietests
MSS-SP-25
Standaardmarkeringssysteem voor kleppen, fittingen, flenzen en verbindingen
MSS-SP-55
Kwaliteitsnorm voor stalen gietstukken voor kleppen, flenzen, fittingen en andere leidingcomponenten
MSS-SP-61
Druktesten van stalen kleppen
DIN EN 12266, EPA-methode 21
Testen
ASTM / ANSI / EN
Materialen
