Omgekeerde drukbalans gesmeerde plugklepbeschrijving
De omgekeerde druk-gebalanceerde gesmeerde plugklep is een klep die het omgekeerde klepkernontwerp combineert met de drukbalans + vetsmeersysteem. Het bereikt een laag operationeel koppel, bidirectionele nullekkage en hoge drukweerstand door de afdichtingsvetinjectie en de balansgatstructuur. Het wordt speciaal gebruikt in harde werkomstandigheden van risicovolle media zoals olie en aardgas.
Inverteerde klep kern: de plug is geïnstalleerd omgekeerd en het kleplichaamafdichtoppervlak en het plug -kegeloppervlak zijn nauwkeurig gemalen (oppervlakteruwheid kleiner dan of gelijk aan ra 0. 8) om de afdichtingsbetrouwbaarheid te verbeteren.
Drukbalansgat: Balansgaten en terugslagkleppen worden aan beide uiteinden van de plug ingesteld om de axiale stuwkracht van de gemiddelde druk op de klepstekker in evenwicht te brengen en de openings- en sluitingsweerstand te verminderen.
GRAAK Smering System: een oliegroef wordt ingesteld tussen de kleplichaamafdichtingsoppervlakken en afdichtingsvet (zoals resistent siliconenvet met hoge temperatuur) wordt regelmatig geïnjecteerd door de vetinjectiepoort om een dynamische oliefilmsmering te vormen en het afdichteffect te verbeteren.
Omgekeerde drukbalans gesmeerde plugklepspecificatie
| Voorwaarden | Specificatie |
|---|---|
| Nominale diameter | NPS ½ - 36 (DN15–900) |
| Drukniveau | Klasse 150–2500 (PN20–420) |
| Toepasselijke temperatuur | -29 graad ~ 180 graden (conventioneel vet) |
| Lekniveau | API 598 (nul lekkage) |
Voordelen:
Laag operationeel koppel: het ontwerp van de drukbalans vermindert het openings- en sluitingskoppel met meer dan 40%, wat geschikt is voor pijpleidingen met een grote diameter; Slijtage en corrosieweerstand: het oppervlak van de plug is nitrided, nikkel-fosforlegering of supersonische gespoten harde legering (oppervlaktehardheid groter dan of gelijk aan HRC58), die de erosie van deeltjes bevattende media kan weerstaan; Bidirectionele afdichting: vet vult de afdichtingskloof om bidirectionele nullekkage te bereiken en te voldoen aan de strikte afdichtingsvereisten van aardgaspijpleidingen.
Toepassing en selectiepunten
Toepassing: nooduitsluiting van aardgaspijpleidingen op lange afstand en stationscontrolesystemen; Drukregeling en isolatie van zwavelhoudende ruwe olie en corrosieve media in petrochemicaliën; Vloeibare aan-uit-controle van stoom- of vermogenssystemen op hoge temperatuur.
Selectiesuggesties: Materiaalselectie: A216 WCB of legeringsstaal wordt aanbevolen voor de kleplichaam en de plug is gesmeed + oppervlakte gehard; Vetaanpassing: werkomstandigheden op hoge temperatuur (＞ 180 graden) vereisen vetten met hoge stabiliteit zoals perfluoropolyether (PFPE).

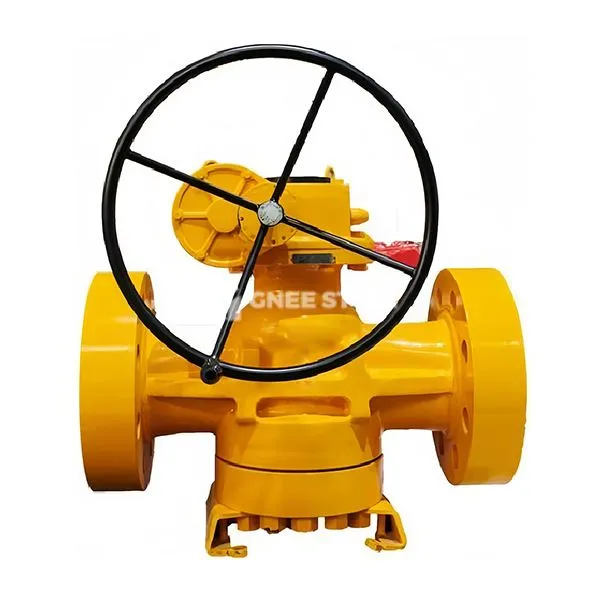

GNEE omgekeerde drukbalans gesmeerde plugklep
