A drie-wegkogelkraanis een meer-klep die de vloeistofstroom regelt door een kogel te draaien, en is een speciaal type kogelklep. Het belangrijkste ontwerpkenmerk is dat het een bal met drie kanalen gebruikt om vloeistofomleiding, samenvoeging of omschakeling van de stroomrichting te bewerkstelligen, en wordt veel gebruikt in industriële scenario's die een flexibele controle van vloeistofpaden vereisen.
GNEE is een toonaangevende fabrikant van kleppen in China, uitgerust met een CNC-werkplaats, die u maatwerkdiensten voor kleppen biedt.Noodventielbestellingen – Neem nu contact met ons op!
3-weg kogelkraan Structuur en werkingsprincipe
Sferisch ontwerp
De bol bevat drie onderling loodrechte kanalen (meestal L--vormig of T--vormig). Door de bol 90 graden te draaien, verandert de verbindingsmethode tussen de kanalen:
Driewegkogelkraan van het type L-inlaat-: Eén inlaat komt overeen met twee uitlaten (omleiding), of twee inlaten komen overeen met één uitlaat (samenvoegen), maar niet tegelijkertijd.
T-type inlaat drie--kogelklep: Maakt stroming in drie richtingen mogelijk, zoals één inlaat die tegelijkertijd naar twee uitlaten stroomt (omleiding), of twee inlaten die samenvloeien in één uitlaat (samenvoegen), of zelfs drie met elkaar verbonden richtingen.
Bedieningsmethode
De bol wordt geroteerd via een handgreep, pneumatische of elektrische actuator, waardoor de uitlijning van het kanaal verandert en zo de richting van de vloeistofstroom wordt geregeld. Een rotatie van 90 graden voltooit de aan/uit- of stroomrichtingomschakeling, waardoor de bediening eenvoudig wordt.
Gedetailleerde uitleg van de verschillen tussen L-Type en T-Type drie-kogelkranen
Structuur en stroomkanaalvorm
1. L-Type drie-kogelkraan
Het kogelkanaal is L-vormig (90 graden rechts-hoekkanaal).
De drie poorten zijn meestal gemarkeerd met A, B en C, waarbij twee aangrenzende poorten zijn verbonden en de derde poort in de normale positie is gesloten.
Gelijktijdige stroom in drie- richtingen is niet mogelijk; Er worden slechts twee stroomrichtingcombinaties ondersteund.
2. T-Type drie-kogelkraan
Het kogelkanaal is T--vormig (één recht kanaal + één verticale tak).
Er zijn drie stroompadtoestanden mogelijk: twee inlaten en één uitlaat, één inlaat en twee uitlaten, of twee onderling verbonden poorten.
Flexibelere mediadistributie- en mengmogelijkheden.
Vergelijking van bedrijfsmodi en functies
Functie-items
L-type drie-kogelklep
T-type drie-kogelkraan
Stroomrichtingomschakeling: Schakelt tussen twee uitlaten (bijv. A → B of A → C). Kan schakelen tussen twee willekeurige poorten, of alle drie de poorten (sommige ontwerpen).
Samenvoegfunctie: niet ondersteund. Ondersteund (bijv. B+C → A).
Omleidingsfunctie: Alleen unidirectioneel schakelen, kan niet tegelijkertijd in twee paden worden gesplitst. Ondersteund (bijv. A → B+C).
Bedrijfspositie: vereist meestal slechts een rotatie van 90 graden, twee effectieve werkposities. Vereist een rotatie van 180 graden, heeft vaak drie werkposities (sommige met eindschakelaars).
Afdichtingsvereisten: Relatief eenvoudig. Hoger, vanwege de noodzaak om de multidirectionele stroom te beheersen.
Opmerking: Sommige kogelkranen van het T--type kunnen, dankzij speciale begrenzingsontwerpen, de "volledig open drie-"-status verbieden om aan specifieke procesveiligheidseisen te voldoen.
Typische toepassingsscenario's
L-type drie-toepassingen voor kogelkranen:
- Wisselen van mediastroomrichting: bijvoorbeeld schakelen tussen hoofd- en bypassleidingen in een koelwatersysteem;
- Apparatuurtoevoerschakeling: Eén pomp voedt afwisselend twee opslagtanks;
- Eenvoudige omkeerbediening: Geen mengen of samenvoegen vereist, alleen de uitlaatrichting veranderen.
- Voorbeeld: Wanneer u een chemische reactor voedt, selecteert u grondstof A of grondstof B, maar gebruikt u deze niet tegelijkertijd.
T-type drie- toepassingen voor kogelkranen:
- Mediamixing: het op proportionele wijze combineren van twee vloeistoffen in dezelfde pijpleiding;
- Flow Diversion Control: Verdeel één voedingslijn over twee verschillende secties;
- Warmtewisselingssystemen: aanpassing van de verhouding tussen warme en koude vloeistoffen om temperatuurbeheersing te bereiken;
- Reinigingscircuits: schakelen tussen normale stroom en CIP-reinigingsstroom.
- Voorbeeld: in HVAC-systemen, warm water op hoge- temperatuur mengen met retourwater om de temperatuur van het toevoerwater aan te passen.
3-weg kogelkraan Selectieaanbevelingen
Als het proces alleen een "twee{0}}-omschakeling vereist, wordt de voorkeur gegeven aan het L--type klep vanwege de eenvoudige structuur, lage kosten en duidelijke bediening.
Als er functies voor samenvoeging, splitsing of multi{0}}directionele distributie nodig zijn, moet de klep van het T--type worden geselecteerd.
Controleer of de klep een begrenzer heeft om verkeerde bediening te voorkomen, wat tot onbedoelde stroompaden kan leiden.
Voor ontvlambare, explosieve of zeer gevaarlijke media wordt aanbevolen een drie-kogelkraan te kiezen met een brandveilig ontwerp en een anti-statische structuur.
3-weg kogelkraan Kenmerken
Controle op meerdere-paden
Met één enkele klep kan omleiding, samenvoeging of omschakeling van de stroomrichting worden bereikt, waardoor het aantal kleppen in het leidingsysteem wordt verminderd en de lay-out wordt vereenvoudigd.
Uitstekende afdichting
Door gebruik te maken van zachte afdichtingen (zoals PTFE) of harde afdichtingen (van metaal{0}}op-metaal), heeft het een laag lekkagepercentage en is het geschikt voor omgevingen met hoge- druk of hoge- temperaturen.
Lage stromingsweerstand
Het gladde kogelkanaal minimaliseert het drukverlies tijdens de vloeistofstroom, wat resulteert in een hoge efficiëntie.
Corrosie- en slijtvastheid
De kogel en zitting zijn verkrijgbaar in roestvrij staal, gelegeerd staal of kunststof, aanpasbaar aan verschillende media (zoals water, olie, gas en corrosieve vloeistoffen).
Snel openen en sluiten
Schakelen wordt bereikt met een rotatie van slechts 90 graden, wat een snelle responstijd oplevert die geschikt is voor geautomatiseerde besturing.
3-weg kogelkraan Toepassingsscenario's
Chemische Industrie
Gebruikt voor materiaalomleiding, mengen of schakelen tussen verschillende processtromen in reactievaten.
Olie en gas
Controle van de richting van de vloeistofstroom in pijpleidingen, zoals meer-traps scheidingssystemen bij de winning van oliebronnen.
Waterbehandeling
Regelen van de waterstroomrichting voor filtratie, terugspoelen of bypass-functies.
Farmaceutica en voedsel
Het verdelen of mengen van vloeistoffen in schone pijpleidingen om de hygiënenormen te garanderen.
HVAC-systemen
Regeling van de warm- en koudwaterstroom voor zonetemperatuurregeling of apparatuurschakeling.

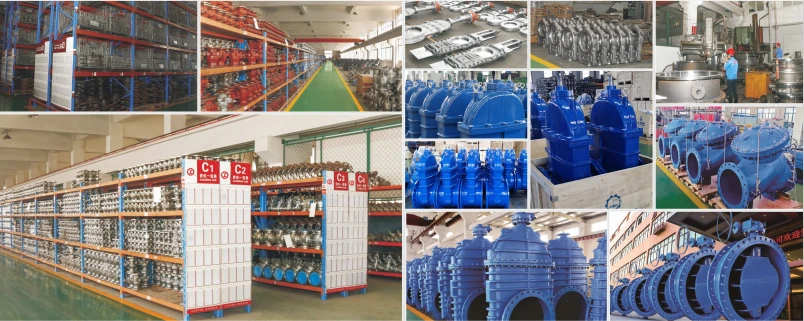

3-weg kogelkraan fabriek
