Wat is het verschil tussen API 598 en ISO 5208?
API 598 is een wereldwijd veelgebruikte klepteststandaard, toepasbaar op verschillende kleptypen, met name isolatiekleppen. Het beschrijft de lekkagepercentages en testnormen voor klepzittingen met zowel metalen als zachte- afdichtingen.
ISO 5208 is ISO's belangrijkste testnorm voor kleppen en omvat talrijke kleptypen. Het specificeert 10 verschillende niveaus van interne lekkage en stelt kopers en fabrikanten in staat acceptatiecriteria te bepalen tijdens het onderhandelingsproces.
1. Standaardaard en reikwijdte
API 598: Ontwikkeld door het American Petroleum Institute (API), voornamelijk toepasbaar op kleppen in de olie- en gasindustrie, en omvat verschillende typen, waaronder schuifafsluiters, klepafsluiters en kogelkranen.
ISO 5208: Ontwikkeld door de Internationale Organisatie voor Standaardisatie (ISO), met een breder toepassingsgebied, inclusief kleppen voor verschillende media zoals water, stoom, olie en gas.
2. Testmedia en druktesten
API 598: Shell-test: Gebruik water of lucht, onder druk gebracht tot 1,5 keer de maximale werkdruk. De houdtijd is afhankelijk van de klepgrootte (bijv. DN kleiner dan of gelijk aan 100 mm vereist groter dan of gelijk aan 60 seconden).
Afdichtingstest: Hogedruk-afdichtingstest- gebruikt water of lucht (1,1 keer de maximale werkdruk). Bij een lage- afdichtingstest wordt gebruik gemaakt van lucht of inert gas (0,5–0,7 bar).
ISO 5208: Shell-test: Het testmedium is zoet water of lichte olie. De hydrostatische druktesttijd van de schaal is relatief lang (kleppen met een nominale diameter van 20 mm en meer hebben bijvoorbeeld 30 minuten nodig). Afdichtingstest: Routinematige druktests omvatten geen gasafdichtingstests onder lage- druk; het wordt alleen uitgevoerd als dit specifiek door de gebruiker wordt vereist.
3. Testduur en lekkagenormen
API 598: Kortere houdtijd voor schaaltesten (bijv. 60 seconden voor DN kleiner dan of gelijk aan 100 mm).
Strenge afdichtingseisen: nul lekkage voor vloeistoftesten en lekkage moet voldoen aan de normen voor gastesten (bijv. minder dan of gelijk aan 20 bellen/minuut voor DN50-kleppen).
ISO 5208: Langere hydrostatische druktesttijd voor schaal (bijvoorbeeld 30 minuten voor kleppen met een nominale diameter van 20 mm en meer).
Er is geen lekkage vereist voor afdichtingstests, vooral voor kleppen met veerkrachtige zitting.
4. Toepassingsscenario's
API 598: Van toepassing op industrieën met strikte kwaliteitseisen voor kleppen, zoals de olie-, aardgas- en chemische industrie, waardoor de betrouwbaarheid van de kleppen wordt gegarandeerd onder extreme omstandigheden zoals hoge druk en corrosie.
ISO 5208: Wordt voornamelijk gebruikt in pijpleidingsystemen over lange- afstanden en is de kernnorm voor kleppen in olie- en aardgaspijpleidingen over lange- afstanden.

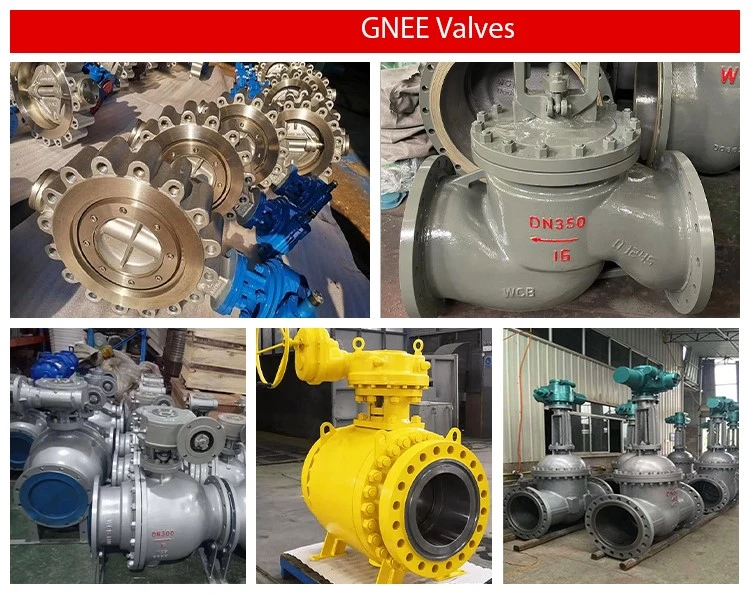

API 598 ventiel en ISO 5208 ventiel op voorraad
