De klep API609 uitvoeringsstandaard is een standaard ontwikkeld door het American Petroleum Institute (API) voor vlinderkleppen en terugslagkleppen. Deze norm is voornamelijk gericht op het garanderen van de consistentie en betrouwbaarheid van klepproducten bij ontwerp, productie, inspectie en testen. De API609-standaard wordt veel gebruikt in industrieën zoals aardolie-, chemische- en waterbehandeling om een efficiënte en veilige werking van klepproducten in deze zware omgevingen te garanderen.
BehoefteAPI 609 vlinderkleppen? Ontvang vandaag nog een offerte voor op voorraad zijnde maten NPS 2" tot 60".
Technische specificaties voor API 609 vlinderkleppen
| Parameter | Categorie A (standaard) | Categorie B (Hoge prestaties) |
| Gemeenschappelijk ontwerp | Concentrisch / veerkrachtig zittend | Dubbele offset / drievoudige offset |
| Maatbereik (NPS) | 2" tot 48" | 2" tot 60" (en groter) |
| Drukklasse | 150 psi, 200 psi, 250 psi | Klasse 150, 300, 600 |
| Gezicht-tegen-gezicht (L) | API 609 / ASME B16.10 | API 609 / ASME B16.10 |
| Beëindig verbindingen | Wafer, Lug, van een flens voorzien | Wafer, Lug, Flens, Butt-Las |
| Inspectie en testen | API-598 | API-598 |
| Temperatuurbereik | Typisch -20°F tot 300°F | -320°F (Cryo) tot 1000°F+ |
Materialen en certificeringchecklist
| Onderdeel | Standaardmaterialen (koolstof/roestvrij) |
| Lichaam | ASTM A216 WCB / A351 CF8M / LCC |
| Schijf | CF8M / Duplexstaal / Al-Brons |
| Stang | 17-4PH / F316 / Monel |
| Zitplaats | PTFE / RPTFE (zacht) of stelliet/SS (metaal) |
API 609 Categorie A Afmetingen
| Nominale buismaat (NPS) | DN (mm) | Gezicht-tot- Gezicht (L) - mm | Ongeveer. Gewicht (kg) - Wafertype |
| 2" | 50 | 43 | 3.5 |
| 2-1/2" | 65 | 46 | 4.5 |
| 3" | 80 | 46 | 5.0 |
| 4" | 100 | 52 | 7.0 |
| 5" | 125 | 56 | 9.0 |
| 6" | 150 | 56 | 11.0 |
| 8" | 200 | 60 | 16.0 |
| 10" | 250 | 68 | 25.0 |
| 12" | 300 | 78 | 36.0 |
API 609 Categorie B (Hoge prestaties) Afmetingen
Klasse 150 (wafer-/lugtype)
| NPS | DN (mm) | Gezicht-tot- Gezicht (L) - mm | Ref. Schachtdiameter (mm) |
| 2" | 50 | 43 | 15.8 |
| 3" | 80 | 48 | 15.8 |
| 4" | 100 | 54 | 19.0 |
| 6" | 150 | 57 | 25.4 |
| 8" | 200 | 64 | 31.8 |
| 10" | 250 | 71 | 38.1 |
| 12" | 300 | 81 | 44.5 |
| 14" | 350 | 92 | 50.8 |
Klasse 300 (wafer-/lugtype)
| NPS | DN (mm) | Gezicht-tot- Gezicht (L) - Wafer/nok mm | Face-naar-face (dubbele flens) - mm |
| 2" | 50 | 43 | 150 |
| 3" | 80 | 48 | 180 |
| 4" | 100 | 54 | 190 |
| 6" | 150 | 59 | 210 |
| 8" | 200 | 73 | 230 |
| 10" | 250 | 83 | 250 |
| 12" | 300 | 92 | 270 |
Klasse 600 (wafer-/lugtype)
| NPS | DN (mm) | Gezicht-tot- Gezicht (L) - mm | Opmerkingen |
| 3" | 80 | 54 | Gemeenschappelijk voor drievoudige offset hoge druk |
| 4" | 100 | 64 | Controleer het openingspad van de schijf |
| 6" | 150 | 78 | Bediening van de actuator ten zeerste aanbevolen |
| 8" | 200 | 102 | Zware dienst |
| 12" | 300 | 140 | Ernstige dienst |
Voorkom pijpleidingstoringen: download de API 609-dimensie- en maattabel

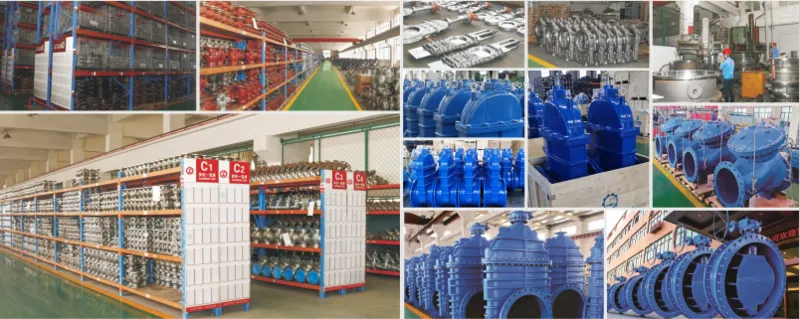

GNEE API 609 Kleppenfabriek
Ontvang binnen 24 uur technische ondersteuning voor API 609-vlinderkleppen met hoge prestaties-.
Veelgestelde vragen
Wat is het verschil tussen API 598 en API 609?
API 609 is een specificatie voor vlinderkleppen met configuraties van het type nok- en wafer-, ontworpen voor installatie tussen ANSI B16-flenzen, klasse 150 tot 1500. API 598 omvat de test- en inspectievereisten voor terugslag-, poort-, bol-, kogel-, plug- en vlinderkleppen. Drukwaarden voor stalen kleppen in ASME/ANSI B16.
Wat is het verschil tussen API 609 Categorie A en B?
API 609 Categorie A-kleppen maken doorgaans gebruik van materialen zoals gietijzer of koolstofstaal, die geschikt zijn voor gematigde drukken. Kleppen van categorie B vereisen echter materialen met hogere-prestaties, zoals roestvrij staal, titanium of speciale legeringen, om hogere drukken en extreme temperaturen aan te kunnen.
