Sanitaire terugslagkleppenzijn eenwegkleppen-speciaal ontworpen voor industrieën met hoge hygiëne-eisen, zoals de voedingsmiddelen-, farmaceutische en bio-engineering. Ze worden gebruikt om terugstroming van media te voorkomen en zo de hygiëne en veiligheid van apparatuur en pijpleidingen te beschermen. Sanitaire terugslagkleppen zijn gemaakt van hoogwaardig-roestvrij staal met een nauwkeurig-gepolijst oppervlak, waardoor een glad,-hoek-vrij vloeistofcontactoppervlak wordt gegarandeerd en wordt voldaan aan de hygiënenormen-van voedselkwaliteit (zoals FDA- en 3A-normen).
GNEE Group is een toonaangevende fabrikant van industriële kleppen en levert klepoplossingen en maatwerkdiensten aan klanten over de hele wereld.Koop industriële-kleppen – vraag nu een gratis offerte aan!
sanitaire terugslagklep Technische parameters
| Parameter | Inhoud |
|---|---|
| Materiaal | 304/316L roestvrij staal |
| Nominale diameter (DN) | DN10~DN100 |
| Werkdruk | 0,1 MPa~1,6 MPa |
| Toepasselijk temperatuurbereik | -20 graden ~150 graden (tot 180 graden voor toepassingen bij hoge temperaturen) |
| Oppervlaktebehandeling | Intern en extern polijsten, Ra kleiner dan of gelijk aan 0,8 μm |
| Verbindingsmethode | Klem, draad, lassen, flens |
| Afdichtingstype | Zachte afdichting (bijv. EPDM, PTFE), metalen afdichting |
| Toepasselijk medium | Zuiver water, medische vloeistof, voedselvloeistof, gas, enz. |
Kenmerken van sanitaire terugslagkleppen
Superieure hygiëneprestaties
Gemaakt van 304 of 316L roestvrij staal, bestand tegen corrosie en vervuiling, geschikt voor zeer-reinheidsomgevingen.
Soepel, naadloos ontwerp
Het kleplichaam is van binnen en van buiten gepolijst, waardoor stagnatiezones worden geëlimineerd en de ophoping van onzuiverheden of bacteriën wordt voorkomen.
Veilig en betrouwbaar
Gevoelig openen en sluiten van de klep, met uitstekende afdichtingsprestaties, waardoor er geen terugstroming van het medium wordt gegarandeerd.
Gemakkelijke demontage en reiniging
Ontworpen om te voldoen aan de CIP/SIP-vereisten (Cleaning in Line/Sterilization in Line), waardoor eenvoudige demontage, reiniging en onderhoud mogelijk zijn.
Bestand tegen hoge temperaturen en druk
Behoudt stabiele prestaties onder hoge temperatuur- en drukomstandigheden, geschikt voor stoomsterilisatieomgevingen.
Geoptimaliseerd stroompad
Onbelemmerd stroompadontwerp, laag drukverlies en hoog gemiddeld debiet.
Structuur van een sanitaire terugslagklep
Een sanitaire terugslagklep bestaat hoofdzakelijk uit de volgende componenten:
Kleplichaam
Gemaakt van hoogwaardig roestvrij staal-, nauwkeurig bewerkt en gepolijst.
Ventielschijf
Gemaakt van roestvrij staal of andere zeer sterke, corrosiebestendige- materialen, die snel openen en sluiten en een sterke afdichting bieden.
Lente (optioneel)
Wordt bij sommige typen gebruikt voor een snelle sluiting van de klepschijf, waardoor de afdichtingsprestaties toenemen.
Verbindingspoorten
Meestal verkrijgbaar in klem-, schroefdraad-, gelaste of flensvormen om aan verschillende installatievereisten te voldoen.
Classificatie van sanitaire terugslagkleppen
1. Classificatie naar structurele vorm
Lift-type sanitaire terugslagklep
De klepschijf beweegt op en neer, geschikt voor vloeistoffen met lage- snelheden.
Swing-type sanitaire terugslagklep
De klepschijf draait rond een scharnier, geschikt voor toepassingen met hoge- snelheid en hoge- stroom-.
Veer-bediende sanitaire terugslagklep
De klepschijf wordt door een veer gesloten, waardoor een uitstekende afdichting ontstaat; vaak gebruikt in sanitaire toepassingen.
2. Classificatie op verbindingsmethode
Klem-type terugslagkleppen
Snelle montage en demontage, eenvoudig te reinigen, geschikt voor toepassingen met hoge hygiëne-eisen.
Gelaste terugslagkleppen
Goede afdichtingsprestaties, geschikt voor omgevingen met hoge- druk.
Terugslagkleppen met schroefdraad
Geschikt voor pijpleidingen met een kleine-diameter, eenvoudig te installeren.
Geflensde terugslagkleppen
Vaak gebruikt in vloeistofpijpleidingen met grotere diameters.
Toepassingsgebieden van sanitaire terugslagkleppen
Voedselverwerking
Voor vloeistoftransport- en verwerkingssystemen zoals zuivelproducten, sappen, dranken en bier.
Farmaceutische Industrie
Wordt gebruikt voor het transporteren van hoog-zuivere media, zoals farmaceutische oplossingen, zuiver water en water voor injectie.
Biotechnologie
Op grote schaal gebruikt in fermentatietanks, filtratieapparatuur, zuiveringsapparatuur en andere systemen.
Cosmetica-industrie
Voorkomt vervuiling en terugstroming tijdens het transport van zalven en vloeistoffen.
Andere industrieën met hoge hygiëne-eisen
Zoals dagelijkse chemicaliën en fijnchemicaliën.
Installatie en onderhoud van sanitaire terugslagkleppen
Voorzorgsmaatregelen bij installatie
Juiste stroomrichting
Installeer correct volgens de pijl voor de stroomrichting die op het klephuis is aangegeven.
Horizontale of verticale installatie
Installeer op horizontale of verticale pijpleidingen, afhankelijk van de vereisten voor klepmodellen.
Netheid van pijpleidingen
Zorg ervoor dat de pijpleiding vóór installatie vrij is van onzuiverheden om beschadiging van het afdichtingsoppervlak te voorkomen.
Vermijd overmatige drukschommelingen
Het pijpleidingsysteem moet plotselinge drukstoten vermijden om de levensduur van de klep te verlengen.

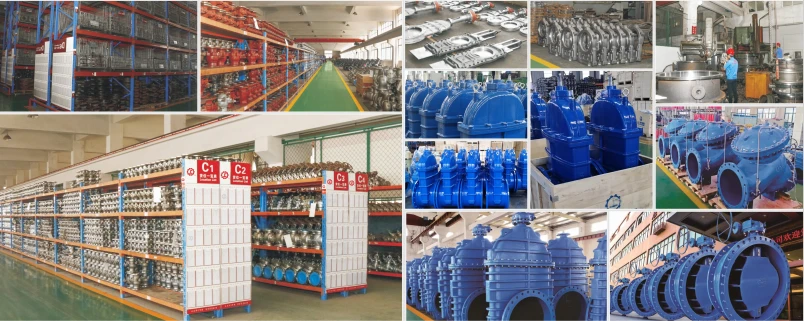

fabriek voor sanitaire terugslagkleppen
