API-603, De volledige naam is "Metalen flensaansluiting kogelkraan", een belangrijke norm die is gepubliceerd door het American Petroleum Institute. Deze bevat specifiek gedetailleerde specificaties voor het ontwerp, de productie, de materialen en het testen van kogelkranen met flensuiteinden en zittingen met metalen afdichtingen die worden gebruikt in zware industriële omgevingen zoals olie, gas en chemicaliën. Het kerndoel van deze norm is het garanderen van de veilige, betrouwbare en langdurige werking van dergelijke kleppen in hoge temperaturen, hoge druk en corrosieve media.
Heeft uw chemische fabriek API 603 nodig?Download de Keuzegids.
Algemene technische specificaties voor API 603-kleppen
| Categorie | Normen en beschrijving |
| Ontwerpstandaard | API-603(Corrosie-bestendige, vastgeschroefde motorkapafsluiters) |
| Druk-Temperatuurwaarde | ASME B16.34 |
| Afmetingen van gezicht- tot- gezicht (F-F). | ASME B16.10 |
| Afmetingen van geflensd uiteinde | ASME B16.5 |
| Stoot-Afmetingen van laseinden (BW). | ASME B16.25 |
| Drukclassificatie | Klasse 150, 300, 600 (tot klasse 2500 op aanvraag) |
| Maatbereik | NPS 1/2" tot 24" (DN 15 tot DN 600) |
| Inspectie en testen | API-598(Klepinspectie en testen) |
| Motorkapontwerp | Geschroefde motorkap (BB), buitenschroef en juk (OS&Y) |
Veel voorkomende corrosie-Resistente materiaalspecificaties van API 603-kleppen
| Onderdeelnaam | 304 roestvrij staal | 316 roestvrij staal | Duplex roestvrij staal | Speciale legeringen |
| Carrosserie / motorkap | ASTM A351CF8 | ASTM A351CF8M | ASTM A890 4A / 5A | Monel / Hastelloy / Titanium |
| Wig | Hetzelfde als lichaam (CF8) | Hetzelfde als lichaam (CF8M) | Hetzelfde als lichaam (4A / 5A) | Hetzelfde als Lichaam |
| Stang | ASTM A182 F304 | ASTM A182 F316 | ASTM A182 F51 / F53 | Monel K500 |
| Zitplaats | Integrale stoel | Integrale stoel | Integrale stoel | Integraal of gelast |
| Verpakking | PTFE / flexibel grafiet | PTFE / flexibel grafiet | PTFE | PTFE / Grafiet |
| Vastschroeven | A193 B8 / A194 8 | A193 B8M / A194 8M | A193 B8M / A194 8M | Gelegeerd staal / RVS |
Maatgegevens voor API 603 schuifafsluiters (klasse 150/300)
| NPS (inch) | DN (mm) | Klasse 150 (L) | Klasse 150 (H) | Klasse 300 (L) | Klasse 300 (H) |
| 2" | 50 | 178 | 385 | 216 | 410 |
| 3" | 80 | 203 | 485 | 283 | 510 |
| 4" | 100 | 229 | 585 | 305 | 615 |
| 6" | 150 | 267 | 780 | 403 | 820 |
| 8" | 200 | 292 | 965 | 419 | 1020 |
| 10" | 250 | 330 | 1170 | 457 | 1230 |
| 12" | 300 | 356 | 1380 | 502 | 1450 |
Technische vergelijking – API 603 versus API 600
| Functie | API 603 (corrosiebestendig) | API 600 (zwaar gebruik) |
| Primair materiaal | Roestvrij staal (CF8M, CF8, CF3M) | Gegoten koolstofstaal (WCB, WCC, LCC) |
| Wanddikte | Lichter(Ontworpen voor SS) | Dikker(Zwaarder gieten) |
| Corrosietoeslag | Minimaal (materiaal is zelfbeschermend-) | Significant (zware muren zijn verantwoordelijk voor roest) |
| Typisch maatbereik | NPS 1/2" tot 24" | NPS 2" tot 60"+ |
| Industriefocus | Chemie, voedsel, kunstmest, LNG | Olie en gas, energieopwekking, raffinage |
| Gewichtsbesparing | Ongeveer. 15% - 25% lichter dan API 600 | Omvangrijker/zwaarder |

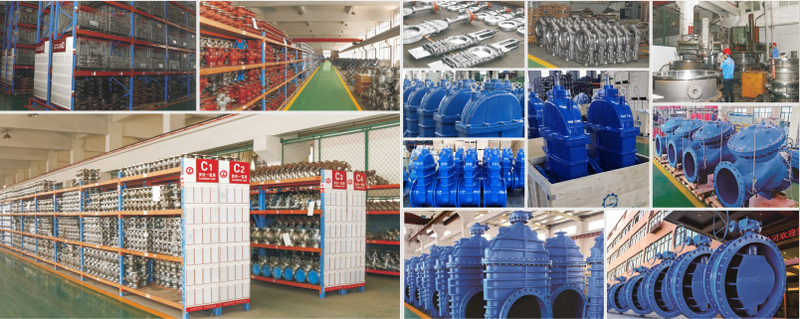

GNEE API-kleppenfabriek
Ontvang een offertevoor gecertificeerde API 603 roestvrijstalen schuifafsluiters – op voorraad NPS 2"-12".
Veelgestelde vragen
Wat is het verschil tussen API 602 en API 603?
API 603: Lichtgewicht schuifafsluiterstandaard voor lage tot gemiddelde druk met corrosiebestendigheid. API 602: Standaard schuifafsluiter met kleine- diameter voor smalle leidingsystemen.
Wat is het ISO-equivalent van DIN 603?
ISO-waarde 8678
Het ISO-equivalent voor DIN 603 paddestoelkop slotbouten met vierkante hals isISO-waarde 8678.
Wat is de API-standaard voor kleppen?
API-klepnormen zijn dat weltechnische specificaties ontwikkeld door het American Petroleum Institute om de veiligheid, betrouwbaarheid en interoperabiliteit in de olie-, gas- en procesindustrieën te garanderen. Deze normen definiëren ontwerpvereisten, materialen, testprotocollen en kwaliteitscontrolemaatregelen voor verschillende kleptypen.
