Het kernverschil tussenterugslagkleppenEnveer-belaste terugslagkleppenligt in hun werkingsprincipes, structureel ontwerp, reactiesnelheid en toepasselijke bedrijfsomstandigheden. Hun prestaties bij het voorkomen van terugstroming verschillen aanzienlijk.
Terugslagkleppenvertrouw op de rotatie van een klepschijf rond een draaipen om te openen en te sluiten. Bij voorwaartse stroming duwt het medium de schijf-vormige klepschijf open; bij tegenstroom werd de klepschijf opnieuw geplaatst en afgedicht onder zijn eigen gewicht en vloeistofdruk. Het gestroomlijnde interne kanaalontwerp resulteert in een lage vloeistofweerstand en een lage drukval, waardoor het geschikt is voor leidingsystemen met grote-diameter (DN≥50 mm), lage-stroom- en schone medialeidingsystemen, zoals watertoevoer, afvoer, brandbeveiliging en industriële leidingnetwerken.
Omdat de klepschijf echter voor het sluiten afhankelijk is van de zwaartekracht, is de sluitsnelheid relatief langzaam. Het is gevoelig voor waterslag wanneer de druk vaak fluctueert of wanneer de pomp stopt, en kan doorgaans alleen worden geïnstalleerd in horizontale of specifiek hellende pijpleidingen, waardoor de installatierichting wordt beperkt.
Veer-belaste terugslagkleppenhebben daarentegen een ingebouwde-voorgespannen veer. Bij voorwaartse stroming overwint de middendruk de veerkracht om de klep te openen; bij tegenstroom duwt de veer de klepschijf snel terug naar zijn afgedichte positie. Dit ontwerp zorgt voor een snellere respons en snellere uitschakeling, waardoor waterslag effectief wordt verminderd en het bijzonder geschikt is voor toepassingen met pulserende stroming, trillingen of die een snelle sluiting vereisen, zoals waterpompuitlaten en huishoudelijke verwarmingssystemen.
Dankzij de veer-constructie is de installatie ook onbeperkt, waardoor verticale of horizontale installatie mogelijk is, waardoor het aanpassingsvermogen wordt vergroot. Het stromingspad is echter relatief complex, wat resulteert in een iets hogere vloeistofweerstand, en de veren kunnen bij langdurig gebruik vermoeid raken en defect raken, waardoor regelmatig onderhoud nodig is.
Beide modellen aanschaffen?Ontvang vandaag nog fabrieks-directe offertes voor zwenk- en veer-geladen kleppen.
Vergelijkingstabel: terugslagklep versus veer-geladen terugslagklep
| Vergelijkingsdimensie | Terugslagklep | Veer-terugslagklep met veerwerking |
| Sluitende kracht | Hangt vooral af vantegendruken degewichtvan de schijf. | Hangt vooral af van demechanische kracht van een interne veer. |
| Structureel ontwerp | De schijf zwaait op een scharnierpen die zich buiten het zitgedeelte bevindt. | De schijf beweegt langs de middellijn en wordt door een veer tegen de zitting gehouden. |
| Installatierichting | Voornamelijk horizontaal. Verticale installatie is alleen bedoeld voorNaar bovenstroom. | Elke richting(Horizontaal, Verticaal omhoog/omlaag of Hellend). |
| Sluitingssnelheid | Langzamer. Lange reisafstand; het opnieuw plaatsen heeft een kleine vertraging. | Zeer snel. Sluit krachtig voordat de stroomsnelheid nul bereikt. |
| Waterslag/geluidscontrole | Arm. Gevoelig voor gewelddadig"Slammen"en hydraulische schok. | Uitstekend. Geclassificeerd als een"Stil"ontwerp; onderdrukt effectief waterslag. |
| Stromingsweerstand (drukval) | Minimaal. Recht-doorstroompad; zeer lage drukval. | Matig/hoger. Moet de veerspanning overwinnen; Het stroompad is vaak kronkelig. |
| Krakende druk | Zeer laag. Flow hoeft alleen maar de lichte-schijf opzij te duwen. | Hoger/Verstelbaar. Hangt af van de voor-voorspanning van de veer. |
| Afdichtingsprestaties | Medium. Kan kleine lekkages vertonen bij zeer lage druk of lage tegendruk. | Goed. De veer zorgt voor een initiële afdichtingsdruk en een betere centrering. |
| Mediavereisten | Lager. Betere tolerantie voor media met wat vuil of een hogere viscositeit. | Hoog. Vuil kan de veer of het geleidingsmechanisme gemakkelijk blokkeren. |
| Onderhoud | Eenvoudig. Intuïtieve structuur; gemakkelijk om de scharnierpen en arm te inspecteren. | Complex. Vereist controle op veermoeheid en geleidingsslijtage. |
| Typisch maatbereik | Verkrijgbaar van kleine tot ultra-grote diameters (DN2000+). | Vaak bij kleine tot middelgrote boringen; grote maten zijn vaak zwaar en duur. |
| Kosten / prijspunt | Lager. Eenvoudig ontwerp met een lange productiegeschiedenis. | Hoger. Precisieveren en geleidingsontwerpen verhogen de productiekosten. |

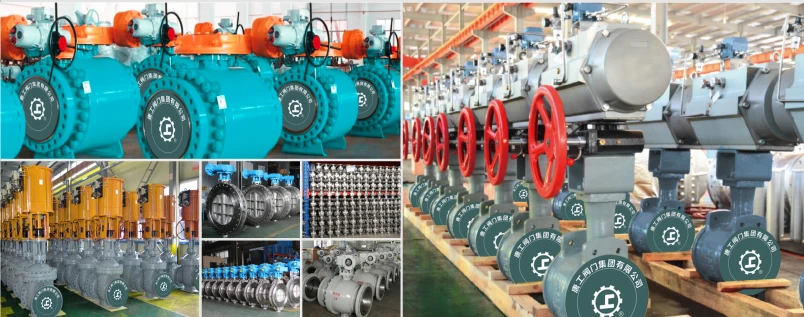

GNEE-terugslagklepfabriek
Verward over de specificaties van de terugslagklep?Ontvang binnen 24 uur een gratis technisch advies en een offerte.
Veelgestelde vragen
Waar dient een terugslagklep voor?
Een terugslagklep is een eenvoudig apparaat dat is ontworpen voor:de een-richtingsstroom van een vloeistof of gas. Het heeft een schijf die op een scharnier zwaait, opent om vloeistof naar binnen te laten stromen en vervolgens sluit om terugstroming te voorkomen.
Waar dient een veerterugslagklep voor?
Kleppen zijn veelzijdige apparaten die worden gebruikthet regelen van de stroom van vloeistoffen of gassen. Ze spelen een belangrijke rol in talloze leiding- en processystemen en dienen doorgaans voor het regelen van de stroom en druk, het starten of stoppen van de stroom, of het voorkomen van terugstroming binnen een systeem.
Wat is de levensduur van een veerterugslagklep?
Typische levensduur
Gemiddeld kunnen terugslagkleppen overal meegaan5 tot 20 jaar. Deze levensduur kan echter worden verlengd of verkort op basis van de eerder genoemde factoren. Terugslagkleppen die zijn gemaakt van materialen van hoge-kwaliteit en die onder ideale omstandigheden worden gebruikt, kunnen bijvoorbeeld meer dan 20 jaar meegaan.
