A pneumatische kogelkraanis een kogelkraan uitgerust met een pneumatische aandrijving. Pneumatische actuatoren hebben een relatief hoge werksnelheid, waarbij de hoogste schakelsnelheid 0,05 seconde per cyclus is. Daarom worden ze vaak pneumatische snel-shutdown-kogelkranen genoemd.
Pneumatische kogelkranen zijn doorgaans uitgerust met verschillende accessoires, zoals magneetkleppen, luchttoevoerbehandelingsunits, eindschakelaars, klepstandstellers en bedieningskasten, om lokale en op afstand gecentraliseerde controle te bereiken. De klep kan vanuit de controlekamer worden bediend, waardoor handmatige bediening op- locatie of op hoogte of op gevaarlijke locaties overbodig wordt. Hierdoor wordt mankracht en tijd aanzienlijk bespaard en wordt de veiligheid gewaarborgd.
GNEE is een toonaangevende fabrikant van kleppen in China, uitgerust met een CNC-werkplaats, die u maatwerkdiensten voor kleppen biedt.B2B-klepoplossingen – Dien uw vereisten in!
Pneumatisch bediende kogelkraan Technische parameters
Gasdichtheidstest: 0,5-0,7
Bedrijfstemperatuur: PTFE kleiner dan of gelijk aan 150 graden, PPL kleiner dan of gelijk aan 300 graden, koolstofvezel kleiner dan of gelijk aan 350 graden
Toepasselijke media: water, olie, stoom
P: Salpeterzuur (temperatuur kleiner dan of gelijk aan 200 graden)
R: Azijnzuur (temperatuur kleiner dan of gelijk aan 200 graden)
Ontwerp en productie: GB/T12237-89
Flensaansluiting: JB/T79-94, GB9113-2000
Structurele lengte: GB12221-89
Nominale diameter: DN15~DN150mm
Nominale druk: PN1,6, 2,5, 4,0 MPa
Pneumatisch bediende kogelkraan Kenmerken
- Lage vloeistofweerstand: Pneumatische kogelkranen hebben de laagste vloeistofweerstand van alle kleptypen. Zelfs wanneer deze volledig open of volledig gesloten is, is het afdichtingsoppervlak geïsoleerd van het medium, waardoor het minder gevoelig is voor erosie.
- Uitstekende afdichtingsprestaties: Afdichtingsringen gemaakt van elastische materialen zoals PTFE zorgen voor uitstekende afdichtingsprestaties in zowel hoge als lage drukomgevingen.
- Eenvoudige bediening: uitsluitend bediend door een pneumatische actuator, het openen en sluiten gaat snel en vereist slechts een rotatie van 90 graden van volledig open naar volledig gesloten.
- Eenvoudige structuur en eenvoudig onderhoud: De compacte structuur van pneumatische kogelkranen maakt demontage en vervanging van kwetsbare onderdelen zoals afdichtringen erg handig.
- Breed toepassingsbereik: capaciteiten variëren van enkele millimeters tot enkele meters, geschikt voor toepassingen in omgevingen met hoog vacuüm tot hoge druk.
- Hoge veiligheid: aangedreven door gas (doorgaans 0,2-0,8 MPa druk), zelfs in geval van lekkage veroorzaakt het geen milieuvervuiling zoals hydraulische of elektrische kleppen.
voordelen van pneumatisch bediende kogelkraan
Pneumatische kogelkranen worden voornamelijk gebruikt in pijpleidingen voor snelle afsluiting, distributie en verandering van de stroomrichting van media. Als nieuw type klep heeft de pneumatische kogelkraan de volgende voordelen:
1. Lage vloeistofweerstand; de weerstandscoëfficiënt is gelijk aan die van een pijpstuk van dezelfde lengte.
2. Eenvoudige structuur, klein formaat en licht van gewicht.
3. Strak en betrouwbaar; Het materiaal van het afdichtingsoppervlak van de kogelkraan maakt op grote schaal gebruik van kunststoffen, wat uitstekende afdichtingsprestaties oplevert, en het wordt ook veel gebruikt in vacuümsystemen.
4. Handige bediening; snel openen en sluiten; Er is slechts een rotatie van 90 graden nodig om van volledig open naar volledig gesloten te gaan, wat bediening op afstand vergemakkelijkt.
5. Eenvoudig onderhoud; De pneumatische kogelkraan heeft een eenvoudige structuur en de afdichtringen zijn over het algemeen beweegbaar, waardoor demontage en vervanging gemakkelijk is.
6. Wanneer ze volledig open of volledig gesloten zijn, zijn de afdichtingsoppervlakken van de kogel en de zitting geïsoleerd van de media, waardoor erosie van de klepafdichtingsoppervlakken tijdens de mediastroom wordt voorkomen.
7. Breed scala aan toepassingen; toepasbaar voor buisdiameters van enkele millimeters tot enkele meters, en van hoogvacuüm tot hoge druk.
8. Omdat pneumatische kogelkranen gas als energiebron gebruiken, doorgaans bij een druk van 0,2-0,8 MPa, zijn ze relatief veilig. Als een pneumatische kogelkraan lekt, kan het gas, in tegenstelling tot hydraulische of elektrische kleppen, direct worden afgevoerd. Dit veroorzaakt geen milieuvervuiling en biedt een hogere veiligheid.
9. Vergeleken met handmatige en turbinekogelkranen kunnen pneumatische kogelkranen worden geconfigureerd met grotere diameters (handmatige en turbinekogelkranen liggen over het algemeen onder DN300, terwijl pneumatische kogelkranen DN1200 kunnen bereiken).
Pneumatisch bediende kogelkraan Toepassingen
- Petroleum/Chemisch: Transport van corrosieve media zoals ruwe olie en chemicaliën.
- Energie/Farmaceutisch: Controle van stoom, koelwater of steriele vloeistoffen.
- Voedselverwerking: Geschikt voor vloeistoftransport met hoge hygiëne-eisen.
- Milieutechniek: Behandeling van afvalwater dat deeltjes of vezels bevat, enz.

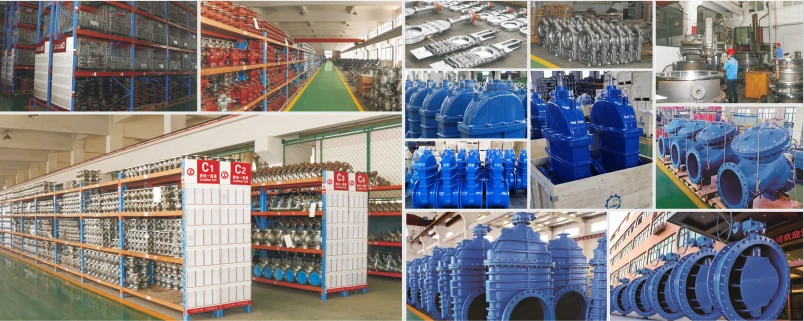

Pneumatisch bediende kogelkraanfabriek
