Hoge-regelkleppen voor hoge temperaturenzijn industriële kleppen die speciaal zijn ontworpen voor hoge-temperaturen boven 450 graden, voornamelijk gebruikt in de petrochemie, de energiesector en andere gebieden voor mediacontrole op hoge- temperaturen. Hun bedrijfstemperatuurbereik is van 450 graden tot 1000 graden. Hun kernfunctie is het aanpakken van problemen zoals vastlopen, falen van afdichtingen en vermindering van de materiaalsterkte veroorzaakt door uitzetting bij hoge- temperaturen, waardoor een betrouwbare werking onder extreme temperaturen wordt gegarandeerd.
Het kleplichaam is gemaakt van materialen die bestand zijn tegen hoge- temperaturen, zoals chroom-molybdeenstaal en roestvrij staal. Voor toepassingen met ultra-hoge- temperaturen kan een niet-metalen hittebestendige- voering of een speciale legering worden geselecteerd.
Het structurele ontwerp omvat een structuur van het type schot- met vooraf- gereserveerde speling om vastlopen als gevolg van thermische uitzetting te voorkomen, en maakt gebruik van externe lagers om de positionering van de poort te ondersteunen, waardoor de belasting op de actuator wordt verminderd. Het afdichtingssysteem is uitgerust met een flexibele grafietpakking die bestand is tegen 600 graden, en klepzittingen van composietgrafiet of overlay-technologie van hoge- temperatuurlegeringen kunnen een effectieve afdichting boven 500 graden bereiken.
Producttypen omvatten gewone gelegeerde hoge--temperatuurkleppen, baffle--type hoge--temperatuurkleppen en ultra-hoge--temperatuurkleppen met niet-metalen voeringen, geschikt voor media zoals stoom en warmteoverdrachtsolie. Sommige modellen ondersteunen intelligente actuatoren en geluidsreducerende, anti-cavitatieklepkooien-.
GNEE Group is een toonaangevende fabrikant van industriële kleppen en levert klepoplossingen en maatwerkdiensten aan klanten over de hele wereld.24/7 ventielondersteuning – Chat nu met ons team!
Hoge-Regelklep voor hoge temperaturen Technische parameters
Ontwerp en productie: GB/T 12235, ASME B16.34, CEI 60534
De structurele lengte: GB/T 12221, ASME B16.10
Aansluitvormen: HG/T 20592-20605, GB/T 9112-9124, ASME B16.5
Inspectie en test: GB/T 13927, API 598, CEI 60534-4
Kaliber: 1/2″ ~ 24″ (DN15 ~ DN600)
Druktemporatuurniveau: ASME B16.34, GB/T 12224
Rijmodus: pneumatisch bediend
Druk: 150 PSI tot 2500 PSI
werkingsprincipe van een regelklep voor hoge- temperaturen
Het werkingsprincipe van eenregelklep voor hoge-temperatuuris het ontvangen van externe stuursignalen, waardoor de actuator de klepkern beweegt om de parameters van het hoge- medium te regelen. De kern ervan ligt in het bereiken van nauwkeurige controle door middel van een ontwerp met aanpassingsvermogen bij hoge- temperaturen, dat kan worden geanalyseerd vanuit drie aspecten:
1. Signaal-gestuurd en stroomregelmechanisme:
Wanneer het besturingssysteem een standaardsignaal afgeeft (zoals 4-20 mA stroom of 0,02-0,1 MPa luchtdruk), zet de actuator (pneumatisch membraantype of elektrisch servotype) het signaal om in stuwkracht, waardoor de klepsteel axiaal beweegt. De klepkern beweegt met de klepsteel op en neer in het kleplichaam, waardoor het stroomgebied tussen de klepkern en de klepzitting verandert, waardoor de stroomsnelheid, druk of temperatuur van het hogetemperatuurmedium (zoals stoom of warmteoverdrachtsolie) wordt geregeld. Wanneer het signaal bijvoorbeeld toeneemt, beweegt de klepkern naar boven, wordt het stroomgebied groter en neemt de mediumstroomsnelheid toe.
2. Ontwerp voor aanpassingsvermogen aan hoge temperaturen:
Het kleplichaam en de kern zijn gemaakt van hoog-temperatuurbestendige legeringen (zoals Cr5Mo en Inconel 625), die temperaturen boven 600 graden kunnen weerstaan. De afdichtingsstructuur (metalen balg of flexibele grafietpakking) compenseert de thermische uitzetting door middel van elastische vervorming, waardoor lekkage van media wordt voorkomen. Het klepdeksel is uitgerust met een uitzettingsvoeg of flexibele steun om de klemspanning te elimineren die wordt veroorzaakt door het verschil in thermische uitzetting tussen het kleplichaam en de klepsteel.
3. Thermische balans en controlestabiliteit:
Sommige constructies zijn uitgerust met warmtedissipatievinnen of waterkoelmantels- om de temperatuurgradiënt van het kleplichaam te beheersen en lokale oververhitting en vervorming te voorkomen. De actuator is uitgerust met een warmte-isolerende afdekking om ervoor te zorgen dat de omgevingstemperatuur van de aandrijfcomponenten behouden blijft<80°C, preventing diaphragm aging or motor overheating failure, ultimately achieving stable regulation under high-temperature conditions.
Regelkleppen voor hoge-temperaturen Toepassingen
Regelkleppen voor hoge-temperaturen worden veel gebruikt in sectoren als de energie-, chemische-, aardolie- en metallurgie, vooral in de volgende scenario's:
1. Ketels van elektriciteitscentrales: worden gebruikt om de stoomstroom te regelen en de veilige werking van de ketel te garanderen.
2. Chemische reactoren: worden gebruikt om de stroomsnelheid van reactanten in chemische productieprocessen nauwkeurig te regelen om een soepele reactie te garanderen.
3. Olieraffinaderijen: gebruikt om de stroomsnelheid van verschillende media in het olieraffinageproces te regelen om de productie-efficiëntie te verbeteren.
4. Thermische systemen: Gebruikt voor temperatuur- en debietregeling in warmwater- of stoomsystemen om de efficiënte werking van het verwarmingssysteem te garanderen.

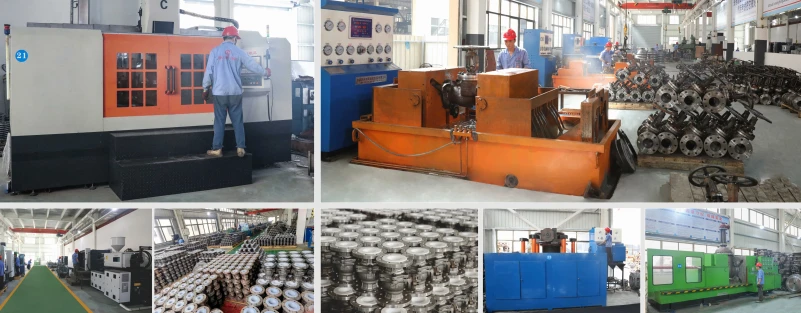

Hoge-Fabriek van regelkleppen voor hoge temperaturen
