Degeflensde vlinderklep met fluorpolymeer-voeringmaakt gebruik van een met fluorpolymeer-gevoerde vlinderplaat met een bolvormig afdichtingsoppervlak, gekoppeld aan een siliconenrubberen pakking aan de basis van de klepzitting om de afdichtingsprestaties van de klep te regelen. Deze klep is eenvoudig te bedienen, sluit goed af en verlengt de levensduur. Het kan worden gebruikt voor snelle afsluiting-of stroomregeling. Het is geschikt voor toepassingen die een betrouwbare afdichting en goede regeleigenschappen vereisen.
Het kleplichaam is van een gespleten type; de afdichting aan het uiteinde van de klepas wordt geregeld door fluorpolymeerrubber op het roterende basisoppervlak tussen de vlinderplaat en de klepzitting, wat resulteert in een compacte structuur, een mooi uiterlijk, een redelijk productieproces en betrouwbare prestaties. Het zorgt ervoor dat de klepas niet in contact komt met het vloeibare medium in de holte, waardoor vervanging van de klepas erg gemakkelijk wordt; de klep kan worden vervangen zonder de pijpleiding te demonteren.
Het product is breed toepasbaar voor het transport van vloeistoffen en gassen (inclusief stoom) in verschillende soorten industriële pijpleidingen, vooral in toepassingen met zeer corrosieve media zoals zwavelzuur, fluorwaterstofzuur, fosfor, zuren, zwavelzuur, sterke basen en aqua regia.
GNEE Group, als toonaangevende fabrikant en leverancier van kleppen in China, levert kleppen die voldoen aan nationale normen zoals ANSI en API.ISO-gecertificeerde kleppen – ontvang direct monsters!
Geflensde PTFE-gevoerde vlinderklep Technische parameters
Maatbereik: DN40–DN1200
Drukbereik: PN6–PN25
Eindverbinding: van een flens voorzien/wafer/lug
Materiaal: nodulair gietijzer / koolstofstalen behuizing met PTFE-voering
Afdichtingen: PTFE/FEP
Klepontwerp: fluor-gevoerde, gecentreerde of excentrische vlinderklep
Van aangezicht tot aangezicht: ISO 5752 / API 609
Eindaansluiting: ASME B16.5, EN 1092-1
Testen en inspectie: API 598, ISO 5208
Geschikt medium: sterke zuren, alkaliën en corrosieve media
Geflensde PTFE-gevoerde vlinderklep Kenmerken
- Hoge corrosieweerstand: de fluorkunststofvoering is bestand tegen sterk corrosieve media zoals geconcentreerd zwavelzuur, zoutzuur en natriumhydroxide, en is geschikt voor het transporteren van een verscheidenheid aan chemische oplossingen.
- Uitstekende afdichtingsprestaties: de afdichtingsstructuur met vier- niveaus garandeert geen lekkage en het lekkageniveau voldoet aan de ANSI B16.104 Klasse VI-norm.
- Flexibel en gemakkelijk te bedienen: de aandrijfeenheid heeft een hoge reactiesnelheid en ondersteunt afstandsbediening en automatische bediening. De schijf kan op elke positie stoppen, waardoor debietregeling mogelijk is.
- Zeer aanpasbaar aan verschillende installatievereisten: het verlengde flensontwerp kan voldoen aan installatiebehoeften met verschillende buisafstanden, waardoor het geschikt is voor complexe werkomstandigheden.
- Lage onderhoudskosten: de afdichtingen zijn vervangbaar, hebben een lange levensduur en lage bedrijfskosten op de lange- termijn.
Materiaalconfiguratietabel voor vlinderklepcomponenten
| Serienummer | Onderdeelnaam | Grijs gietijzer | Koolstofstaal | Roestvrij staal | Roestvrij staal met laag koolstofgehalte | ||
|---|---|---|---|---|---|---|---|
| Z | C | P | R | PL | RL | ||
| 1 | Boven- en onderlichaam | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | Vlinderplaten | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
| 3 | Voeringlaag / Zitting | PTFE (F4), PCTFE (F3), FEP (F46), PFA (smelt-verwerkbaar F4), PO (polyolefine) | |||||
| 4 | Schijf / Pakkingbus | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
| 5 | Steun | WCB (koolstofstaal) | CF8 (roestvrij staal) | ||||
| 6 | Vuller | PTFE (F4) | |||||
| 7 | Bout | 35CrMo | 35CrMo | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 8 | Moer | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |

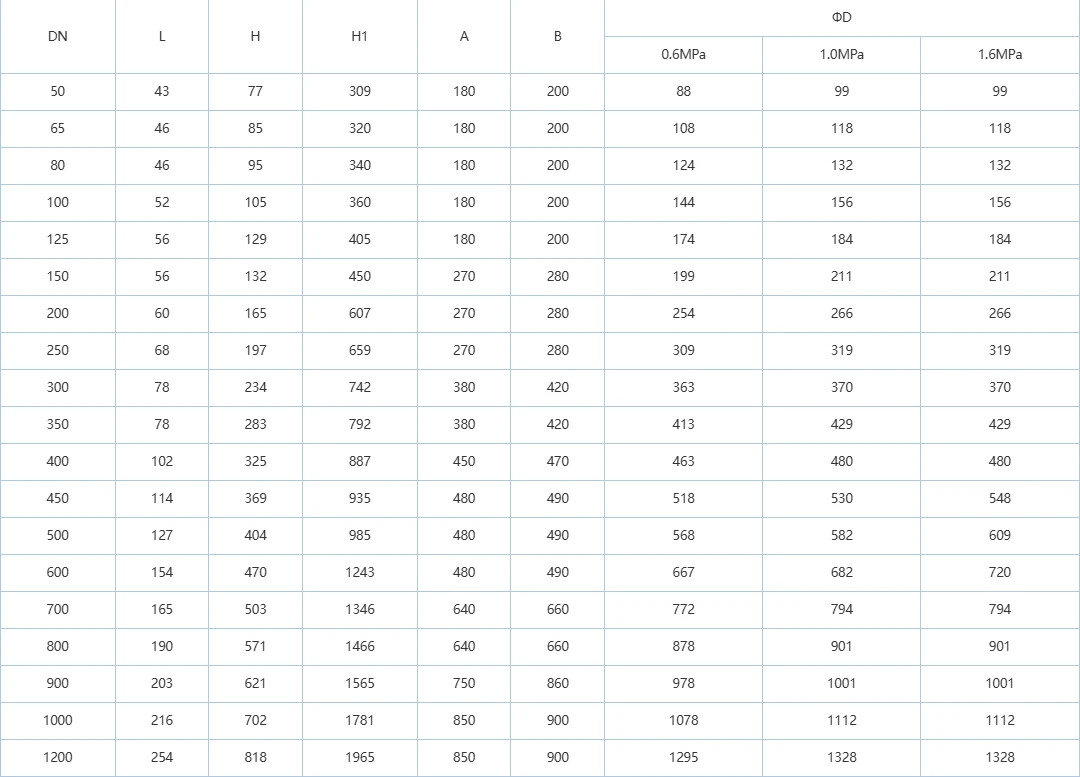

Geflensde PTFE-gevoerde vlinderklep Externe aansluitafmetingen
Geflensde PTFE-gevoerde vlinderklep Toepassingen:
- Chemische industrie: Gebruikt voor het transporteren van geconcentreerd zwavelzuur, zoutzuur, natriumhydroxide en andere chemische oplossingen, ter vervanging van roestvrijstalen kleppen om de kosten te verlagen.
- Farmaceutische en voedingsindustrie: Voldoet aan de FDA-normen voor het transporteren van ultrapuur water en chemische oplossingen, waardoor besmetting met metaalionen wordt voorkomen.
- Milieutechniek: gebruikt bij de behandeling van afvalwater voor zuur-base-neutralisatiepijpleidingen, bestand tegen drastische pH-veranderingen.
- Petroleumindustrie: Gebruikt in katalytische kraakeenheden van olieraffinaderijen voor zure gaspijpleidingen, bestand tegen waterstofsulfidecorrosie.
