Eenelektrische drie-wegkogelkraanbestaat uit een elektrische actuator en een driewegkogelkraan-. Het is een roterende afsluit- en regelklep- met voordelen zoals een strakke sluiting, compacte structuur, laag gewicht en eenvoudig onderhoud. De elektrische drie-kogelkraan gebruikt 220 V enkel- wisselstroom als stroombron. Het ontvangt schakelsignalen van het besturingssysteem en drijft een omkeerbare enkel-fasige tandwielreductor aan via een-fasige stroomschakeling, waardoor de kogelkraan de pijpleiding kan schakelen volgens gespecificeerde vereisten.
Een afgedichte elektrische driewegkogelkraan met twee-zittingen- heeft een compacte structuur, een aantrekkelijk uiterlijk en goede afdichtingsprestaties. Het kan de stroomrichting van het medium in de pijpleiding veranderen en twee onderling loodrechte kanalen verbinden of afsluiten. Een afgedichte elektrische drie-kogelkraan met vier- zitplaatsen heeft een aantrekkelijk uiterlijk en een compacte en redelijke structuur. Het kan niet alleen de stroomrichting van het medium veranderen, maar ook de drie kanalen verbinden. Het kan ook elk kanaal sluiten terwijl de andere twee met elkaar worden verbonden, waardoor het samenvoegen of splitsen van het medium in de pijplijn flexibel wordt geregeld.
Elektrische drie-kogelkranen zijn geschikt voor het veranderen van de stroomrichting van media en het splitsen of mengen van vloeistoffen in pijpleidingsystemen van de watervoorziening, petrochemie, metallurgie, mijnbouw, lichte textiel-, energie-, papierfabricage-, voedsel- en staalindustrie.
GNEE is een toonaangevende fabrikant van kleppen in China, uitgerust met een CNC-werkplaats, die u maatwerkdiensten voor kleppen biedt.Optimaliseer uw pijplijn – Download vandaag nog de kleppencatalogus!
Elektrische drie-wegkogelkraan - belangrijkste technische parameters
| Item | Parameters |
|---|---|
| Type kleplichaam | Drie-gegoten kogelkraan |
| Nominale diameter | DN15-200mm |
| Nominale druk | PN1,6, 2,5, 4,0, 6,4 MPa; ANSI 150, 300LB; JIS 10, 20, 30K |
| Flens standaard | JIS, ANSI, GB, JB, HG, enz. |
| Verbindingstype | Geflensd, met schroefdraad (geschikt voor 1/2"-2") |
| Type motorkap | Integraal |
| Kliertype | Compressietype drukplaat |
| Afdichtende verpakking | V-type PTFE-verpakking, geïmpregneerde PTFE-asbestverpakking, asbest-textielverpakking, grafietverpakking |
| Actuatormodel | DSR, 3810R, DZW, HQ, PSQ elektrische actuatoren |
| Belangrijkste technische parameters |
Voedingsspanning: 220V/50Hz, 380V/50Hz Ingangssignaal: 4-20mA of 1-5V·DC Uitgangssignaal: 4-20mA·DC |
|
Beschermingsklasse: gelijkwaardig aan IP65 (of IP67) Explosie-markering: ExdⅡBT4 Handmatige bediening Functie: handvat |
|
|
Omgevingstemperatuur: -25-+70 graad Omgevingsvochtigheid: minder dan of gelijk aan 95% |
Elektrische drie-kogelkraan: belangrijkste prestatie-indicatoren
| Nominale diameter DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Toegestaan drukverschil (MPa) | Minder dan of gelijk aan nominale druk | |||||||||||
| Bewegingsbereik | 0-90 graden | |||||||||||
| Lekkage Q | Volgens GB/T4213-92 is dit minder dan 0,01% van de nominale kV. | |||||||||||
| Fundamentele fout | ±1% | |||||||||||
| Hysterese | ±1% | |||||||||||
| Dode zone | Minder dan of gelijk aan 1% | |||||||||||
Materialen van de hoofdcomponenten van de elektrische drie-kogelkraan
| 1 | Linker klephuis | WCB,CF8,CF8M,CF3M |  |
| 2 | Rechter kleplichaam | WCB,CF8,CF8M,CF3M | |
| 3 | Klepzitting | PEFE,PPL,304,316 | |
| 4 | Gebied | 2Cr13.304.316 | |
| 5 | Klepsteel | 2Cr13.304.316 | |
| 6 | Afdichtende verpakking | PTFE/flexibel grafiet | |
| 7 | Pakkingbus | WCB,CF8,CF8M,CF3M |

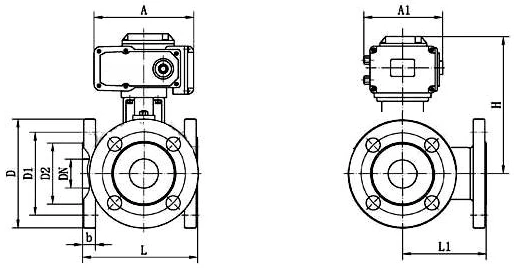

Hoofdvorm en aansluitafmetingen van elektrische drie-kogelkraan
|
|
| Nominale diameter DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
| L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| H | Afhankelijk van de uitvoerende instantie. | |||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 24 | 24 |
Kenmerken van elektrische drieweg-kogelkranen:
1. Drie-kogelkranen zijn verkrijgbaar met afdichtingsconstructies met twee- en vier- zittingen. De klepkernopening heeft zowel L-type- als T--typestructuren. Door de rotatiehoek van de klepkern te regelen, kan de verbindingsstatus tussen de klepkernopening en de pijpleidingpoort worden gewijzigd, waardoor verschillende combinaties van controle over drie aftakleidingen mogelijk zijn.
Drie-kogelkranen hebben een grote stroomcapaciteit en kunnen gassen, vloeistoffen en stoom regelen, en zijn bijzonder geschikt voor het regelen van- hoge viscositeit, vezelachtige vloeistoffen en deeltjesvormige vloeistoffen. Ze zijn ook geschikt voor toepassingen met strenge afdichtingseisen.
2. Afgedichte drie- kogelkranen met twee- zittingen hebben een compacte structuur, een mooi uiterlijk en goede afdichtingsprestaties. Ze kunnen de stroomrichting van het medium in de pijpleiding veranderen. Ze kunnen ook twee onderling loodrechte kanalen verbinden of afsluiten.
3. Afgedichte drie- kogelkranen met vier- zittingen hebben een mooi uiterlijk en een compacte en redelijke structuur. Ze kunnen niet alleen de stroomrichting van het medium veranderen, maar ook de drie kanalen met elkaar verbinden. Tegelijkertijd kan elk kanaal worden gesloten, terwijl de andere twee kanalen kunnen worden aangesloten, waardoor het samenvoegen of splitsen van het medium in de pijplijn flexibel kan worden geregeld.
4. Met het klepkernkanaal van het T--type kunnen drie orthogonale pijpen worden aangesloten of geschakeld, waardoor stromen kunnen worden gesplitst of samengevoegd; het L--type kanaal verbindt twee orthogonale pijpen en snijdt een ander kanaal af, waardoor de richting van de mediumstroom verandert.
Toepassingen voor elektrische driewegkogelkranen
Geschikt voor mediabesturing in de volgende systemen:
1. Industriële vloeistofsystemen: pijpleidingcontrole in de petrochemische, metallurgische en energie-industrie
2. Publieke nutsvoorzieningen: stedelijke watervoorziening, afvalwaterzuivering en energietransmissie
3. Behandeling van speciale media: transport van vloeistoffen met hoge- viscositeit en vezelachtige deeltjes.

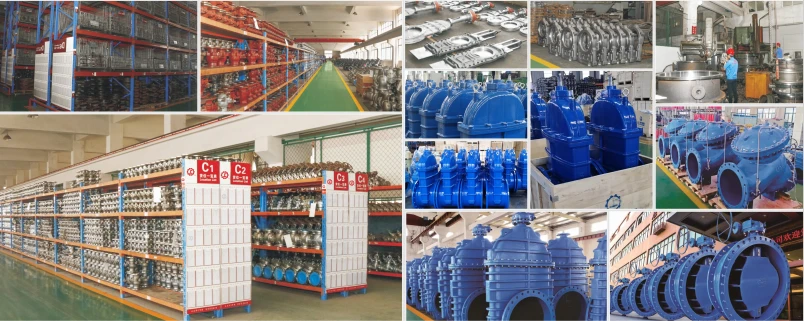

Fabriek voor elektrische driewegkogelkranen.-
