Deelektrische kogelkraan van het type V-, bestaande uit een elektrische actuator en een kogelkraan van het V--type, is een regelklep met hoekslag die de vloeistofstroom regelt door een V--vormige bolvormige klepplaat tegen het afdichtingsoppervlak te draaien binnen een klein openingsbereik. De V-vormige bolvormige klepplaat van de elektrische kogelkraan van het V--type verhoogt de regelverhouding en heeft ook een afschuivend effect op de afdichtring tijdens de stroomsmoring. Daarom is het geschikt voor besturingssystemen die een grote regelverhouding vereisen, evenals voor het regelen van vloeistoffen die vezelachtige materialen of slurries bevatten.
Elektrische kogelkranen van het V--type worden veel gebruikt in industrieën zoals de aardolie-, chemische, energie-, metallurgie-, staal-, papier-, farmaceutische, voedingsmiddelen-, textiel- en lichte industrie.
GNEE Group is gespecialiseerd in de productie van industriële kleppen en levert klepoplossingen en maatwerkdiensten aan klanten over de hele wereld.Aangepaste klepontwerpen beschikbaar - Start uw project!
Elektrische V-kogelkraan Technische parameters
Maatbereik: DN15-DN300
Drukbereik: PN16-PN40
Eindverbinding: van een flens voorzien, met schroefdraad
Materiaal: roestvrij staal, koolstofstaal
Afdichtingen: PTFE, grafiet
Kleppenontwerp: elektrische V-kogelkraan
Van aangezicht tot aangezicht: ISO 5752, EN 558
Eindaansluiting: ASME B16.5, ISO 7005
Testen en inspectie: API 598, ISO 5208
Geschikt medium: water, olie, gas, stoom
Kenmerken en voordelen van elektrische V-kogelkranen
- Nauwkeurige stroomregeling: Dankzij het V--vormige kogelontwerp biedt de elektrische V-kogelkraan een hoge nauwkeurigheid en stabiliteit bij het reguleren van de mediastroom.
- Eenvoudige bediening: Aangedreven door een elektrische actuator, wordt nauwkeurige controle van het openen en sluiten van de klep bereikt, waardoor de bediening eenvoudig en snel is.
- Lage vloeistofweerstand: Dankzij de geometrie van de V--vormige kogel kan het medium soepel door de klep stromen, waardoor de drukval en klepslijtage worden verminderd.
- Betrouwbare afdichting: Het V--vormige structuurontwerp van de elektrische V-kogelklep zorgt voor een groot contactoppervlak tussen de kogel en de klepzitting, wat resulteert in uitstekende afdichtingsprestaties en een nul-lekkagecontrole.
- Eenvoudig onderhoud: Het compacte ontwerp en de eenvoudige structuur van de elektrische V--kogelkraan verminderen de benodigde vloerruimte, waardoor installatie en onderhoud worden vergemakkelijkt.
Belangrijkste technische parameters en prestaties van elektrische V--kogelklep
Ventieltype:
Door gieten kogelkraan
Nominale diameter (DN):
| DN (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diameter zitting (mm) | 20 | 26 | 33 | 40 | 53 | 66 | 85 | 104 | 128 | 170 | 212 | 256 | 300 | 340 |
| Nominale stroomcoëfficiënt (Kv) | 25 | 36 | 63 | 100 | 184 | 284 | 400 | 600 | 950 | 1540 | 2250 | 3900 | 6150 | 9800 |
Nominale druk:
PN1,6, 6,4 MPa
Aanvullende technische details van elektrische V-kogelkraan
| Item | Specificatie |
|---|---|
| Verbindingstype | Wafertype, flenstype; Standaard JB/T79–94 |
| Hoek van de kogelkern | 90 graden |
| Materiaal kogelkern | Gietstaal, gegoten roestvrij staal |
| Lichaamsstructuur | Deel van de bal met V-inkeping |
| Materiaal zitting | PTFE, versterkt PTFE of roestvrij staal |
| Toepasselijke temperatuur | Normaal type: –40 ~ 180 graden; Type hoge-temperatuur: –20 ~ 450 graden |
| Stroomkenmerken | Ongeveer gelijk percentage (typische curve, zie bijlage) |
| Actuatormodel | DKI– I (elektrisch bediende actuator met hoog regelvermogen) |
| Ingangssignaal | 0–10 mA, 4–20 mA, 1–5 V gelijkstroom |
| Basisfout | Minder dan of gelijk aan ±2,5% van de volledige reissom |
| Verzet | Minder dan of gelijk aan 2% van de volledige reissom |
| Dood gebied | Minder dan of gelijk aan 3,0% van de volledige reissom |
| Lekkage | Zachte afdichting: conform JB/T7387–94 Tabel 2, klasse V |

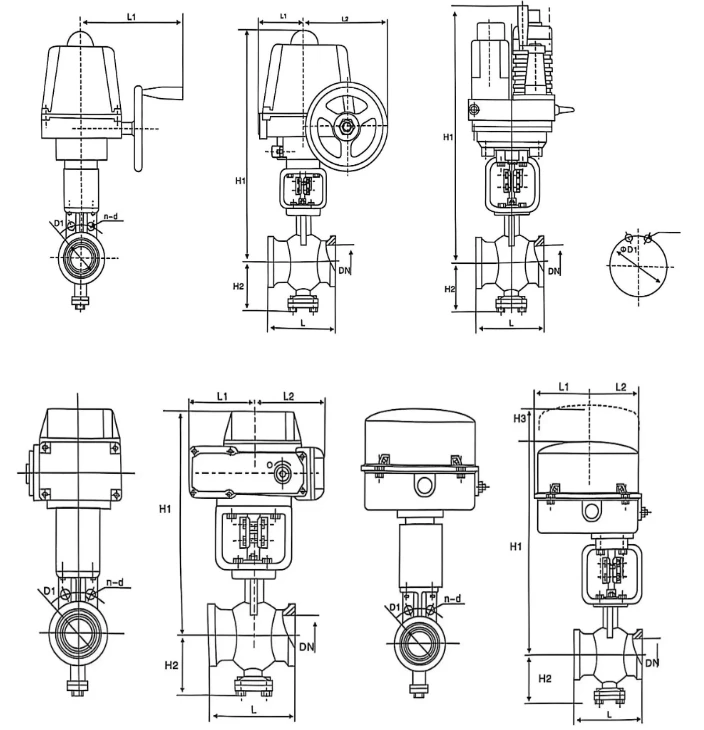

Elektrisch trekken van V-kogelkranen
Externe afmetingen van elektrische V-kogelklep
ZKJV–16-model
| DN (mm) | L | H1 | H2 | D1 | n–φd |
|---|---|---|---|---|---|
| 25 | 102 | 450 | 60 | 85 | 4–18 |
| 32 | 100 | 460 | 65 | 100 | 4–23 |
| 40 | 114 | 470 | 75 | 110 | 4–23 |
| 50 | 124 | 500 | 95 | 125 | 4–23 |
| 65 | 143 | 590 | 105 | 145 | 8–23 |
| 80 | 165 | 600 | 120 | 160 | 8–23 |
| 100 | 190 | 720 | 140 | 180 | 8–23 |
| 125 | 213 | 737 | 165 | 210 | 8–30 |
| 150 | 229 | 755 | 180 | 240 | 8–34 |
| 200 | 267 | 870 | 210 | 295 | 12–34 |
| 250 | 297 | 1070 | 240 | 355 | 12–41 |
| 300 | 330 | 1110 | 290 | 410 | 16–41 |
| 350 | 380 | 1145 | 330 | 470 | 16–41 |
| 400 | 420 | 1180 | 360 | 525 | 16–48 |
Toepassingen voor elektrische V-kogelkranen
- Chemische industrie: Bij chemische productieprocessen is nauwkeurige controle van de stroomsnelheden van verschillende chemische grondstoffen, tussenproducten en eindproducten vereist. Elektrische V-kogelkranen kunnen worden gebruikt voor de toevoercontrole in chemische reactoren en voor het aanpassen van de mengverhouding van materialen in pijpleidingen, waardoor stabiele chemische reacties en een consistente productkwaliteit worden gegarandeerd.
- Olie- en gasindustrie: Bij de winning, het transport en de verwerking van olie en gas worden elektrische V-kogelkranen gebruikt om de stroomsnelheid en druk van olie en gas te regelen. In drukregelstations en afscheiders in olie- en gaspijpleidingen maken ze bijvoorbeeld nauwkeurige regeling en veilige afsluiting-van de mediastroom mogelijk.
- Energiesector: In thermische energiecentrales worden elektrische V-kogelkranen gebruikt om de stroomsnelheden van ketelvoedingswater, stoom en andere media te regelen, waardoor de normale werking van de ketel en de efficiëntie van de energieopwekking worden gewaarborgd. In voedingswatersystemen regelt de openingsgraad van de elektrische V-kogelklep bijvoorbeeld nauwkeurig het voedingswatervolume om aan de verbrandingsvereisten van de ketel te voldoen.
- Voedingsindustrie: In voedselverwerkings- en transportprocessen, zoals in de productielijnen voor melk, dranken en bier, worden elektrische V-kogelkranen gebruikt om de vloeistofstroom te regelen, waardoor de voedselveiligheid en hygiëne worden gewaarborgd. De uitstekende afdichtingsprestaties en nauwkeurige afstelfunctie kunnen voldoen aan de eisen van de voedselproductie op het gebied van stroomsnelheid en hygiënische omstandigheden.
