API 623 GLOBE VALVE BESCHRIJVING
API 623 Globe Valve is een stalen stopklep die is ontworpen in overeenstemming met de American Petroleum Institute (API) Standard. Het is ontworpen voor industriële pijpleidingssystemen en wordt gebruikt om vloeistoffen op hoge temperatuur en hoge druk (zoals stoom, olie en gas, enz.). De kernstandaard is "stalen stopklep-geflangde uiteinde en kontlijm, geboutde motorkap" (API 623-2013).
Kernnormen en specificaties
SCOPE VAN TOEPASSING
Connection Form: flensuiteinde (ASME B16.5) of kontlijm (ASME B16.25);
Diameter en druk: diameter 2 "~ 24", drukniveau 150lb ~ 2500lb (Klasse 150 ~ Klasse 2500).
Design en productie -eisen
Structurele lengte: in overeenstemming met ASME B16.10 Standard; VALVE BODY EN BONNET: BOUTTED BONNET ONTWERP (Klasse 150 ~ Klasse 600); SEAL PRESTATIES: Klepschijf en klepstoel worden gedwongen te afdichten, en het afdichtoppervlak kan een platte of conische structuur zijn, geschikt voor hoge temperatuur en hoge drukomstandigheden.
Structurele kenmerken en voordelen
Key -ontwerpverbeteringen
Seat binnendiameter Optimalisatie: vergeleken met de oude versie van BS 1873 Standard, vermindert API 623 de binnendiameter van de klepstoel (bijvoorbeeld de binnendiameter wordt gereduceerd van 152 mm tot 135 mm onder 6 "{5}}} lb werkomstandigheden), Verbetering van de dosis betrouwbaarheid; Klepstamdiameter onder 6 "-600 LB-werkomstandigheden worden verhoogd van 41,3 mm tot 48 mm), waardoor de drukweerstand en anti-schuurmogelijkheden worden verbeterd.
performance voordelen
Hoge afdichting: nullekkage kan worden bereikt door geforceerde afdichting door klepsteeldruk; Versatility: ondersteunt volledige open\/volledige gesloten cutoff en kan ook worden gebruikt voor stroomregeling en smoorplekken; Corrosie Resistance: de kleplichaam en interne onderdelen kunnen worden gemaakt van legeringsstaal, roestvrij staal, enz., Geschikt voor corrosieve media.
API 623 Specificatie van de bolklep
|
item |
ventiel |
|
Sollicitatie |
Industrie, energiecentrale, marine, olie |
|
Poortgrootte |
Dn 15- dn150 |
|
Garantie |
2 jaar |
|
Plaats van herkomst |
China |
|
Henan |
|
|
Stroom |
Handmatig, elektrisch, pneumatisch, hydraulisch |
|
Temperatuur van media |
Hoge temperatuur, lage temperatuur, gemiddelde temperatuur, normale temperatuur |
|
Structuur |
Zwevend, tunnion |
|
Media |
Olie, water, stoom, LNG, lox |
|
Aangepaste ondersteuning |
OEM, ODM, OBM |

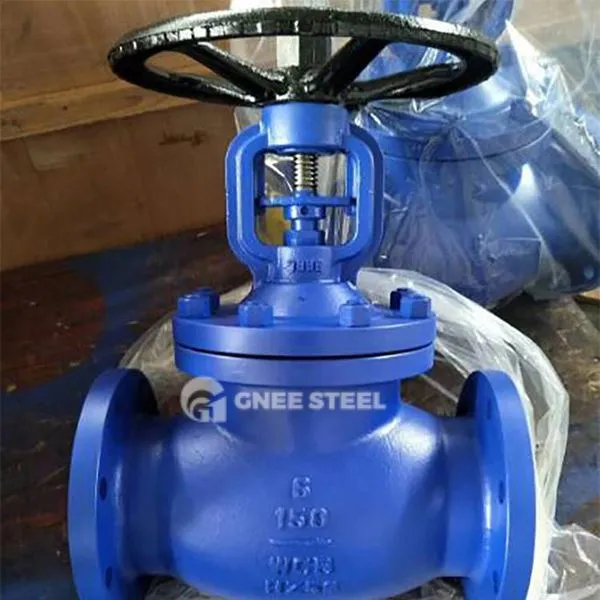

API 623 Globe Valve
Toepassingsspecificaties en aanpassingsscenario's
Tapitabele industrieën
Hogedruk stoom- of olie- en gaspijpleidingssystemen zoals petrochemisch, kracht en energie;
Industriële scenario's die frequente openings- en sluitings- of precieze stroomregelgeving vereisen.
ondersteunende normen
Design and Manufacturing: API 623, BS 1873 (oude versie), ASME B16.34 (temperatuur- en drukkwaliteit); Testing en inspectie: API 598 (klepdruktest).
