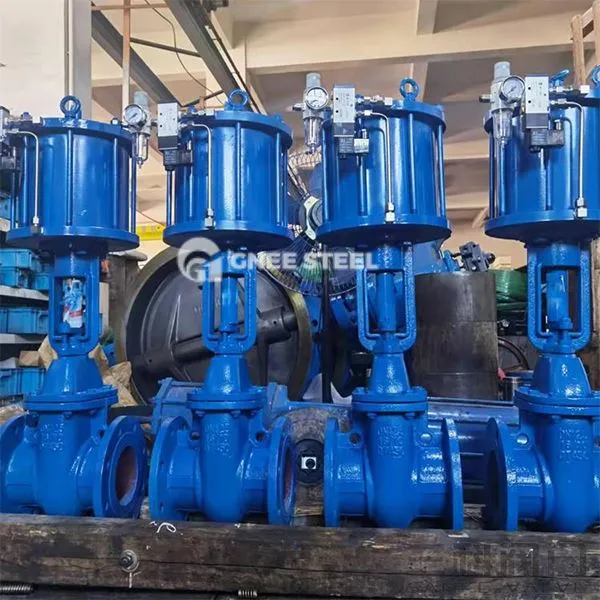

Pneumatische wigpoortkleppen

Pneumatische wigpoortkleppen

Door het samenwerkingsontwerp van pneumatische aandrijf- en wigafdichting heeft de pneumatische wigpoortventiel aanzienlijke voordelen getoond in hoge druk, hoogfrequente opening en afsluitende en automatische controlescenario's en wordt het voorkeurskleptype in de petroleum, chemische, elektrische stroom en andere industrieën.

Pneumatische wigpoortkleppen Beschrijving



Pneumatische wigpoortventiel is een klep die opent en sluit door een wigvormige poortplaat door een pneumatische actuator te besturen. Het bestaat uit een kleplichaam, een wigvormige poortplaat, een klepstam, een pneumatische actuator (inclusief een cilinder) en een afdichtingsmontage. De kernfunctie is de combinatie van persluchtkracht en de geforceerde afdichting van de poortplaat van de wig. Het is geschikt voor vloeistofafsnijding of regelgeving in geautomatiseerde besturingssystemen.

Pneumatische wigpoortkleppen specificatie



Type

Pneumatische wigpoortkleppen

Maat

DN15 tot 4000

Afdichting

PTFE, EPDM, Metaal, NBR

Geschikt medium

Water, olie, gas, pulp, enz

Structuur

Randtype

Stang

Roestvrij staal 304

Standaard

As, GB, Din, Jis zijn beschikbaar

Temperatuur van media

-20 tot 1100 graden

Verbinding

Flengt of sjokt

Certificaat

CE, ROHS, ISO9001, TUV




Pneumatische wigpoortkleppen

Pneumatic Wedge Gate Valves
Pneumatic Wedge Gate Valves
Pneumatic Wedge Gate Valves

Testvereisten ‌Of Flens Wedge Gate -klep



Prestatietest ‌
‌Sterkte test ‌: het kleplichaam draagt ​​1,5 keer de nominale druk en handhaaft 5 minuten druk zonder lekkage of vervorming ‌. ‌ Seal Test ‌ ‌ ‌: in de gesloten toestand wordt de inlaatzijde onder druk gezet tot 1,1 keer de nominale druk en de lekkage aan de uitlaatzijde voldoet aan de API 598 of GB/T 13927 Standard ‌. ‌Pneumatische actuatortest ‌: verifieer het openings- en slotkoppel, responstijd en luchtdrukstabiliteit (meestal 0. 4 ~ 0. 6mpa) ‌. ‌
Materiaal- en uiterlijk -inspectie ‌
Chemische samenstellingsrapport en mechanische prestatietestgegevens (zoals treksterkte en hardheid) zijn vereist voor het klep lichaam en poortmateriaal ‌. ‌Het afdichtoppervlak heeft geen krassen of poriën, en de flens -eindoppervlak vlak is kleiner dan of gelijk aan 0. 05mm ‌. ‌
Functionele verificatie ‌
Simuleer de werkelijke werkomstandigheden om meer dan 500 keer continu te openen en te sluiten om te bevestigen dat er geen jamming- of afdichtingsfout is ‌.
